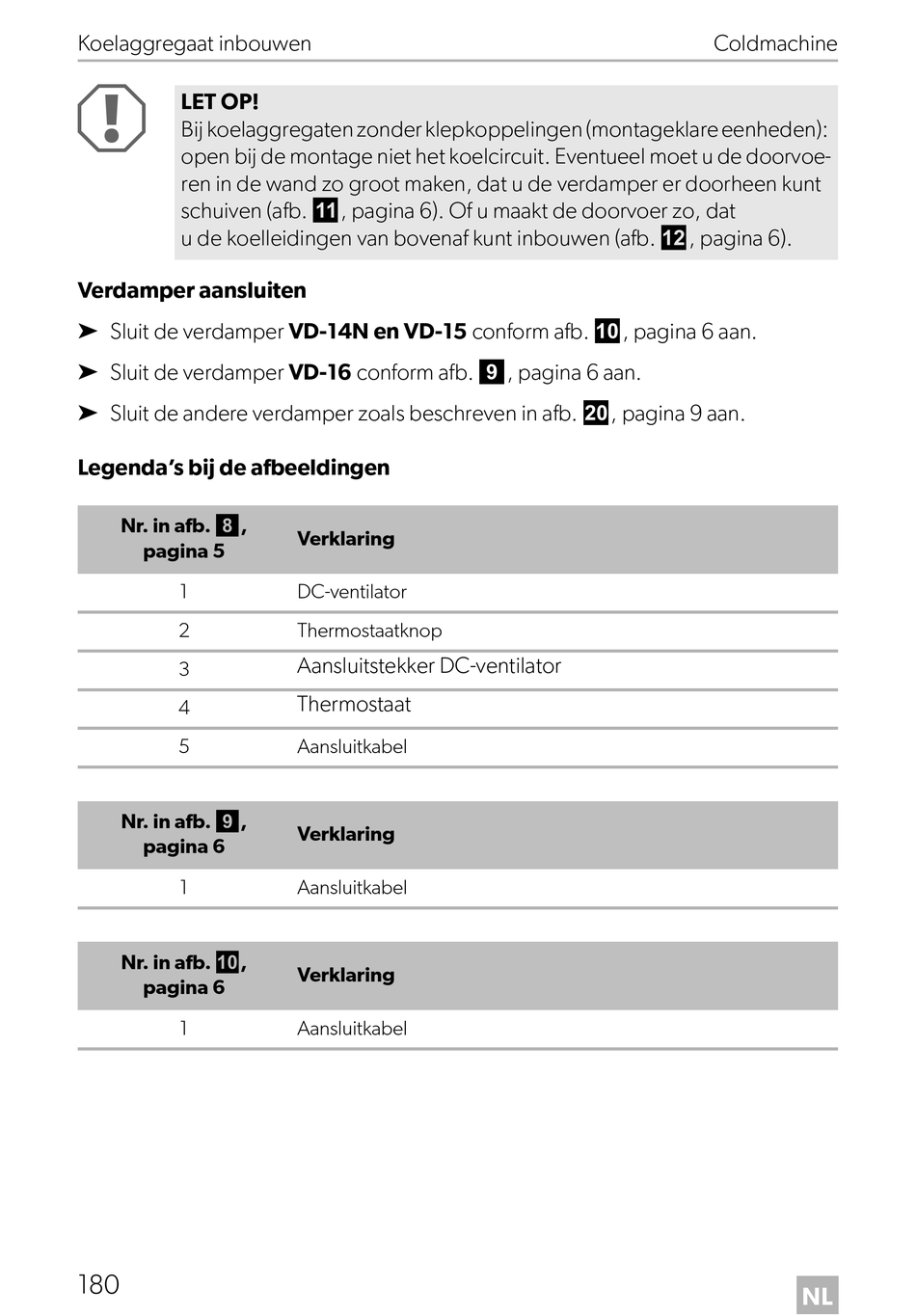

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 180

Koelaggregaat inbouwen
A
LET OP!
Bij koelaggregaten zonder klepkoppelingen (montageklare eenheden):
open bij de montage niet het koelcircuit. Eventueel moet u de doorvoe-
ren in de wand zo groot maken, dat u de verdamper er doorheen kunt
schuiven (afb. a, pagina 6). Of u maakt de doorvoer zo, dat
u de koelleidingen van bovenaf kunt inbouwen (afb. b, pagina 6).
Verdamper aansluiten
➤ Sluit de verdamper VD-14N en VD-15 conform afb. 0, pagina 6 aan.
➤ Sluit de verdamper VD-16 conform afb. 9, pagina 6 aan.
➤ Sluit de andere verdamper zoals beschreven in afb. j, pagina 9 aan.
Legenda's bij de afbeeldingen
Nr. in afb. 8,
pagina 5
1
2
3
4
5
Nr. in afb. 9,
pagina 6
1
Nr. in afb. 0,
pagina 6
1
180
Verklaring
DC-ventilator
Thermostaatknop
Aansluitstekker DC-ventilator
Thermostaat
Aansluitkabel
Verklaring
Aansluitkabel
Verklaring
Aansluitkabel
Coldmachine
