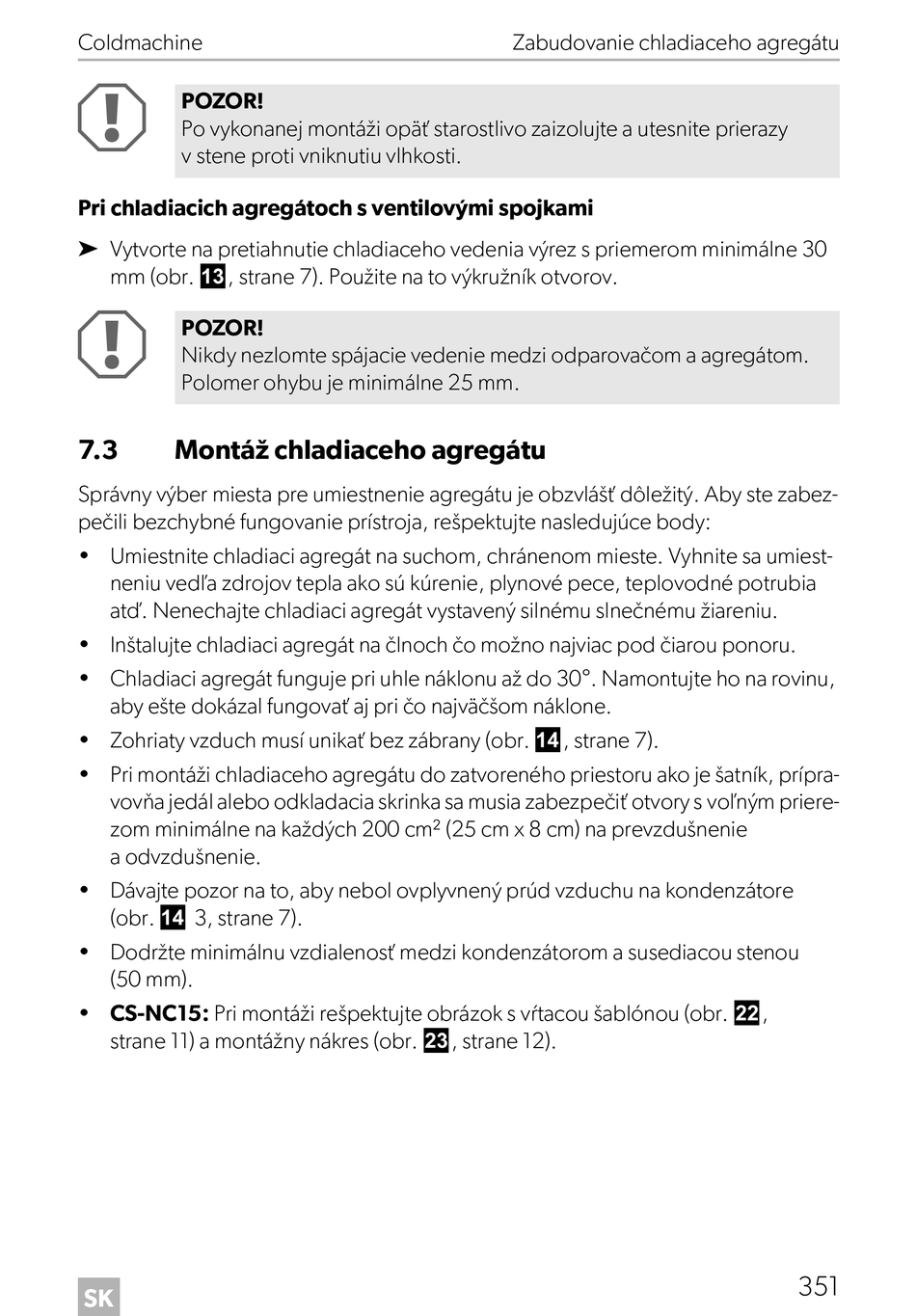

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 351

Coldmachine
A
POZOR!
Po vykonanej montáži opäť starostlivo zaizolujte a utesnite prierazy
v stene proti vniknutiu vlhkosti.
Pri chladiacich agregátoch s ventilovými spojkami
➤ Vytvorte na pretiahnutie chladiaceho vedenia výrez s priemerom minimálne 30
mm (obr. c, strane 7). Použite na to výkružník otvorov.
A
POZOR!
Nikdy nezlomte spájacie vedenie medzi odparovačom a agregátom.
Polomer ohybu je minimálne 25 mm.
7.3 Montáž chladiaceho agregátu
Správny výber miesta pre umiestnenie agregátu je obzvlášť dôležitý. Aby ste zabez-
pečili bezchybné fungovanie prístroja, rešpektujte nasledujúce body:
• Umiestnite chladiaci agregát na suchom, chránenom mieste. Vyhnite sa umiest-
neniu vedľa zdrojov tepla ako sú kúrenie, plynové pece, teplovodné potrubia
atď. Nenechajte chladiaci agregát vystavený silnému slnečnému žiareniu.
• Inštalujte chladiaci agregát na člnoch čo možno najviac pod čiarou ponoru.
• Chladiaci agregát funguje pri uhle náklonu až do 30°. Namontujte ho na rovinu,
aby ešte dokázal fungovať aj pri čo najväčšom náklone.
• Zohriaty vzduch musí unikať bez zábrany (obr. d, strane 7).
• Pri montáži chladiaceho agregátu do zatvoreného priestoru ako je šatník, prípra-
vovňa jedál alebo odkladacia skrinka sa musia zabezpečiť otvory s voľným priere-
zom minimálne na každých 200 cm² (25 cm x 8 cm) na prevzdušnenie
a odvzdušnenie.
• Dávajte pozor na to, aby nebol ovplyvnený prúd vzduchu na kondenzátore
(obr. d 3, strane 7).
• Dodržte minimálnu vzdialenosť medzi kondenzátorom a susediacou stenou
(50 mm).
• CS-NC15: Pri montáži rešpektujte obrázok s vŕtacou šablónou (obr. l,
strane 11) a montážny nákres (obr. m, strane 12).
SK
Zabudovanie chladiaceho agregátu
351
