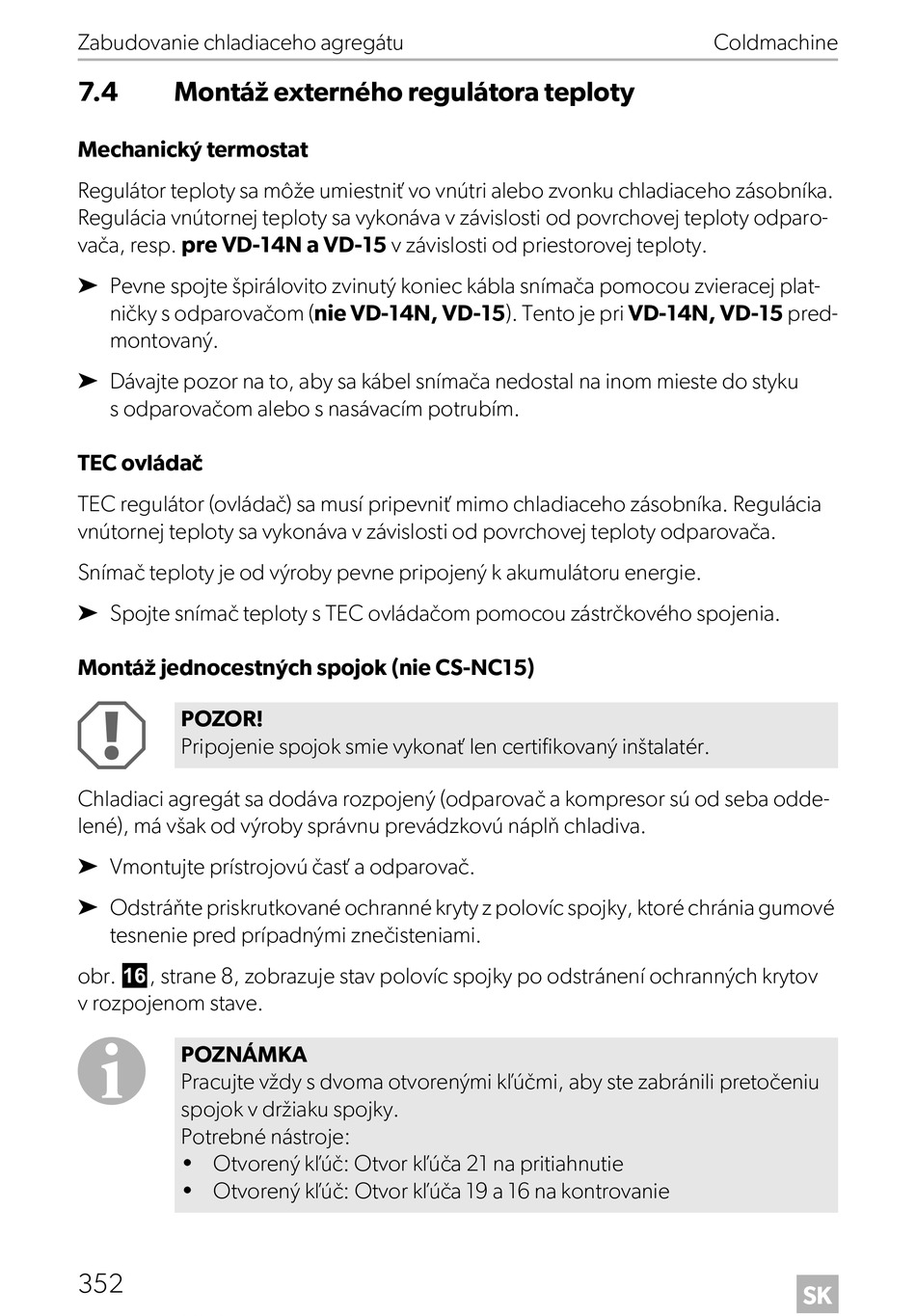

Zabudovanie chladiaceho agregátu
7.4 Montáž externého regulátora teploty
Mechanický termostat
Regulátor teploty sa môže umiestniť vo vnútri alebo zvonku chladiaceho zásobníka.
Regulácia vnútornej teploty sa vykonáva v závislosti od povrchovej teploty odparo-
vača, resp. pre VD-14N a VD-15 v závislosti od priestorovej teploty.
➤ Pevne spojte špirálovito zvinutý koniec kábla snímača pomocou zvieracej plat-
ničky s odparovačom (nie VD-14N, VD-15). Tento je pri VD-14N, VD-15 pred-
montovaný.
➤ Dávajte pozor na to, aby sa kábel snímača nedostal na inom mieste do styku
s odparovačom alebo s nasávacím potrubím.
TEC ovládač
TEC regulátor (ovládač) sa musí pripevniť mimo chladiaceho zásobníka. Regulácia
vnútornej teploty sa vykonáva v závislosti od povrchovej teploty odparovača.
Snímač teploty je od výroby pevne pripojený k akumulátoru energie.
➤ Spojte snímač teploty s TEC ovládačom pomocou zástrčkového spojenia.
Montáž jednocestných spojok (nie CS-NC15)
A
POZOR!
Pripojenie spojok smie vykonať len certifikovaný inštalatér.
Chladiaci agregát sa dodáva rozpojený (odparovač a kompresor sú od seba odde-
lené), má však od výroby správnu prevádzkovú náplň chladiva.
➤ Vmontujte prístrojovú časť a odparovač.
➤ Odstráňte priskrutkované ochranné kryty z polovíc spojky, ktoré chránia gumové
tesnenie pred prípadnými znečisteniami.
obr. f, strane 8, zobrazuje stav polovíc spojky po odstránení ochranných krytov
v rozpojenom stave.
I
POZNÁMKA
Pracujte vždy s dvoma otvorenými kľúčmi, aby ste zabránili pretočeniu
spojok v držiaku spojky.
Potrebné nástroje:
• Otvorený kľúč: Otvor kľúča 21 na pritiahnutie
• Otvorený kľúč: Otvor kľúča 19 a 16 na kontrovanie
352
Coldmachine
SK
