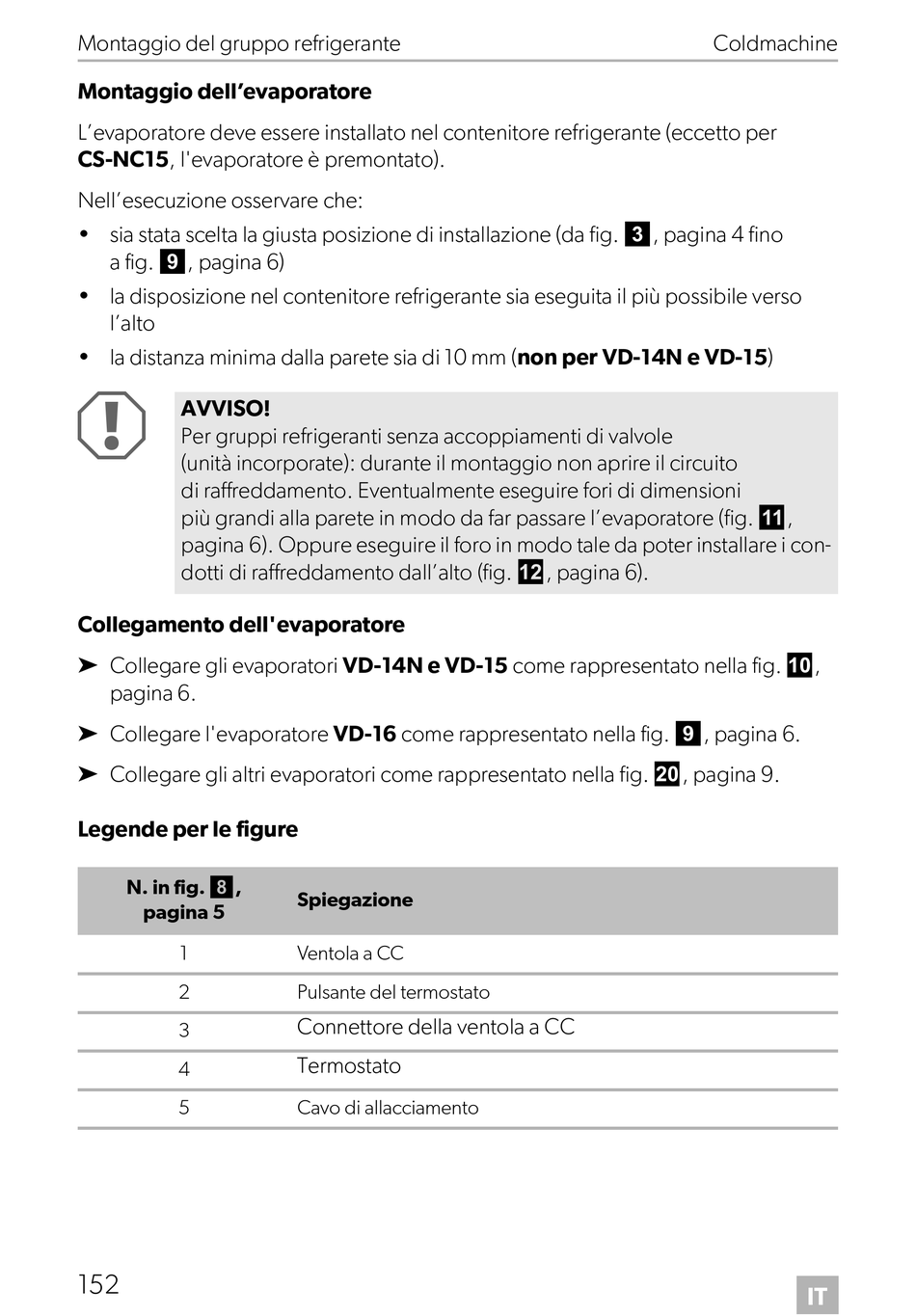

Montaggio del gruppo refrigerante
Montaggio dell'evaporatore
L'evaporatore deve essere installato nel contenitore refrigerante (eccetto per
CS-NC15, l'evaporatore è premontato).
Nell'esecuzione osservare che:
• sia stata scelta la giusta posizione di installazione (da fig. 3, pagina 4 fino
a fig. 9, pagina 6)
• la disposizione nel contenitore refrigerante sia eseguita il più possibile verso
l'alto
• la distanza minima dalla parete sia di 10 mm (non per VD-14N e VD-15)
A
AVVISO!
Per gruppi refrigeranti senza accoppiamenti di valvole
(unità incorporate): durante il montaggio non aprire il circuito
di raffreddamento. Eventualmente eseguire fori di dimensioni
più grandi alla parete in modo da far passare l'evaporatore (fig. a,
pagina 6). Oppure eseguire il foro in modo tale da poter installare i con-
dotti di raffreddamento dall'alto (fig. b, pagina 6).
Collegamento dell'evaporatore
➤ Collegare gli evaporatori VD-14N e VD-15 come rappresentato nella fig. 0,
pagina 6.
➤ Collegare l'evaporatore VD-16 come rappresentato nella fig. 9, pagina 6.
➤ Collegare gli altri evaporatori come rappresentato nella fig. j, pagina 9.
Legende per le figure
N. in fig. 8,
pagina 5
1
2
3
4
5
152
Spiegazione
Ventola a CC
Pulsante del termostato
Connettore della ventola a CC
Termostato
Cavo di allacciamento
Coldmachine
IT
