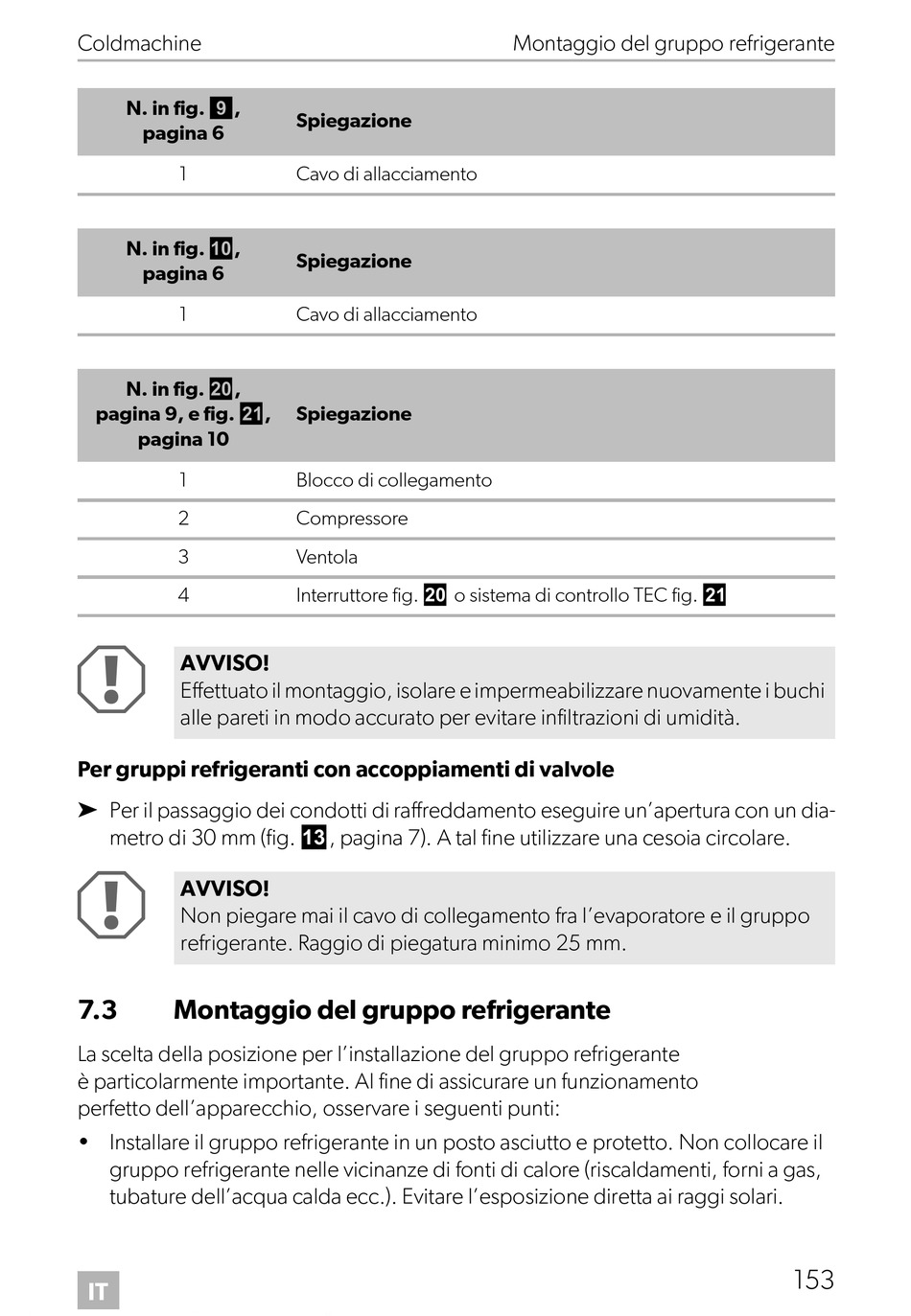

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 153

Coldmachine
N. in fig. 9,
pagina 6
1
N. in fig. 0,
pagina 6
1
N. in fig. j,
pagina 9, e fig. k,
pagina 10
1
2
3
4
A
AVVISO!
Effettuato il montaggio, isolare e impermeabilizzare nuovamente i buchi
alle pareti in modo accurato per evitare infiltrazioni di umidità.
Per gruppi refrigeranti con accoppiamenti di valvole
➤ Per il passaggio dei condotti di raffreddamento eseguire un'apertura con un dia-
metro di 30 mm (fig. c, pagina 7). A tal fine utilizzare una cesoia circolare.
A
AVVISO!
Non piegare mai il cavo di collegamento fra l'evaporatore e il gruppo
refrigerante. Raggio di piegatura minimo 25 mm.
7.3 Montaggio del gruppo refrigerante
La scelta della posizione per l'installazione del gruppo refrigerante
è particolarmente importante. Al fine di assicurare un funzionamento
perfetto dell'apparecchio, osservare i seguenti punti:
• Installare il gruppo refrigerante in un posto asciutto e protetto. Non collocare il
gruppo refrigerante nelle vicinanze di fonti di calore (riscaldamenti, forni a gas,
tubature dell'acqua calda ecc.). Evitare l'esposizione diretta ai raggi solari.
IT
Spiegazione
Cavo di allacciamento
Spiegazione
Cavo di allacciamento
Spiegazione
Blocco di collegamento
Compressore
Ventola
Interruttore fig. j o sistema di controllo TEC fig. k
Montaggio del gruppo refrigerante
153
