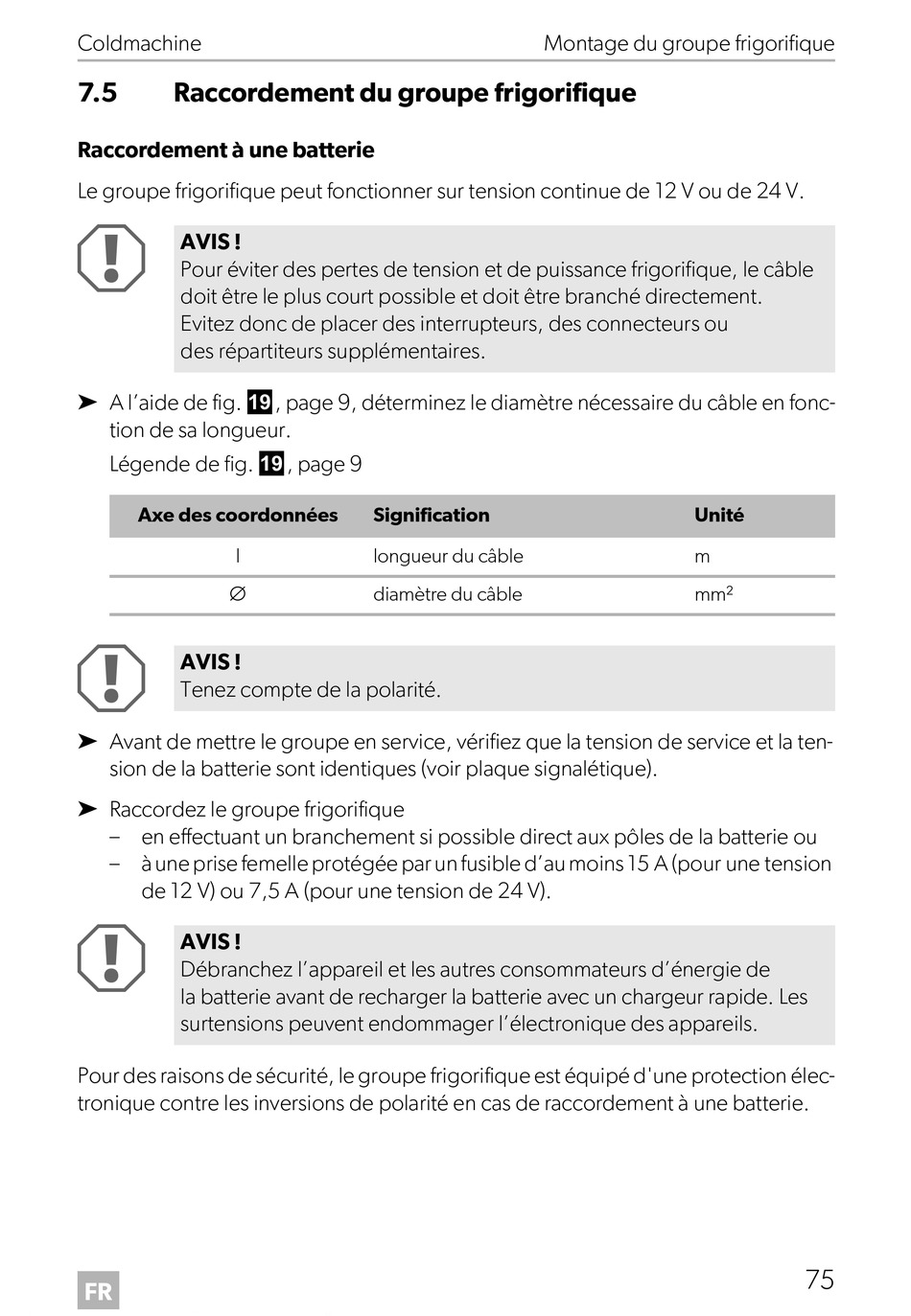

7.5 Raccordement du groupe frigorifique
Raccordement à une batterie
Le groupe frigorifique peut fonctionner sur tension continue de 12 V ou de 24 V.
A
AVIS !
Pour éviter des pertes de tension et de puissance frigorifique, le câble
doit être le plus court possible et doit être branché directement.
Evitez donc de placer des interrupteurs, des connecteurs ou
des répartiteurs supplémentaires.
➤ A l'aide de fig. i, page 9, déterminez le diamètre nécessaire du câble en fonc-
tion de sa longueur.
Légende de fig. i, page 9
Axe des coordonnées
l
∅
A
AVIS !
Tenez compte de la polarité.
➤ Avant de mettre le groupe en service, vérifiez que la tension de service et la ten-
sion de la batterie sont identiques (voir plaque signalétique).
➤ Raccordez le groupe frigorifique
– en effectuant un branchement si possible direct aux pôles de la batterie ou
– à une prise femelle protégée par un fusible d'au moins 15 A (pour une tension
de 12 V) ou 7,5 A (pour une tension de 24 V).
A
AVIS !
Débranchez l'appareil et les autres consommateurs d'énergie de
la batterie avant de recharger la batterie avec un chargeur rapide. Les
surtensions peuvent endommager l'électronique des appareils.
Pour des raisons de sécurité, le groupe frigorifique est équipé d'une protection élec-
tronique contre les inversions de polarité en cas de raccordement à une batterie.
FR
Montage du groupe frigorifique
Signification
longueur du câble
diamètre du câble
Unité
m
mm²
