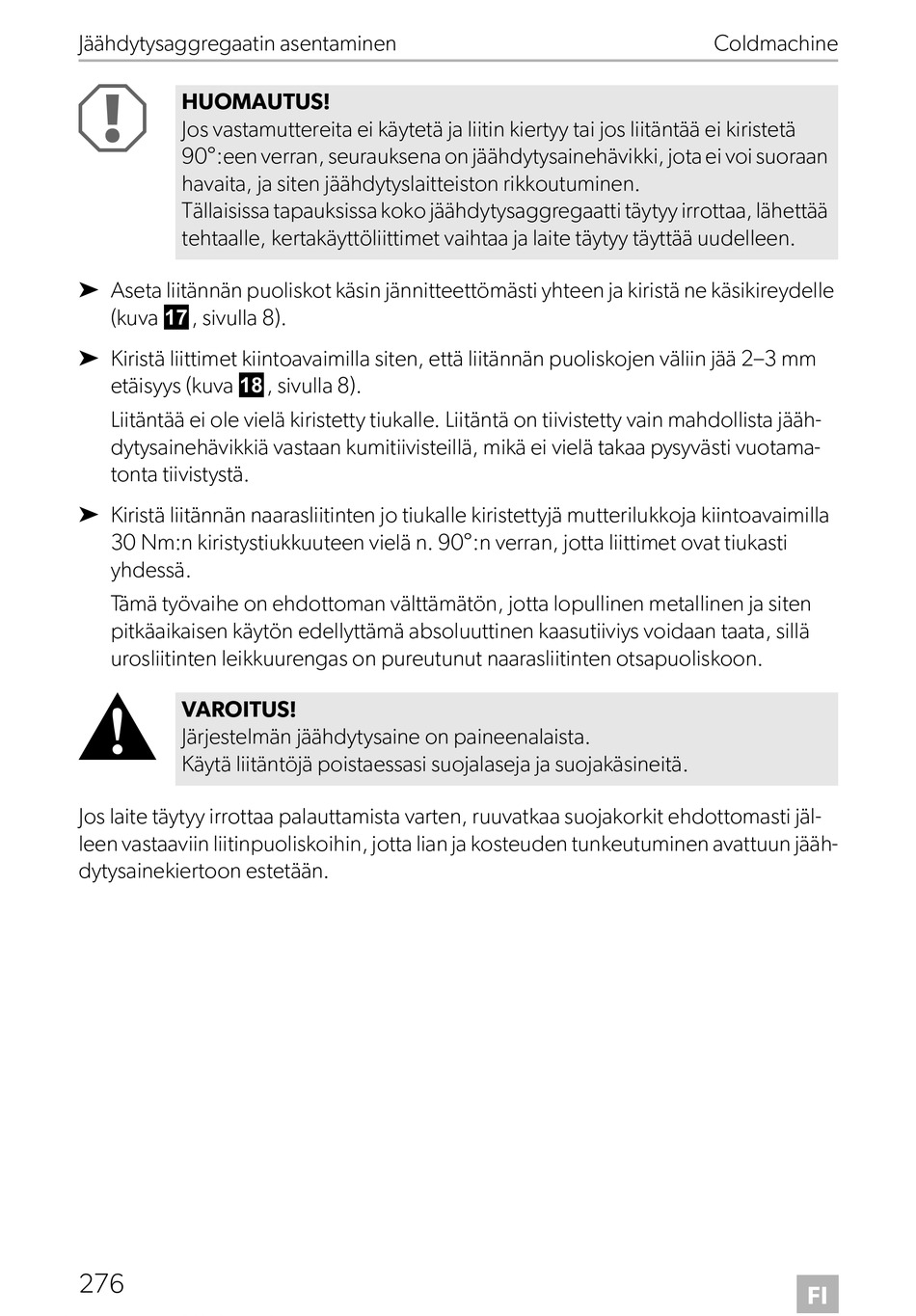

Jäähdytysaggregaatin asentaminen
A
HUOMAUTUS!
Jos vastamuttereita ei käytetä ja liitin kiertyy tai jos liitäntää ei kiristetä
90°:een verran, seurauksena on jäähdytysainehävikki, jota ei voi suoraan
havaita, ja siten jäähdytyslaitteiston rikkoutuminen.
Tällaisissa tapauksissa koko jäähdytysaggregaatti täytyy irrottaa, lähettää
tehtaalle, kertakäyttöliittimet vaihtaa ja laite täytyy täyttää uudelleen.
➤ Aseta liitännän puoliskot käsin jännitteettömästi yhteen ja kiristä ne käsikireydelle
(kuva g, sivulla 8).
➤ Kiristä liittimet kiintoavaimilla siten, että liitännän puoliskojen väliin jää 2–3 mm
etäisyys (kuva h, sivulla 8).
Liitäntää ei ole vielä kiristetty tiukalle. Liitäntä on tiivistetty vain mahdollista jääh-
dytysainehävikkiä vastaan kumitiivisteillä, mikä ei vielä takaa pysyvästi vuotama-
tonta tiivistystä.
➤ Kiristä liitännän naarasliitinten jo tiukalle kiristettyjä mutterilukkoja kiintoavaimilla
30 Nm:n kiristystiukkuuteen vielä n. 90°:n verran, jotta liittimet ovat tiukasti
yhdessä.
Tämä työvaihe on ehdottoman välttämätön, jotta lopullinen metallinen ja siten
pitkäaikaisen käytön edellyttämä absoluuttinen kaasutiiviys voidaan taata, sillä
urosliitinten leikkuurengas on pureutunut naarasliitinten otsapuoliskoon.
!
VAROITUS!
Järjestelmän jäähdytysaine on paineenalaista.
Käytä liitäntöjä poistaessasi suojalaseja ja suojakäsineitä.
Jos laite täytyy irrottaa palauttamista varten, ruuvatkaa suojakorkit ehdottomasti jäl-
leen vastaaviin liitinpuoliskoihin, jotta lian ja kosteuden tunkeutuminen avattuun jääh-
dytysainekiertoon estetään.
