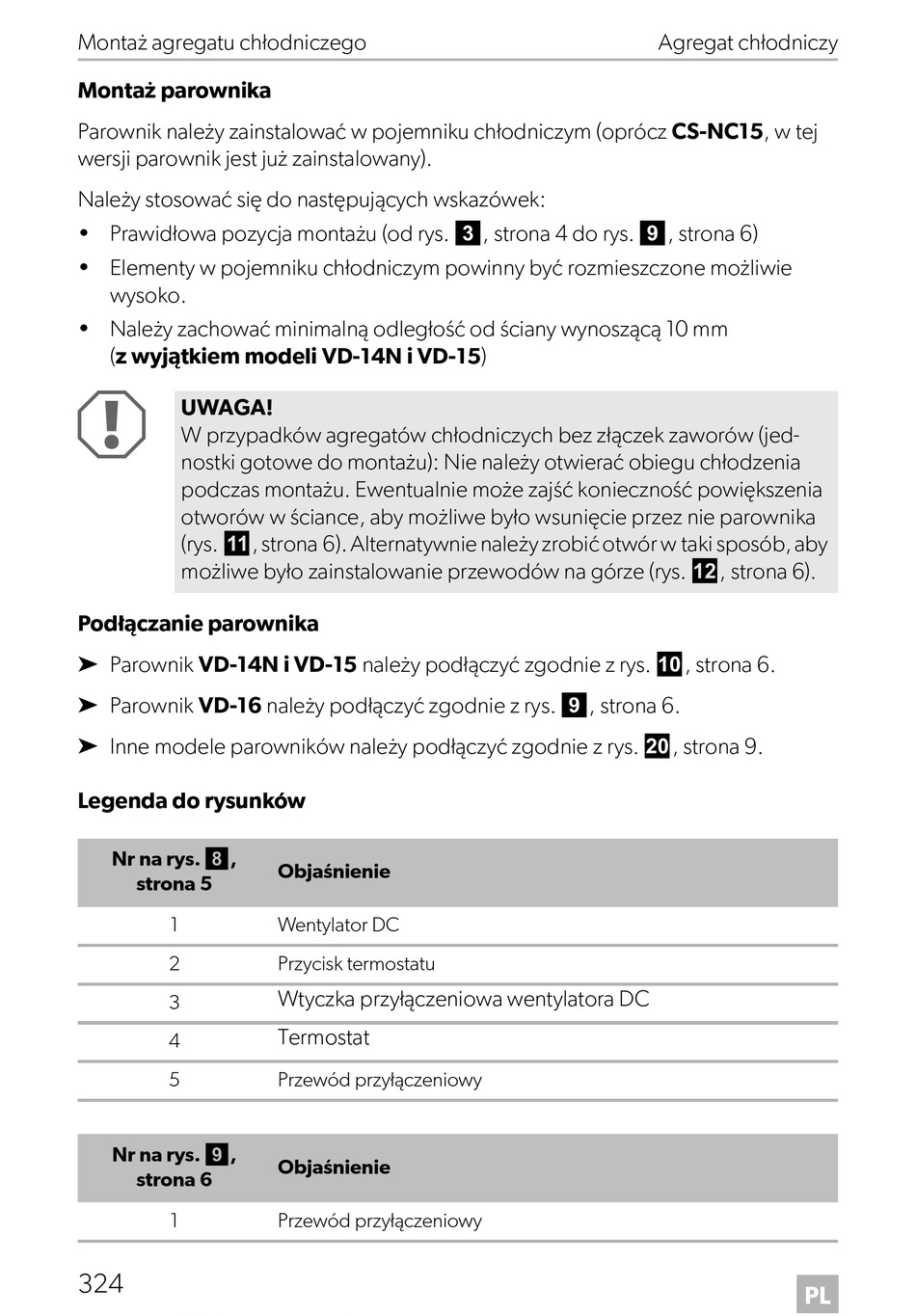

Montaż agregatu chłodniczego
Montaż parownika
Parownik należy zainstalować w pojemniku chłodniczym (oprócz CS-NC15, w tej
wersji parownik jest już zainstalowany).
Należy stosować się do następujących wskazówek:
• Prawidłowa pozycja montażu (od rys. 3, strona 4 do rys. 9, strona 6)
• Elementy w pojemniku chłodniczym powinny być rozmieszczone możliwie
wysoko.
• Należy zachować minimalną odległość od ściany wynoszącą 10 mm
(z wyjątkiem modeli VD-14N i VD-15)
A
UWAGA!
W przypadków agregatów chłodniczych bez złączek zaworów (jed-
nostki gotowe do montażu): Nie należy otwierać obiegu chłodzenia
podczas montażu. Ewentualnie może zajść konieczność powiększenia
otworów w ściance, aby możliwe było wsunięcie przez nie parownika
(rys. a, strona 6). Alternatywnie należy zrobić otwór w taki sposób, aby
możliwe było zainstalowanie przewodów na górze (rys. b, strona 6).
Podłączanie parownika
➤ Parownik VD-14N i VD-15 należy podłączyć zgodnie z rys. 0, strona 6.
➤ Parownik VD-16 należy podłączyć zgodnie z rys. 9, strona 6.
➤ Inne modele parowników należy podłączyć zgodnie z rys. j, strona 9.
Legenda do rysunków
Nr na rys. 8,
strona 5
1
2
3
4
5
Nr na rys. 9,
strona 6
1
324
Objaśnienie
Wentylator DC
Przycisk termostatu
Wtyczka przyłączeniowa wentylatora DC
Termostat
Przewód przyłączeniowy
Objaśnienie
Przewód przyłączeniowy
Agregat chłodniczy
