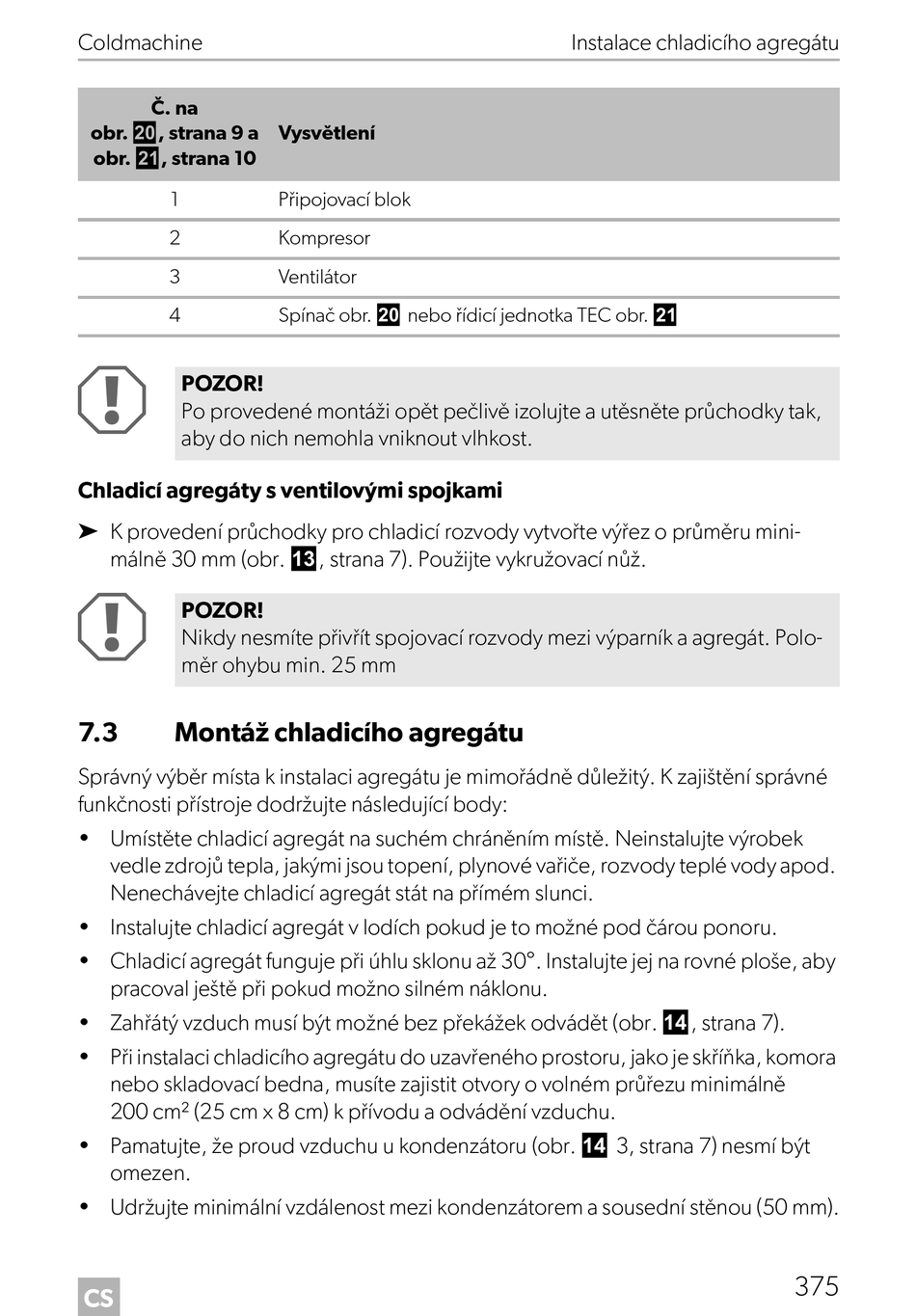

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 375

Coldmachine
Č. na
obr. j, strana 9 a
obr. k, strana 10
1
2
3
4
A
POZOR!
Po provedené montáži opět pečlivě izolujte a utěsněte průchodky tak,
aby do nich nemohla vniknout vlhkost.
Chladicí agregáty s ventilovými spojkami
➤ K provedení průchodky pro chladicí rozvody vytvořte výřez o průměru mini-
málně 30 mm (obr. c, strana 7). Použijte vykružovací nůž.
A
POZOR!
Nikdy nesmíte přivřít spojovací rozvody mezi výparník a agregát. Polo-
měr ohybu min. 25 mm
7.3 Montáž chladicího agregátu
Správný výběr místa k instalaci agregátu je mimořádně důležitý. K zajištění správné
funkčnosti přístroje dodržujte následující body:
• Umístěte chladicí agregát na suchém chráněním místě. Neinstalujte výrobek
vedle zdrojů tepla, jakými jsou topení, plynové vařiče, rozvody teplé vody apod.
Nenechávejte chladicí agregát stát na přímém slunci.
• Instalujte chladicí agregát v lodích pokud je to možné pod čárou ponoru.
• Chladicí agregát funguje při úhlu sklonu až 30°. Instalujte jej na rovné ploše, aby
pracoval ještě při pokud možno silném náklonu.
• Zahřátý vzduch musí být možné bez překážek odvádět (obr. d, strana 7).
• Při instalaci chladicího agregátu do uzavřeného prostoru, jako je skříňka, komora
nebo skladovací bedna, musíte zajistit otvory o volném průřezu minimálně
200 cm² (25 cm x 8 cm) k přívodu a odvádění vzduchu.
• Pamatujte, že proud vzduchu u kondenzátoru (obr. d 3, strana 7) nesmí být
omezen.
• Udržujte minimální vzdálenost mezi kondenzátorem a sousední stěnou (50 mm).
CS
Vysvětlení
Připojovací blok
Kompresor
Ventilátor
Spínač obr. j nebo řídicí jednotka TEC obr. k
Instalace chladicího agregátu
375
