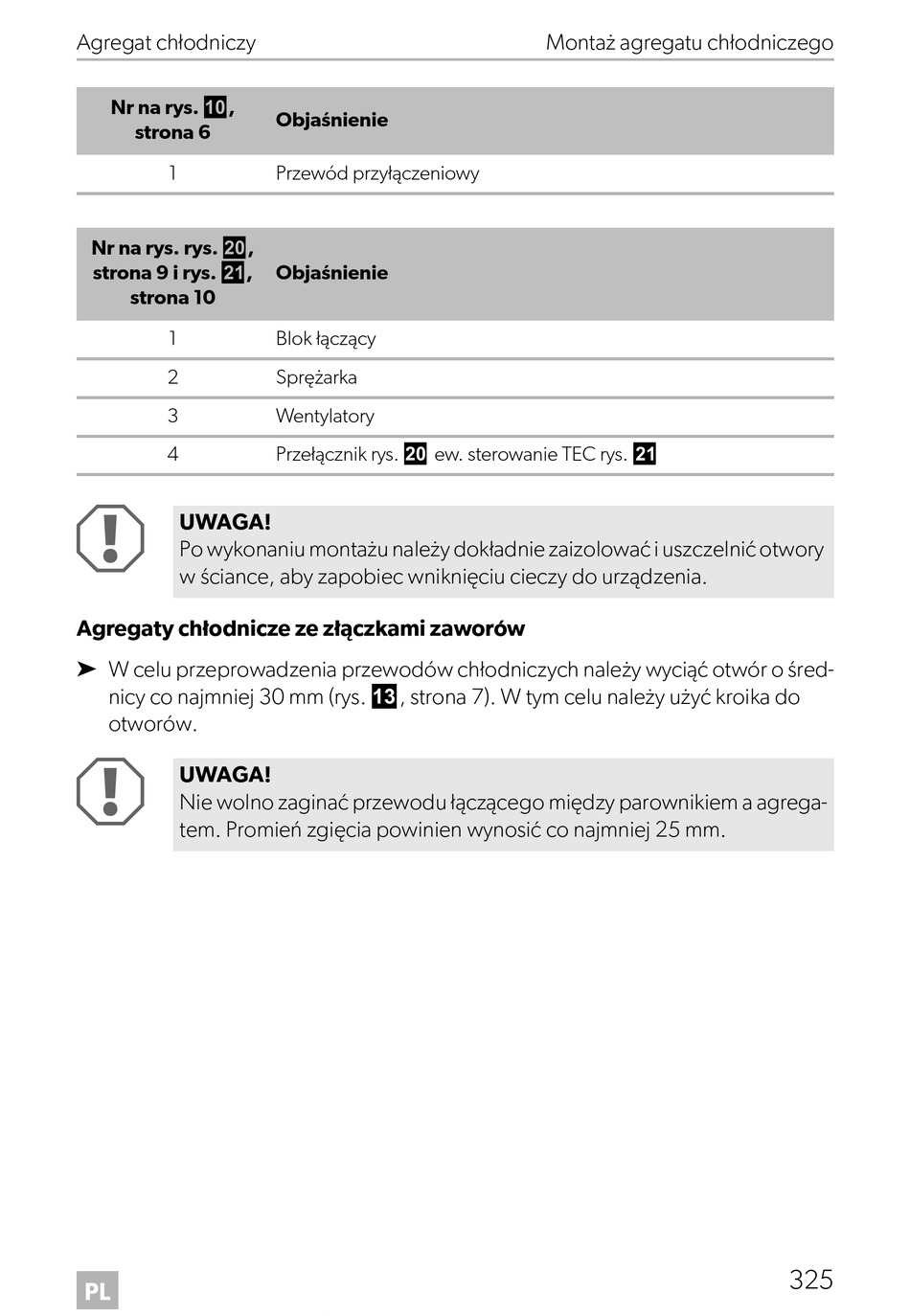

Agregat chłodniczy
Nr na rys. 0,
strona 6
1
Nr na rys. rys. j,
strona 9 i rys. k,
strona 10
1
2
3
4
A
UWAGA!
Po wykonaniu montażu należy dokładnie zaizolować i uszczelnić otwory
w ściance, aby zapobiec wniknięciu cieczy do urządzenia.
Agregaty chłodnicze ze złączkami zaworów
➤ W celu przeprowadzenia przewodów chłodniczych należy wyciąć otwór o śred-
nicy co najmniej 30 mm (rys. c, strona 7). W tym celu należy użyć kroika do
otworów.
A
UWAGA!
Nie wolno zaginać przewodu łączącego między parownikiem a agrega-
tem. Promień zgięcia powinien wynosić co najmniej 25 mm.
PL
Objaśnienie
Przewód przyłączeniowy
Objaśnienie
Blok łączący
Sprężarka
Wentylatory
Przełącznik rys. j ew. sterowanie TEC rys. k
Montaż agregatu chłodniczego
325
