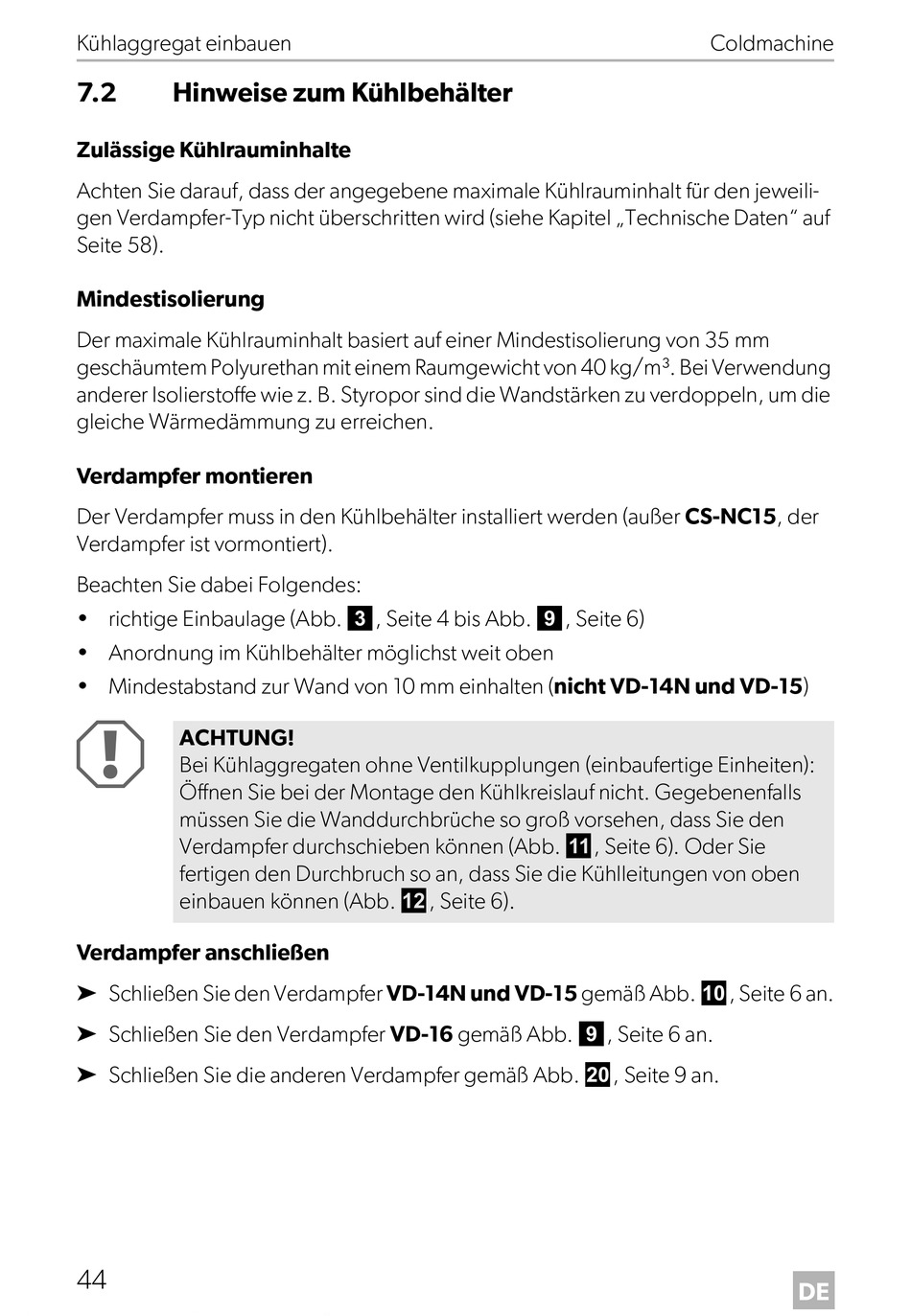

Kühlaggregat einbauen
7.2 Hinweise zum Kühlbehälter
Zulässige Kühlrauminhalte
Achten Sie darauf, dass der angegebene maximale Kühlrauminhalt für den jeweili-
gen Verdampfer-Typ nicht überschritten wird (siehe Kapitel „Technische Daten" auf
Seite 58).
Mindestisolierung
Der maximale Kühlrauminhalt basiert auf einer Mindestisolierung von 35 mm
geschäumtem Polyurethan mit einem Raumgewicht von 40 kg/m³. Bei Verwendung
anderer Isolierstoffe wie z. B. Styropor sind die Wandstärken zu verdoppeln, um die
gleiche Wärmedämmung zu erreichen.
Verdampfer montieren
Der Verdampfer muss in den Kühlbehälter installiert werden (außer CS-NC15, der
Verdampfer ist vormontiert).
Beachten Sie dabei Folgendes:
• richtige Einbaulage (Abb. 3, Seite 4 bis Abb. 9, Seite 6)
• Anordnung im Kühlbehälter möglichst weit oben
• Mindestabstand zur Wand von 10 mm einhalten (nicht VD-14N und VD-15)
A
ACHTUNG!
Bei Kühlaggregaten ohne Ventilkupplungen (einbaufertige Einheiten):
Öffnen Sie bei der Montage den Kühlkreislauf nicht. Gegebenenfalls
müssen Sie die Wanddurchbrüche so groß vorsehen, dass Sie den
Verdampfer durchschieben können (Abb. a, Seite 6). Oder Sie
fertigen den Durchbruch so an, dass Sie die Kühlleitungen von oben
einbauen können (Abb. b, Seite 6).
Verdampfer anschließen
➤ Schließen Sie den Verdampfer VD-14N und VD-15 gemäß Abb. 0, Seite 6 an.
➤ Schließen Sie den Verdampfer VD-16 gemäß Abb. 9, Seite 6 an.
➤ Schließen Sie die anderen Verdampfer gemäß Abb. j, Seite 9 an.
