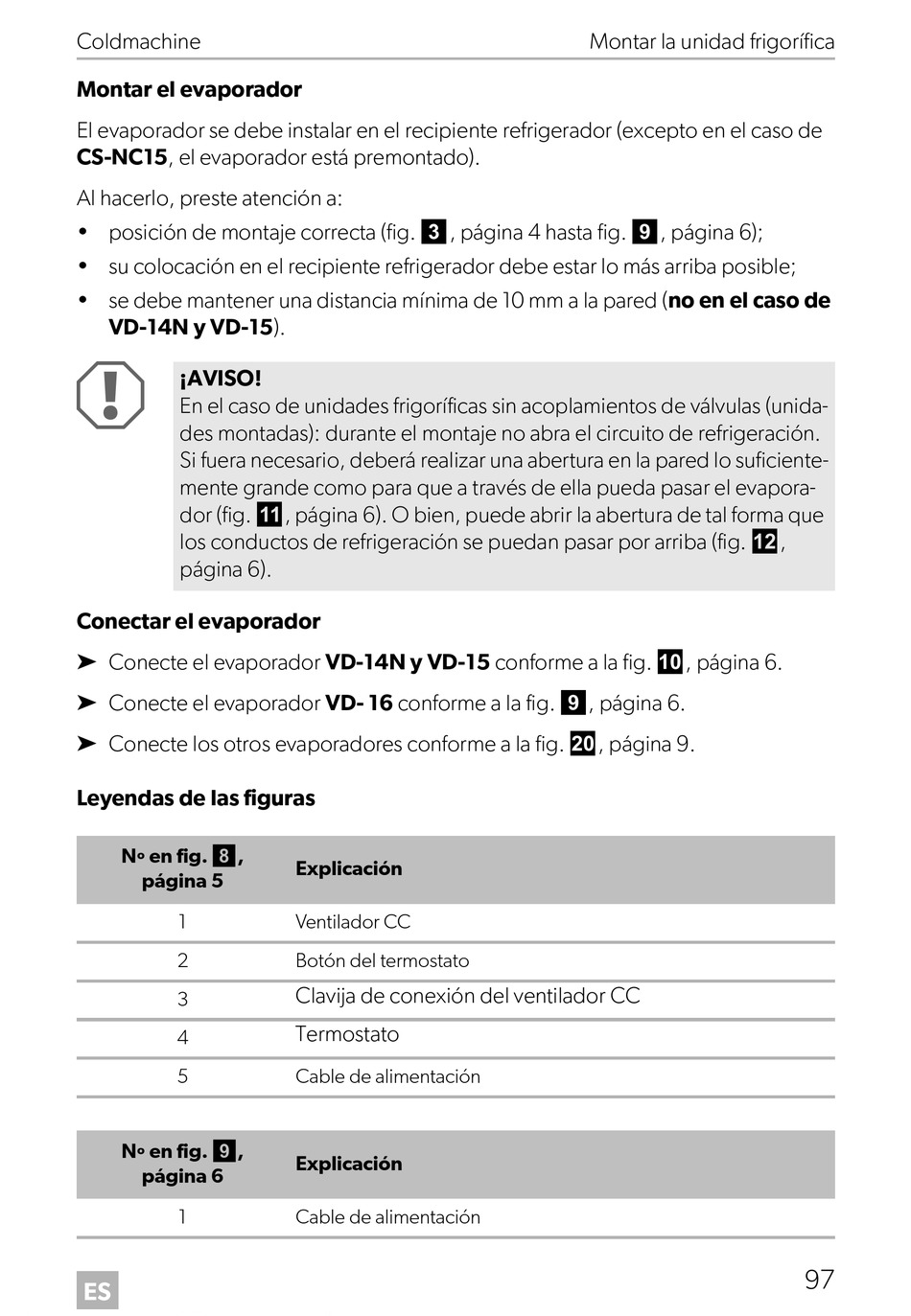

Coldmachine
Montar el evaporador
El evaporador se debe instalar en el recipiente refrigerador (excepto en el caso de
CS-NC15, el evaporador está premontado).
Al hacerlo, preste atención a:
• posición de montaje correcta (fig. 3, página 4 hasta fig. 9, página 6);
• su colocación en el recipiente refrigerador debe estar lo más arriba posible;
• se debe mantener una distancia mínima de 10 mm a la pared (no en el caso de
VD-14N y VD-15).
A
¡AVISO!
En el caso de unidades frigoríficas sin acoplamientos de válvulas (unida-
des montadas): durante el montaje no abra el circuito de refrigeración.
Si fuera necesario, deberá realizar una abertura en la pared lo suficiente-
mente grande como para que a través de ella pueda pasar el evapora-
dor (fig. a, página 6). O bien, puede abrir la abertura de tal forma que
los conductos de refrigeración se puedan pasar por arriba (fig. b,
página 6).
Conectar el evaporador
➤ Conecte el evaporador VD-14N y VD-15 conforme a la fig. 0, página 6.
➤ Conecte el evaporador VD- 16 conforme a la fig. 9, página 6.
➤ Conecte los otros evaporadores conforme a la fig. j, página 9.
Leyendas de las figuras
Nº en fig. 8,
página 5
1
2
3
4
5
Nº en fig. 9,
página 6
1
ES
Explicación
Ventilador CC
Botón del termostato
Clavija de conexión del ventilador CC
Termostato
Cable de alimentación
Explicación
Cable de alimentación
Montar la unidad frigorífica
97
