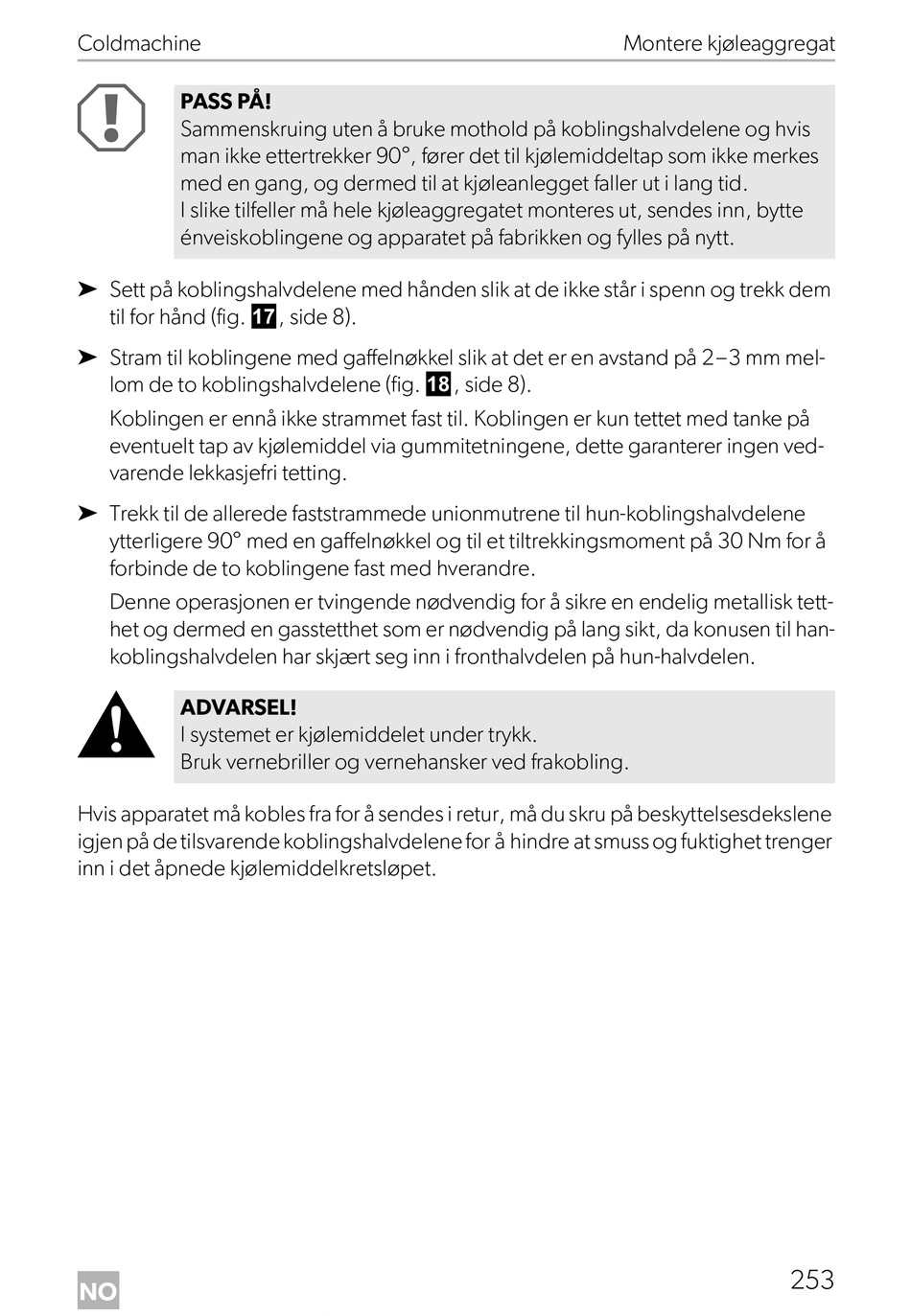

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 253

Coldmachine
A
PASS PÅ!
Sammenskruing uten å bruke mothold på koblingshalvdelene og hvis
man ikke ettertrekker 90°, fører det til kjølemiddeltap som ikke merkes
med en gang, og dermed til at kjøleanlegget faller ut i lang tid.
I slike tilfeller må hele kjøleaggregatet monteres ut, sendes inn, bytte
énveiskoblingene og apparatet på fabrikken og fylles på nytt.
➤ Sett på koblingshalvdelene med hånden slik at de ikke står i spenn og trekk dem
til for hånd (fig. g, side 8).
➤ Stram til koblingene med gaffelnøkkel slik at det er en avstand på 2–3 mm mel-
lom de to koblingshalvdelene (fig. h, side 8).
Koblingen er ennå ikke strammet fast til. Koblingen er kun tettet med tanke på
eventuelt tap av kjølemiddel via gummitetningene, dette garanterer ingen ved-
varende lekkasjefri tetting.
➤ Trekk til de allerede faststrammede unionmutrene til hun-koblingshalvdelene
ytterligere 90° med en gaffelnøkkel og til et tiltrekkingsmoment på 30 Nm for å
forbinde de to koblingene fast med hverandre.
Denne operasjonen er tvingende nødvendig for å sikre en endelig metallisk tett-
het og dermed en gasstetthet som er nødvendig på lang sikt, da konusen til han-
koblingshalvdelen har skjært seg inn i fronthalvdelen på hun-halvdelen.
!
ADVARSEL!
I systemet er kjølemiddelet under trykk.
Bruk vernebriller og vernehansker ved frakobling.
Hvis apparatet må kobles fra for å sendes i retur, må du skru på beskyttelsesdekslene
igjen på de tilsvarende koblingshalvdelene for å hindre at smuss og fuktighet trenger
inn i det åpnede kjølemiddelkretsløpet.
NO
Montere kjøleaggregat
253
