7.2.12

Verarbeiten von Protokollnachrichten

7.2.13

Aktualisieren der Firmware

8020773/10WC/2018-09 | SICK
Irrtümer und Änderungen vorbehalten
1. Wählen Sie das Protokoll aus, das Sie untersuchen möchten:
a) Um Protokollnachrichten von der GUI zu verarbeiten, klicken Sie auf Log.
b) Um Protokollnachrichten vom Gerät zu verarbeiten, klicken Sie auf Device log.
2. Wählen Sie in der Dropdown-Liste Log level aus, welcher Typ von Protokollnachrich‐
ten angezeigt werden soll.
Es werden Protokollnachrichten der ausgewählten Stufe sowie der Stufen darüber
angezeigt. Wenn Sie beispielsweise WARNING auswählen, werden nur Protokoll‐
nachrichten der Stufe SEVERE und WARNING angezeigt.
3. Um die Daten manuell als Protokolldatei zu speichern, klicken Sie auf Save to file.
✓
Alle Protokollnachrichten werden gespeichert, auch die Nachrichten, die eine nied‐
rigere Protokollstufe haben als die oben ausgewählte.
4. Um alle Protokollnachrichten zu löschen, klicken Sie auf Clear.
Mit der Schaltfläche Save to file werden die Protokollnachrichten stets automatisch als
Java-Protokoll gespeichert. Das gespeicherte Protokoll hat ein anderes Format und Sie
können den Speicherort auswählen.
Zum Aktualisieren der Firmware laden Sie wie folgt eine AES-Datei:
1. Wählen Sie im Menü Device den Eintrag Firmware update aus.
2. Suchen und wählen Sie die Firmwaredatei aus und klicken Sie auf Open.
✓
Das Fenster Firmware updater wird geöffnet und das Firmware-Update startet auto‐
matisch.

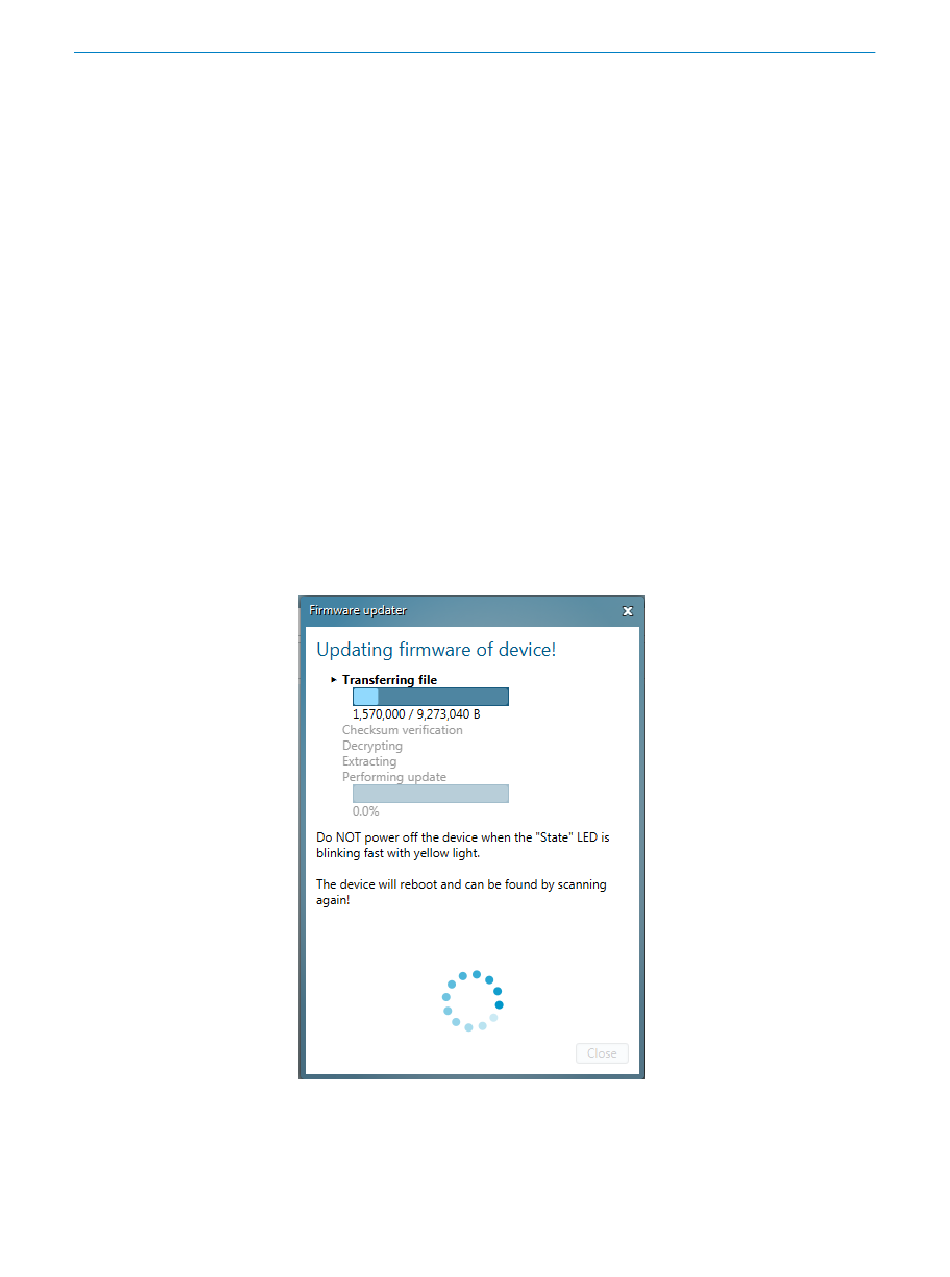

Abbildung 51: Fenster Firmware updater
✓
Wenn das Update abgeschlossen ist, wird das Gerät automatisch neu gestartet.
3. Klicken Sie auf Close.
4. Stellen Sie eine neue Verbindung zum Gerät her
und Abrufen eines 2D-Bilds", page
(see „Herstellen einer Verbindung
50).
