BETRIEB
7.2.4.2

Einstellen des Parameters DetectionThreshold

54 O P E R A T I N G I N S T R U C T I O N S | Ranger3
1. Legen Sie im Parameter editor den RegionSelector auf „Region0" fest.
2. Betrachten Sie das 2D-Bild und die Laserlinie und passen Sie den Parameter Expo‐
sureTime an, bis die Laserlinie als schmaler heller Streifen dargestellt wird und der
Hintergrund nicht mehr sichtbar ist (siehe Abbildung in der Mitte unten).

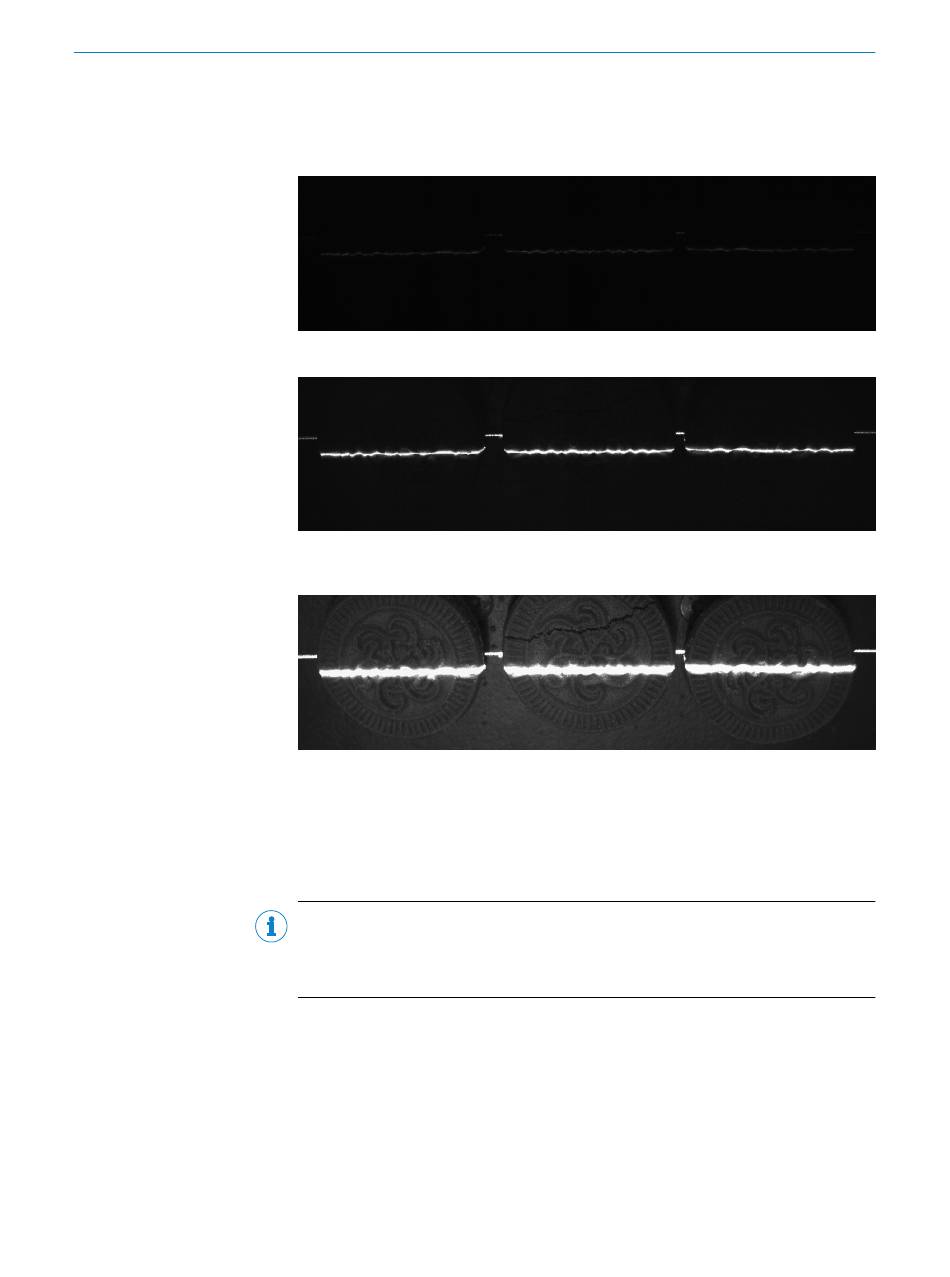

Abbildung 31: Zu kurze Belichtungszeit: Laserlinie ist kaum sichtbar.
Abbildung 32: Normale Belichtungszeit: Laserlinie hell, jedoch nicht gesättigt. Kein Hinter‐
grund sichtbar.
Abbildung 33: Zu lange Belichtungszeit: Laserlinie breit und gesättigt. Der Hintergrund ist
sichtbar.
3. Legen Sie RegionSelector auf „Region1" fest.
4. Legen Sie den Parameter ExposureTime auf denselben Wert wie für Region0 fest.
✓
Dadurch wird für die 3D-Erfassung dieselbe Belichtungszeit verwendet wie für das
2D-Bild.
HINWEIS
Wenn Reflexionsmessungen aktiviert sind, kann die Belichtungszeit auch unter
Verwendung des Reflexionsgrad-Bilds als Referenz eingestellt werden. Für Details
siehe „Einstellen der Belichtungszeit mithilfe des Reflexionsgrads", Seite
Workflow-Schritt: Data collection
Voraussetzungen: Fokus und Belichtungszeit wurden so eingestellt, dass eine optimale
Bildqualität erzielt wird.
1. Schalten Sie den Laser aus.
2. Klicken Sie auf Start, um die Erfassung der 3D-Bilddaten zu starten.
✓
Da der Laser ausgeschaltet ist, ist im Bild nur Rauschen zu sehen.
3. Öffnen Sie den Parameter editor und wählen Sie die Kategorie Scan3dControl aus.
56.
