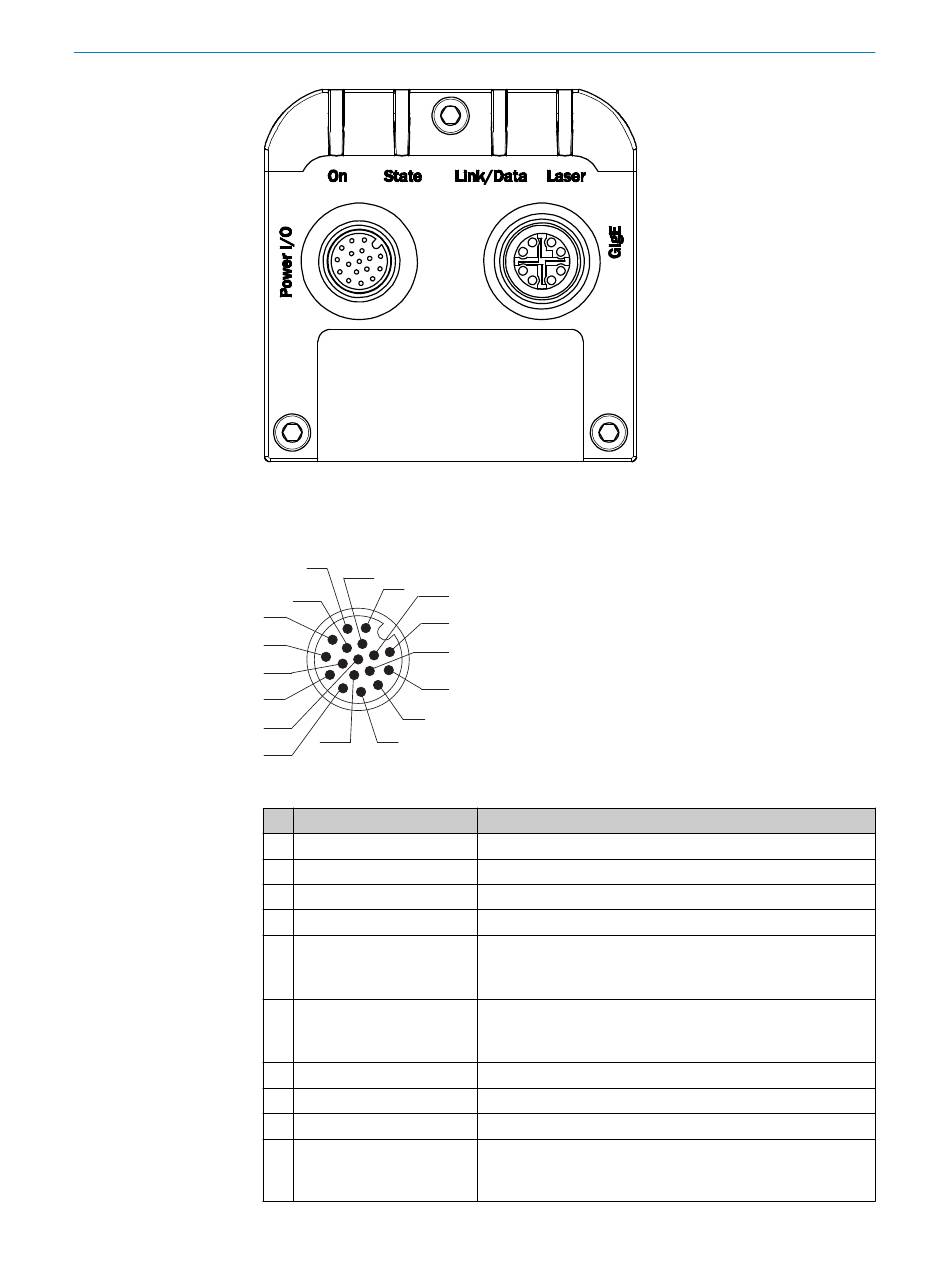

Abbildung 8: Rückseite von Ranger3
Power-I/O-Anschluss
3
12
2
11
13
4
1
5
16
14
10
6
9
17
15 8
7
Tabelle 2: Power-I/O-Anschluss, 17-polig
Pin Signal
1 GND
2 POWER SUPPLY
3 -
4 -
5 ENC IN A+
6 ENC IN A-
7 -
8 -
9 -
10 FRAME TRIGGER IN
ELEKTRISCHE INSTALLATION
Beschreibung
Masse Spannungsversorgung/Signal
Spannungsversorgung 24 V DC +/-20 %
Unbeschaltet
Unbeschaltet
Encodereingang A+
Konfigurierbar: RS422 TTL/RS422 HTL
Standard: RS422 TTL
Encodereingang A-
Konfigurierbar: RS422 TTL/RS422 HTL
Standard: RS422 TTL
Reserviert
Reserviert
Unbeschaltet
24-V-Frametrigger-Eingang oder konfigurierbarer 24-V-Ein-/
Ausgang
Standard: Frametrigger-Eingang
