7
BETRIEB
7.1.4 Steuerelemente für die Bildhandhabung
48 O P E R A T I N G I N S T R U C T I O N S | Ranger3
Hier können Sie die 2D Bilddaten anzeigen. Dies sind die Daten, die die Kamera sieht,
wenn sie als gewöhnliche Kamera verwendet wird.

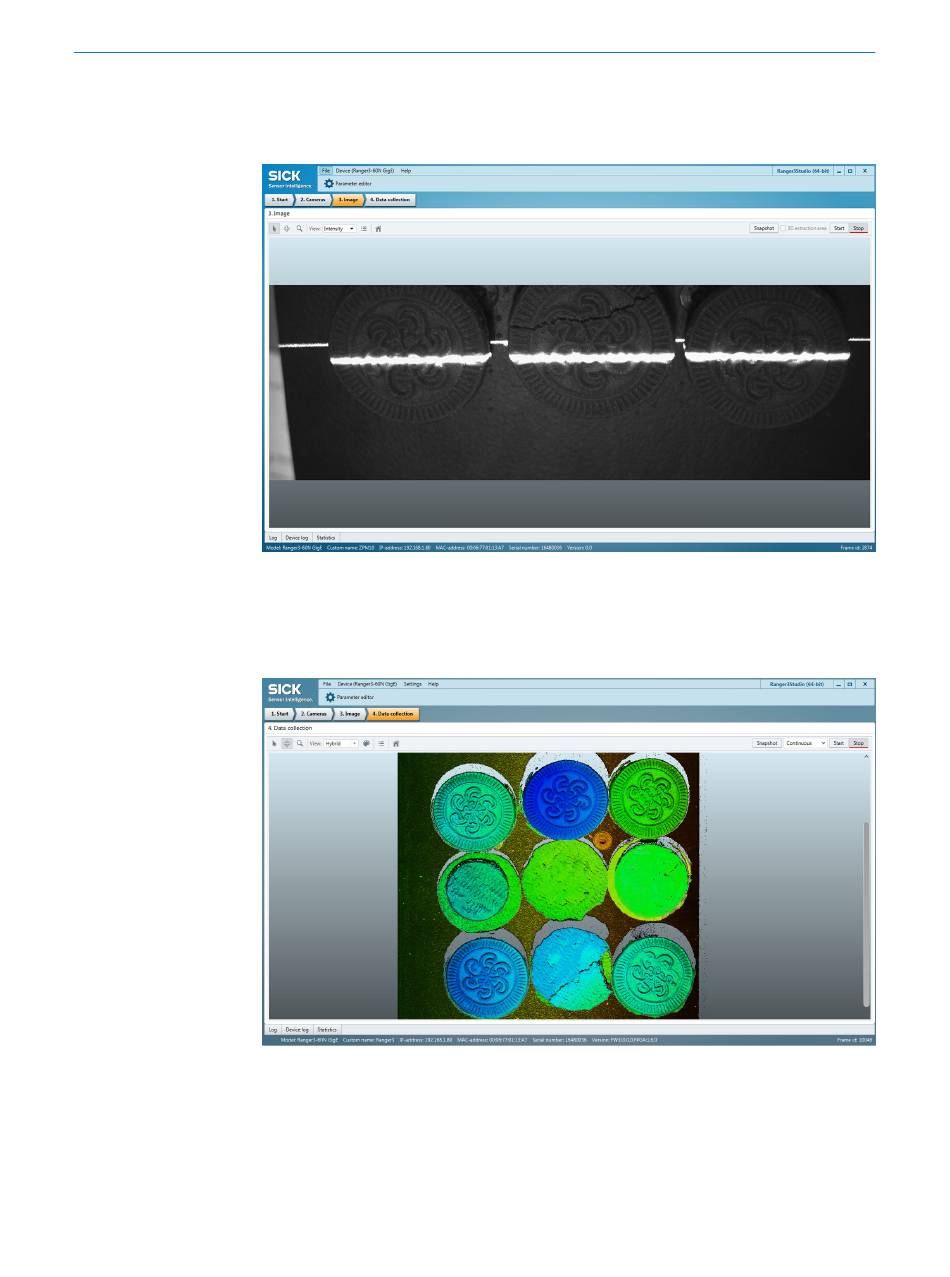

Abbildung 23: Workflow-Schritt Image
Data collection
Hier wird das 3D-Bild angezeigt, das aus der Verwendung des Lasertriangulationsmo‐
dus (Linescan3D) resultiert.
Abbildung 24: Workflow-Schritt Data collection
Mit den Steuerelemente für die Bildhandhabung können Sie Regionen und die Perspek‐
tive zur Anzeige von Bildern bearbeiten. Alternativ zu den Schaltflächen können Sie
auch eine Maus mit einem Scrollrad verwenden, wie unten beschrieben.
