BETRIEB
7.2.5

Erfassen von 3D-Daten

58 O P E R A T I N G I N S T R U C T I O N S | Ranger3
Aktivieren des Freilaufs:
1. Legen Sie den Parameter TriggerSelector auf „LineStart" fest.
2. Legen Sie den Parameter TriggerMode auf „Off" fest, um Profile mit einem regelmä‐
ßigen Zeitintervall zu erfassen.
3. Stellen Sie die Erfassungsrate über den Parameter AcquisitionLineRate ein.
HINWEIS
Die Triggereinstellungen gelten nur, wenn 3D-Bilder erfasst werden. Bei der Erfassung
von 2D-Bildern im Modus „Areascan" wird die Erfassungsrate durch den Parameter
AcquisitionFrameRate gesteuert.
Workflow-Schritt: Data collection
1. Klicken Sie auf Start, um die Erfassung der 3D-Bilddaten zu starten.
2. Um die Anzahl der Profile in jedem aufgenommenen 3D-Bild anzupassen, legen
Sie RegionSelector auf Scan3dExtraction1 fest und bearbeiten Sie den Paramater
Height.
3. Wenn Sie einen Schnappschuss des 3D-Bilds aufnehmen möchten, klicken Sie
auf Snapshot.
✓
Das Fenster Evaluation view mit einer 3D-Ansicht des Bilds wird geöffnet.

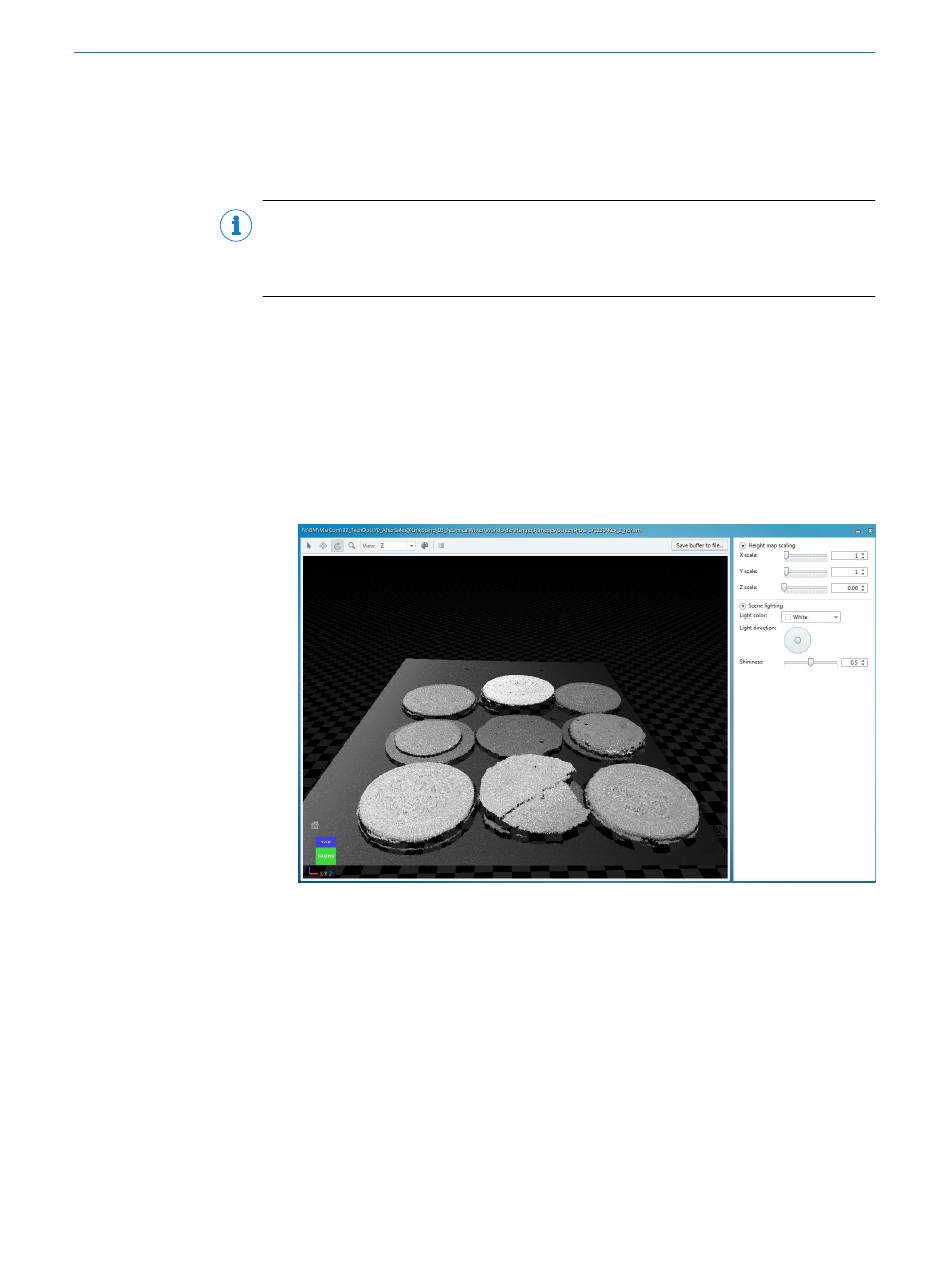

Abbildung 40: Fenster Evaluation view
4. Verwenden Sie die Steuerelemente für die Bildhandhabung zum Verschieben, Dre‐
hen und Zoomen, während Sie das Bild untersuchen
die Bildhandhabung", Seite
5. Wählen Sie im Dropdown-Menü View den Ansichtsmodus aus
modi", Seite 59).
6. Um den Farbbereich zu ändern, klicken Sie auf die Schaltfläche „Options" und
wählen Sie Color range aus
7. Um die Datendarstellung auszuwählen, klicken Sie auf die Schaltfläche „Options"
und wählen Sie Surface oder Points aus
8. Um die Proportionen der Daten anzupassen, verwenden Sie die Schieberegler in
der GUI (see „Höhenprofil-Skalierung", page
9. Um die Szenenbeleuchtung anzupassen, verwenden Sie die Menüs und Schiebe‐
regler in der GUI (see „Beleuchtungssteuerung", page
48).
(siehe „Farbbereich", Seite
(siehe „Datendarstellung", Seite
61).
(siehe „Steuerelemente für
(siehe „Ansichts‐
60).
61).
62).
