Pin Signal
3 GETH L2+
4 GETH L2-
5 GETH L4+
6 GETH L4-
7 GETH L3-
8 GETH L3+

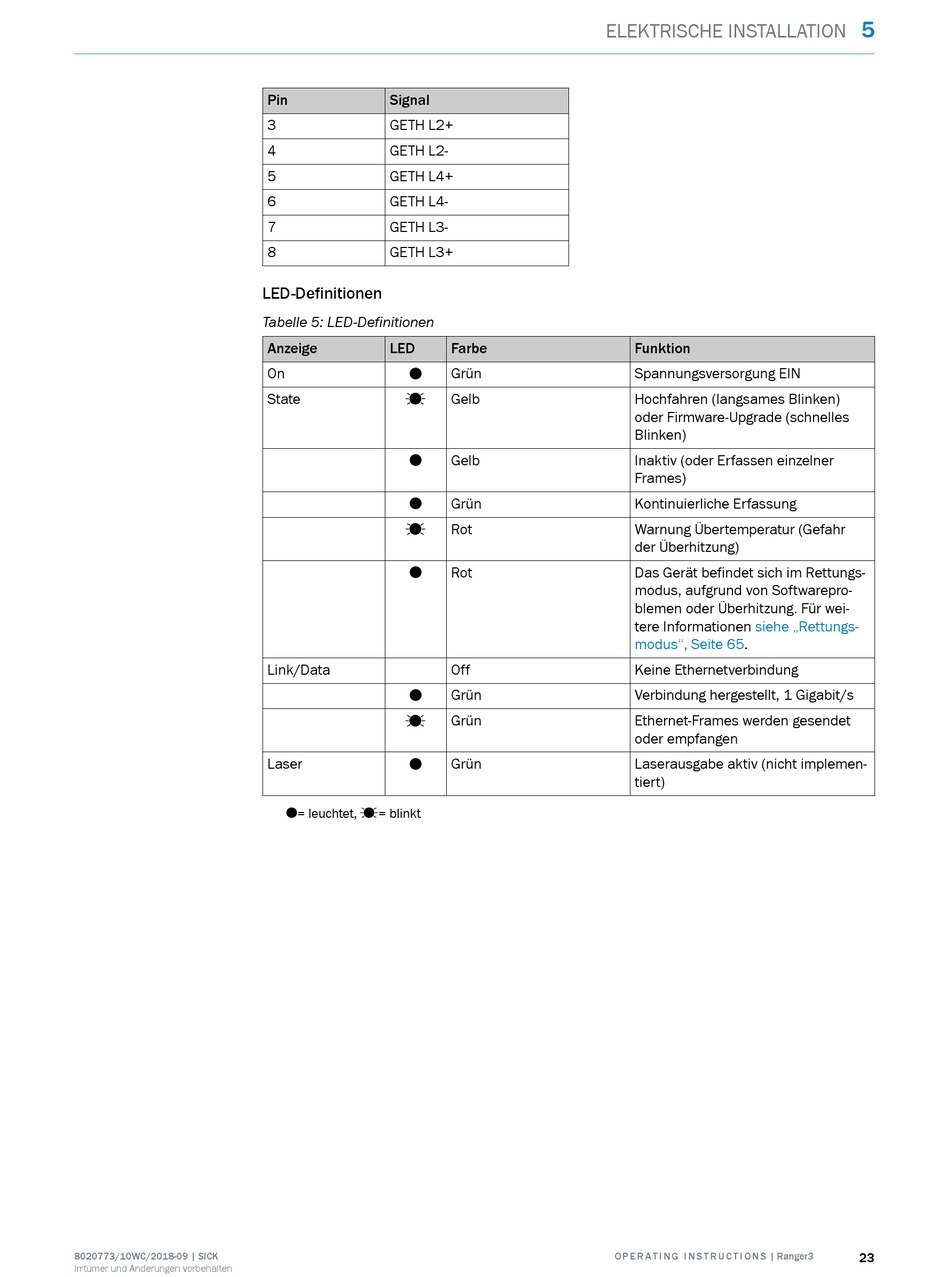

LED-Definitionen
Tabelle 5: LED-Definitionen
Anzeige LED
On
O
State
Ö
O
O
Ö
O
Link/Data
O
Ö
Laser
O
O= leuchtet, Ö= blinkt
ELEKTRISCHE INSTALLATION
Farbe
Grün
Gelb
Gelb
Grün
Rot
Rot
Off
Grün
Grün
Grün
O P E R A T I N G I N S T R U C T I O N S | Ranger3
Funktion
Spannungsversorgung EIN
Hochfahren (langsames Blinken)
oder Firmware-Upgrade (schnelles
Blinken)
Inaktiv (oder Erfassen einzelner
Frames)
Kontinuierliche Erfassung
Warnung Übertemperatur (Gefahr
der Überhitzung)
Das Gerät befindet sich im Rettungs‐
modus, aufgrund von Softwarepro‐
blemen oder Überhitzung. Für wei‐
tere Informationen siehe „Rettungs‐
modus", Seite 65.
Keine Ethernetverbindung
Verbindung hergestellt, 1 Gigabit/s
Ethernet-Frames werden gesendet
oder empfangen
Laserausgabe aktiv (nicht implemen‐
tiert)
