7.2.4.3

Einstellen der Sensorregion

8020773/10WC/2018-09 | SICK
Irrtümer und Änderungen vorbehalten
4. Nehmen Sie einen Schnappschuss des 3D-Bilds auf und passen Sie den Parame‐
ter DetectionThreshold wie folgt an:
Wenn das Bild stark verrauscht ist, erhöhen Sie den Wert von DetectionThres‐
°
hold.
Wenn das Bild kein Rauschen aufweist, verringern Sie den Wert von Detection‐
°
Threshold.
5. Wiederholen Sie den vorherigen Schritt, bis DetectionThreshold einen niedrigen Wert
ohne zu starkes sichtbares Rauschen hat.
6. Schalten Sie den Laser ein.
Workflow-Schritt: Image
Zur Anpassung der Höhe und Position der Sensorregion, die zur Generierung der 3D-
Bilddaten verwendet wird (Region1,
wie folgt vor.
HINWEIS
Für eine optimale Bildqualität stellen Sie sicher, dass die gesamte Breite der Laserlinie
innerhalb der Region liegt.
HINWEIS
Die Werte der Parameter Height und OffsetY müssen Vielfache von 4 sein.
Der Wert des Parameters OffsetX muss ein Vielfaches von 8 sein.
Der Wert des Parameters Width muss ein Vielfaches von 16 sein.
1. Wechseln Sie im Parameter editor zur Kategorie ImageFormatControl und legen Sie
RegionSelector auf „Region1" fest.
2. Aktivieren Sie rechts oben in der GUI das Kontrollkästchen 3D extraction area.
✓
Im 2D-Bild wird eine blaue Region, die Region1 entspricht, eingeblendet.

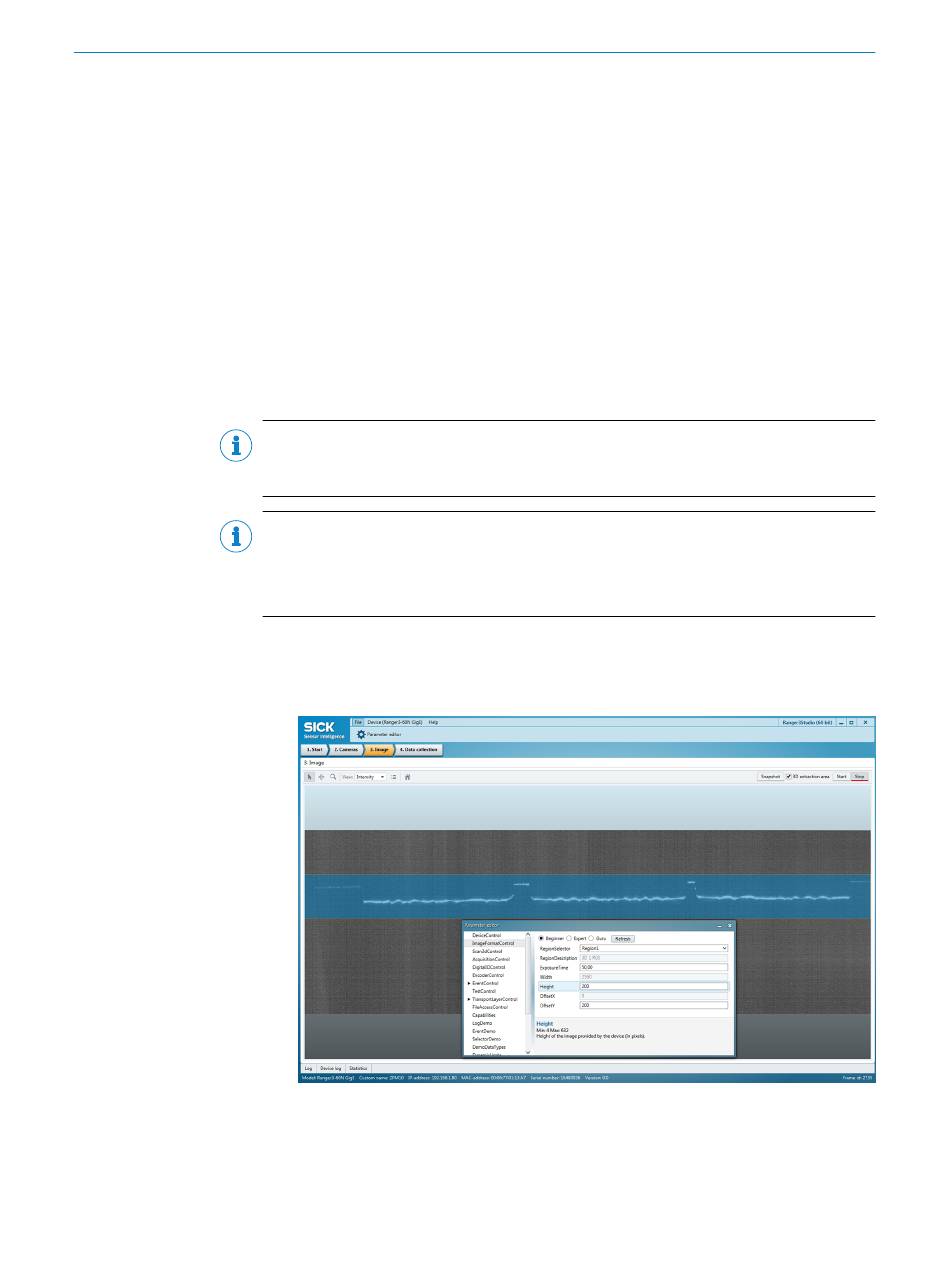

Abbildung 34: 2D-Bild, in dem Region1 als Overlay angezeigt wird
siehe „Extraktionsregionen", Seite
