7.1.4.1 Zeigerinformationen
7.1.5 Registerkarten „Log" und „Statistics"
8020773/10WC/2018-09 | SICK
Irrtümer und Änderungen vorbehalten

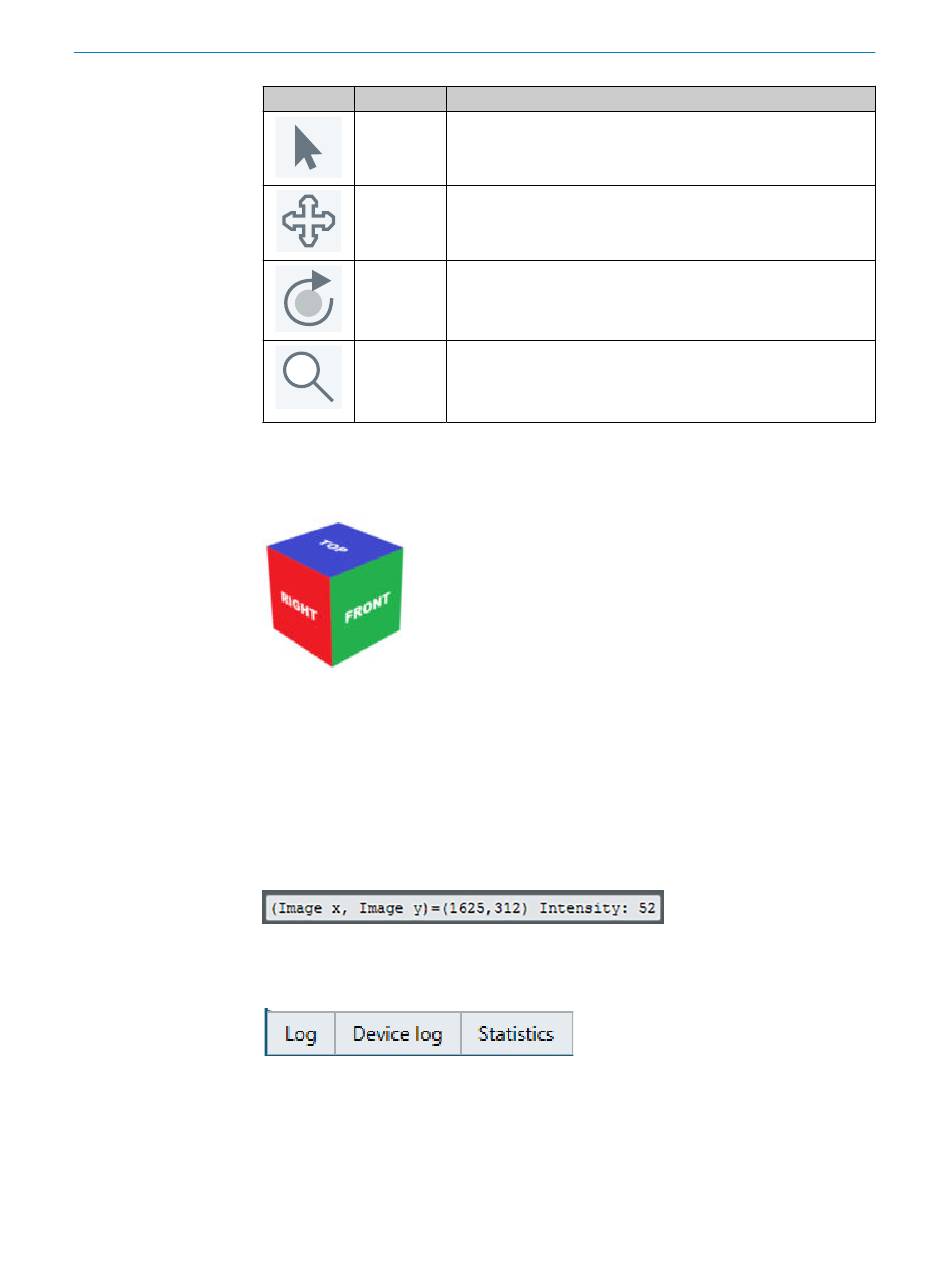

Schaltfläche Name
Select
Move
Rotate
Zoom
Mit dem Visualisierungswürfel in der linken unteren Ecke des Bildbereichs können Sie
zwischen orthografischen 2D- und 3D-Blickwinkeln wechseln. Um das Bild beispiels‐
weise von oben zu betrachten, klicken Sie auf TOP. Die Flächen, Ecken und Kanten des
Würfels sind auswählbar.
Abbildung 25: Visualisierungswürfel
Wenn das Steuerelement „Select" verwenden und den Mauszeiger über den Bildbe‐
reich führen, werden einige Informationen eingeblendet. Bei einem 2D-Bild werden die
Koordinaten und der Intensitätswert jedes Punkts angezeigt. Diese Informationen sind
beispielsweise nützlich zum Einstellen der Höhe einer Region
Sensorregion", Seite 55). Bei einem 3D-Bild werden die Koordinate, die Sensorzeile
und der Encoder-Zählerwert jedes Punkts angezeigt.
Abbildung 26: Zeigerinformationen (2D-Bild)
Abbildung 27: Registerkarten „Log" und „Statistics"
Am unteren Rand des Hauptfenster befinden sich drei Registerkarten, auf denen Proto‐
kollnachrichten und Statistiken angezeigt werden.
Beschreibung
Klicken und ziehen Sie, um Größe und Position des Bilds zu
ändern.
Tastenkombination: Ctrl+Q.
Klicken und ziehen Sie, um das Bild zu verschieben.
Tastenkombination: Ctrl+W.
Drücken Sie Shift und halten Sie das Scrollrad der Maus gedrückt.
Klicken und ziehen Sie, um das Bild zu drehen.
Tastenkombination: Ctrl+E.
Halten Sie das Scrollrad der Maus gedrückt.
Klicken und ziehen Sie nach oben, um heranzuzoomen, und nach
unten, um herauszuzoomen.
Tastenkombination: Ctrl+R.
Drehen Sie das Scrollrad der Maus.
O P E R A T I N G I N S T R U C T I O N S | Ranger3
7
BETRIEB
(siehe „Einstellen der
49
