Aktivieren Von Reflexionsmessungen; Einstellen Der Belichtungszeit Mithilfe Des Reflexionsgrads - Sick Ranger3 Produktbeschreibung

7
BETRIEB
7.2.4.4

Aktivieren von Reflexionsmessungen

7.2.4.4.1

Einstellen der Belichtungszeit mithilfe des Reflexionsgrads

56 O P E R A T I N G I N S T R U C T I O N S | Ranger3
HINWEIS
Wenn das Kontrollkästchen 3D extraction area nicht verfügbar ist, bedeutet dies,
dass kein 2D-Bild erfasst wurde. Klicken Sie auf Start und dann auf Stop, um ein
2D-Bild zu erfassen und das Kontrollkästchen verfügbar zu machen.
3. Bearbeiten Sie im Parameter editor die Parameter Height, Width, OffsetY und OffsetX.
✓
Die Höhe, Breite, vertikale und horizontale Position der blauen Region ändern sich
entsprechend.
Erhöhen der Zeilenanzahl
Die Kamera erfasst standardmäßig 12-Bit-Daten, das bedeutet, die maximale Höhe von
Region1 ist 256 Zeilen. Um die maximale Zeilenanzahl zu erhöhen, müssen Sie wie
folgt auf 16-Bit-Daten umstellen:
1. Legen Sie im Parameter editor den RegionSelector auf „Scan3dExtraction1" fest.
2. Legen Sie ComponentSelector auf „Range" fest.
3. Legen Sie PixelFormat auf „Coord3D_C16" fest.
Workflow-Schritt: Data collection
Gehen Sie wie folgt vor, um neben den Bereichsdaten auch die Erfassung von Laserre‐
flexionswerten zu aktivieren.
1. Öffnen Sie den Parameter editor und wählen Sie die Kategorie ImageFormatControl
aus.
2. Legen Sie RegionSelector auf „Scan3dExtraction1" fest.
3. Legen Sie ComponentSelector auf „Reflectance" fest.
4. Aktivieren Sie das Kontrollkästchen Component Enable.
Um das Bild mit dem Laserreflexionsgrad anzuzeigen, wählen Sie Intensity oder Hybrid
aus der Liste View aus. Details

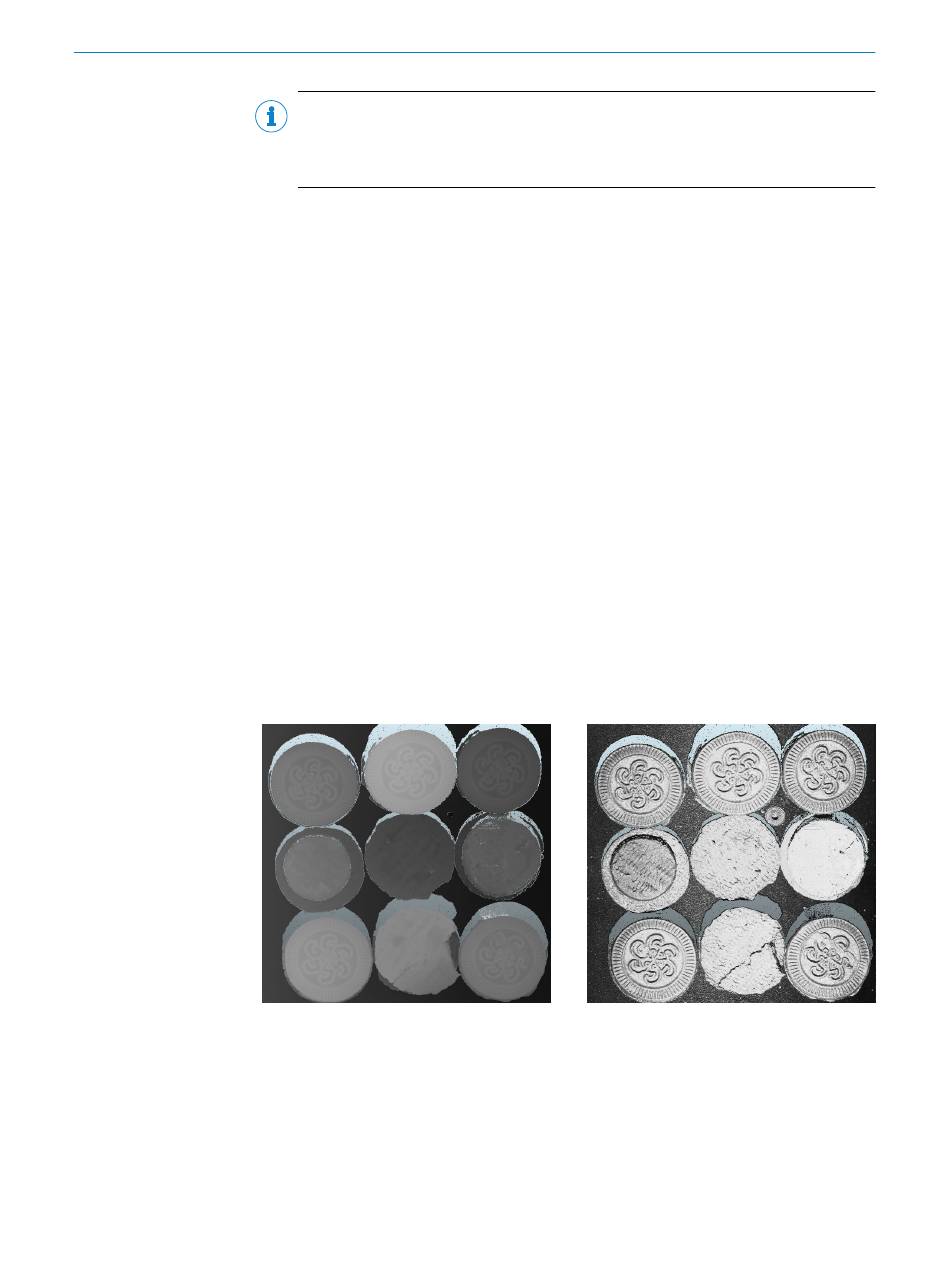

Abbildung 35: 3D-Bild, kein Laserreflexions‐
grad
Ziehen Sie zum Einstellen der Belichtungszeit das Reflexionsgrad-Bild als Hilfestellung
heran.
siehe „Ansichtsmodi", Seite
Abbildung 36: 3D-Bild mit Laserreflexions‐
grad
59.
8020773/10WC/2018-09 | SICK
Irrtümer und Änderungen vorbehalten
