Datendarstellung

7.2.9 Höhenprofil-Skalierung
8020773/10WC/2018-09 | SICK
Irrtümer und Änderungen vorbehalten
Über die Schaltfläche „Options" können Sie verschiedene Arten für die Darstellung der
Bilddaten auswählen.
1. Wenn die Daten als durchgehende Fläche dargestellt werden sollen, wählen Sie
Surface aus.

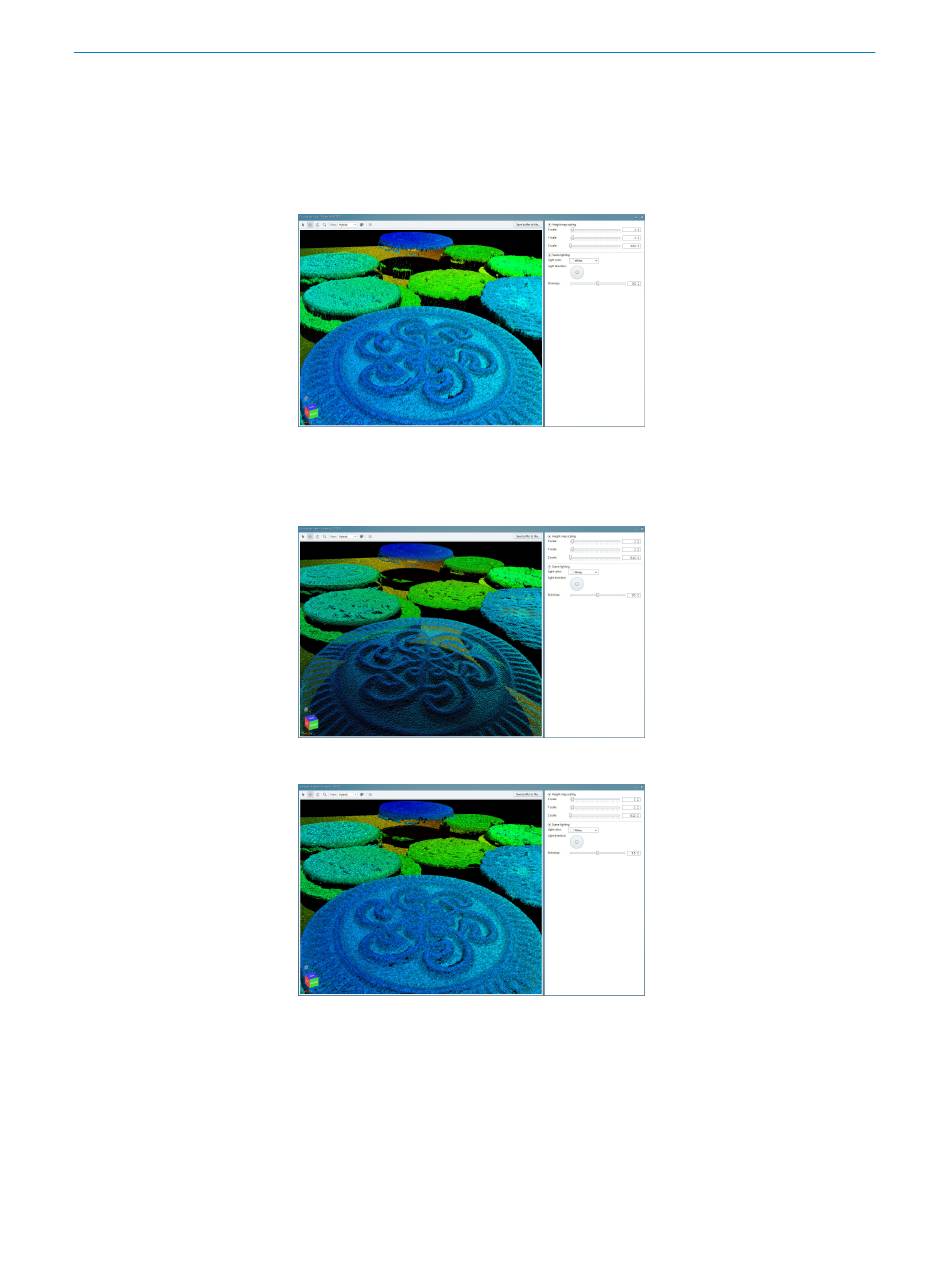

Abbildung 42: Datendarstellung Surface
2. Wenn die Daten als Punktwolke angezeigt werden sollen, wählen Sie Points aus
und legen Sie die Größe der Punkte mit dem Schieberegler fest.
Abbildung 43: Datendarstellung Points, kleine Punkte
Abbildung 44: Datendarstellung Points, große Punkte
Im Abschnitt Height map scaling können Sie die Proportionen der Daten durch Skalieren
der verschiedenen Achsen ändern. Der Standardwert für die X- und Y-Achse lautet 1
und für die Z-Achse 0,0625 (entspricht 1/16).
