Einstellen Des Fokus - Sick Ranger3 Produktbeschreibung

7
BETRIEB
7.2.2

Einstellen des Fokus

52 O P E R A T I N G I N S T R U C T I O N S | Ranger3

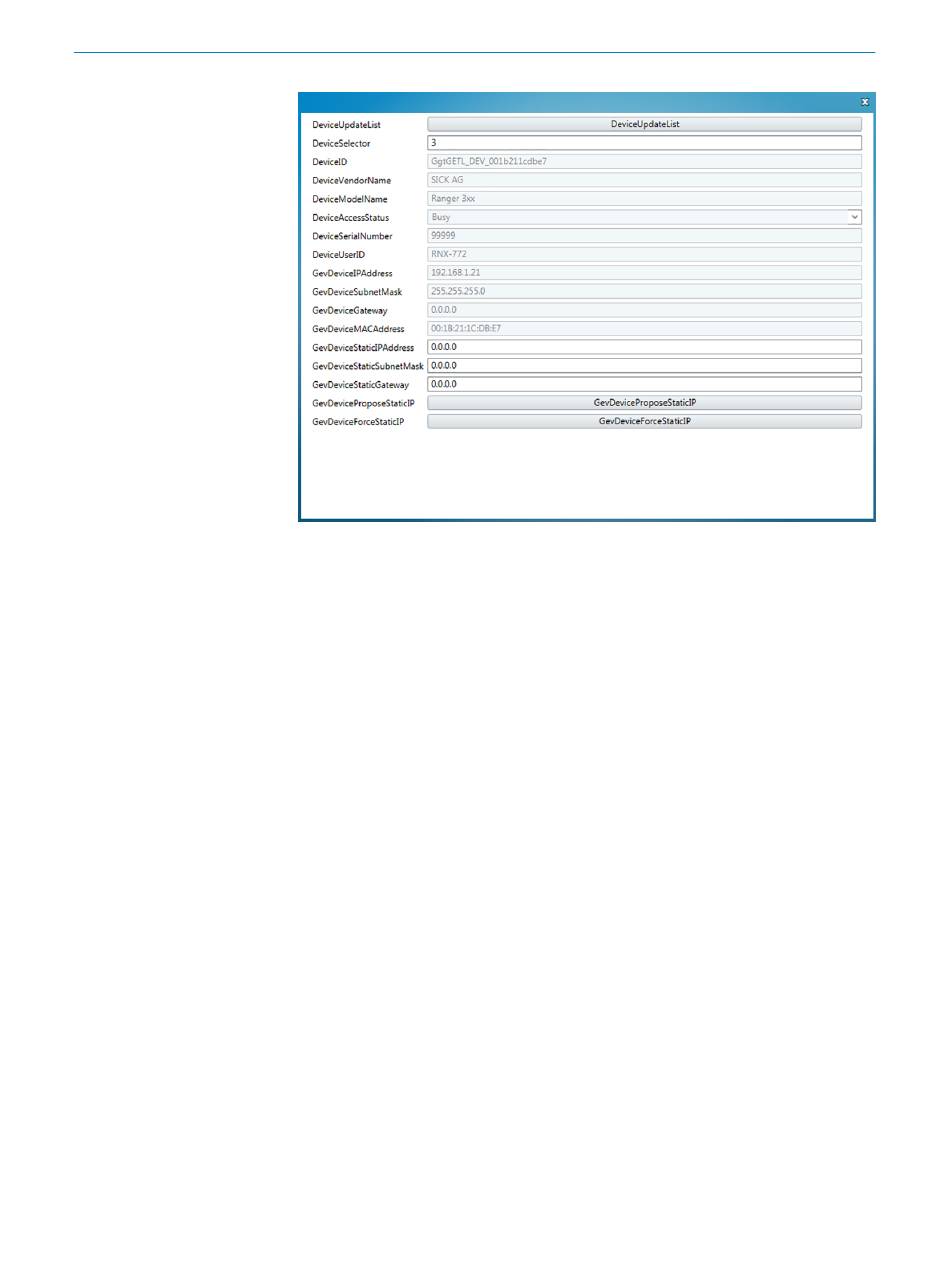

Abbildung 30: IP-Einstellungen
2. Um die vom System vorgeschlagenen IP-Einstellungen abzurufen, klicken Sie auf
GevDeviceProposeIP.
3. Bearbeiten Sie die vorgeschlagenen Einstellungen bei Bedarf.
4. Um die IP-Einstellungen zu speichern, klicken Sie auf GevDeviceForceIP.
5. Schließen Sie das Fenster.
6. Um die IP-Einstellungen und den Gerätestatus zu aktualisieren, klicken Sie auf
Scan.
Persistente IP-Einstellungen
Workflow-Schritt: Image, Data collection
1. Öffnen Sie den Parameter-Editor und rufen Sie die Kategorie TransportLayerControl
auf.
2. Aktivieren Sie in der Unterkategorie GigE vision das Kontrollkästchen GevCurrentIP‐
ConfigurationPersistent IP und bearbeiten Sie dann die Parameter GevPersistentIPAd‐
dress, GevPersistentSubnetMask und GevPersistentDefaultGateway.
3. Starten Sie die Kamera neu, damit die aktualisierten Parameter übernommen
werden.
Workflow-Schritt: Image
Wenn die Kamera verbunden ist, sehen Sie sich das 2D-Bild und die Laserlinie an und
nehmen Sie folgende Einstellungen vor:
1. Passen Sie bei Bedarf den Neigungswinkel der Kamera so an, dass die Laserlinie
waagerecht im Bild verläuft.
Dadurch soll sichergestellt werden, dass die Laserlinie entlang des Sensors in der
Kamera angezeigt wird.
2. Drehen Sie den Fokusring der Kamera, bis das Bild scharf ist.
3. Passen Sie bei Bedarf den Fokus des Lasers gemäß den Anweisungen des Laser‐
herstellers an.
