6.1.10.12 ST - Sollzykluszeit

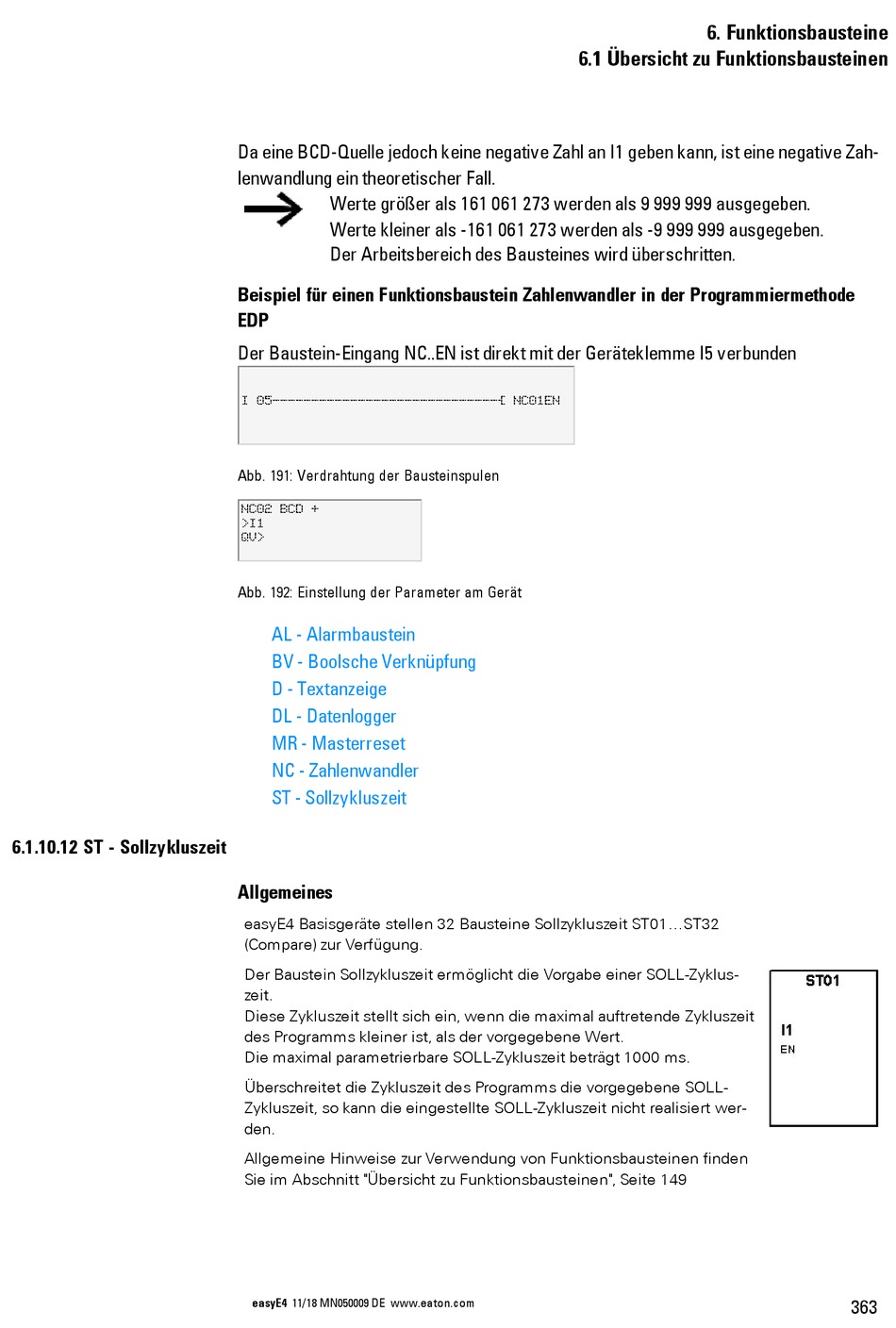

Da eine BCD-Quelle jedoch keine negative Zahl an I1 geben kann, ist eine negative Zah-
lenwandlung ein theoretischer Fall.
Werte größer als 161 061 273 werden als 9 999 999 ausgegeben.
Werte kleiner als -161 061 273 werden als -9 999 999 ausgegeben.
Der Arbeitsbereich des Bausteines wird überschritten.
Beispiel für einen Funktionsbaustein Zahlenwandler in der Programmiermethode
EDP
Der Baustein-Eingang NC..EN ist direkt mit der Geräteklemme I5 verbunden
I 05-----------------------------Ä NC01EN
Abb. 191: Verdrahtung der Bausteinspulen
NC02 BCD +
>I1
QV>
Abb. 192: Einstellung der Parameter am Gerät
AL - Alarmbaustein
BV - Boolsche Verknüpfung
D - Textanzeige
DL - Datenlogger
MR - Masterreset
NC - Zahlenwandler
ST - Sollzykluszeit
Allgemeines
easyE4 Basisgeräte stellen 32 Bausteine Sollzykluszeit ST01...ST32
(Compare) zur Verfügung.
Der Baustein Sollzykluszeit ermöglicht die Vorgabe einer SOLL-Zyklus-
zeit.
Diese Zykluszeit stellt sich ein, wenn die maximal auftretende Zykluszeit
des Programms kleiner ist, als der vorgegebene Wert.
Die maximal parametrierbare SOLL-Zykluszeit beträgt 1000 ms.
Überschreitet die Zykluszeit des Programms die vorgegebene SOLL-
Zykluszeit, so kann die eingestellte SOLL-Zykluszeit nicht realisiert wer-
den.
Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden
Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149
