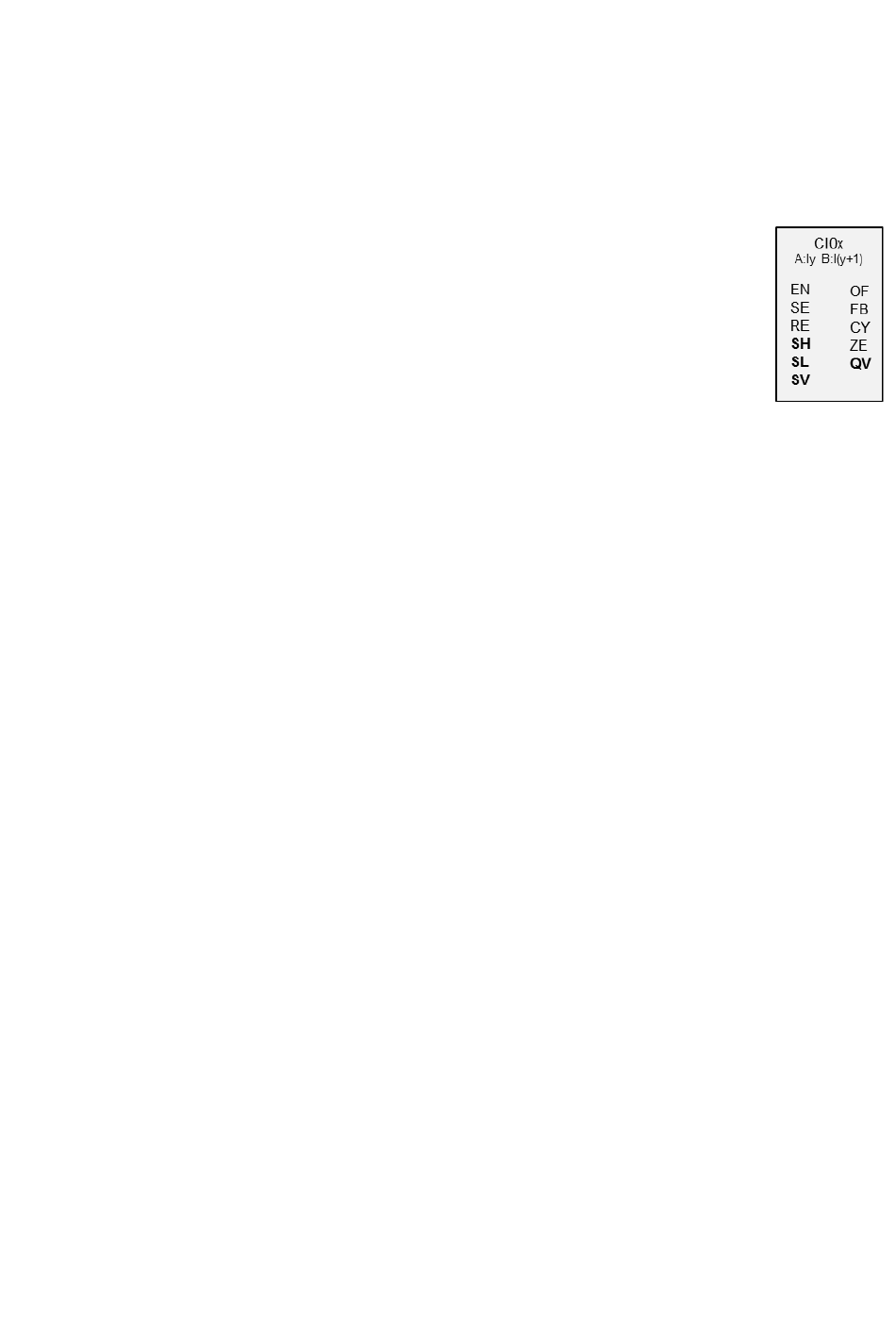

6.1.5.4 CI - Inkrementalwertzähler
Allgemeines zum Inkrementalwertzähler CI
easyE4 Basisgeräte stellen 2 schnelle Zweifach-Inkrementalwertzähler
CI01...CI 02 (Counter Incremental) zur Verfügung. Die schnellen Inkre-
mentalwertzähler sind intern fest mit den digitalen Geräte-Eingängen
I01...I02 oder I03...I04 verdrahtet und arbeiten unabhängig von der jewei-
ligen Zykluszeit.
Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden
Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149
Wirkungsweise
Der Inkrementalwertzähler wertet die positiven und negativen Flanken aus um die Zähl-
richtung zu erkennen. Gezählt wird entsprechend der Richtung die positive und die nega-
tive Flanke.
Bei der Verdrahtung des Zählers gilt die nachfolgende Belegung der digitalen Geräte-Ein-
gänge:
I01 Zähleingang für den Zähler CI01 Kanal A
I02 Zähleingang für den Zähler CI01 Kanal B
I03 Zähleingang für den Zähler CI02 Kanal A
I04 Zähleingang für den Zähler CI02 Kanal B
Sie können untere und obere Schwellwerte als Vergleichswerte eingeben. Die ent-
sprechenden Baustein-Ausgänge schalten abhängig vom ermittelten IST-Wert. Die
Zählrelais ermöglichen am Eingang SV die Vorgabe eines Startwertes.
Die Impulsform der Signale muss rechteckförmig sein.
Das Puls-Pausenverhältnis beträgt 1:1.
Die Signale der Kanäle A und B müssen um 90° versetzt sein. Ansonsten kann die Zähl-
richtung nicht erkannt werden.
Positive Zählrichtung
Wird die steigende Flanke an Kanal A vor der steigenden Flanke an Kanal B detektiert,
wird vorwärts gezählt. Der Zähler wird um 1 erhöht nachdem in Folge eine steigende
Flanke an Kanal A und eine steigende Flanke an Kanal B anlag. Dasselbe gilt für die fal-
lende Flanke in Folge an Kanal A und Kanal B. Das Ergebnis des Zählrelais wird erhöht
und am Ausgang QV ausgegeben.
