6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
6.1.7.15 VC - Wertbegrenzung
274

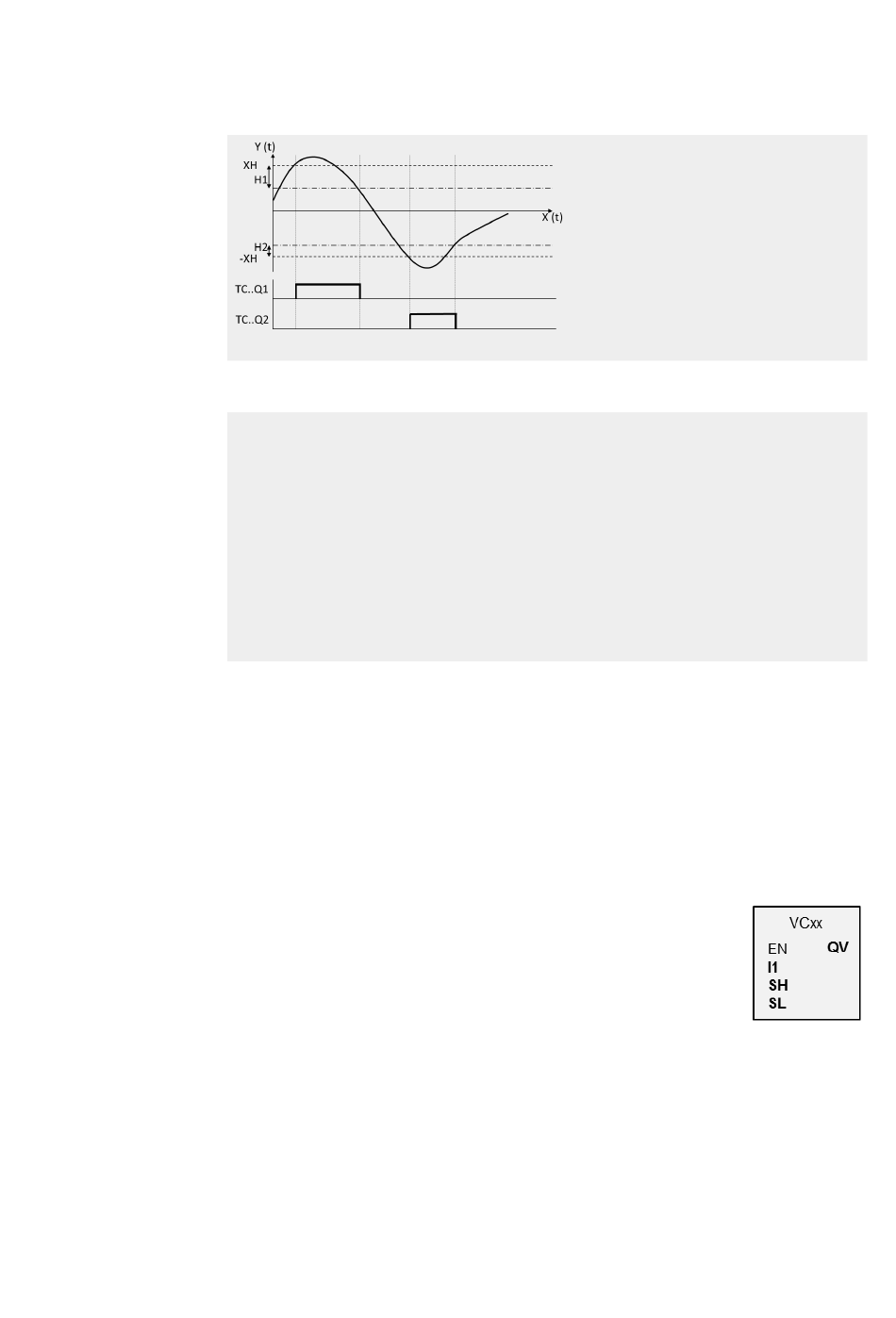

Abb. 163: Wirkdiagramm Dreipunktregler
Niveauregelung
Ein Flüssigkeitbehälter soll ein bestimmtes Flüssigkeitsniveau nicht unter- oder über-
schreiten.
Der Istwert (Niveau) ist höher als der Sollwert und es muss Flüssigkeit abgelassen
werden. Der Baustein-Ausgang Q1 schaltet das Ablassventil ein.
Der Istwert (Niveau) ist niedriger als der Sollwert und es muss Flüssigkeit eingefüllt
werden. Der Baustein-Ausgang Q2 schaltet das Zulaufventil ein.
Mit der Hysterese H1 und H2 wird festgelegt, wie lange abgelassen oder gefüllt werden
muss. Damit wird ebenfalls das Volumen vor dem Ablassen und nach dem Befüllen fest-
gelegt.
DC - PID-Regler
FT - PT1-Signalglättungsfilter
PO - Impulsausgabe
TC- Dreipunktregler
VC - Wertbegrenzung
Allgemeines
easyE4 Basisgeräte stellen 32 Funktionsbausteine Wertbegrenzung
VC01...VC32 zur Verfügung.
Mit dem Funktionsbaustein geben Sie Werte innerhalb festgelegter
Grenzwerte aus.
Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden
Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149
Wirkungsweise
Der untere und obere Grenzwert wird über die Baustein-Eingänge SL (Low) und SH
(High) festgelegt. Der Wert am Baustein-Ausgang QV folgt dem Wert am Baustein-Ein-
gang I1 solange, wie dieser innerhalb der Grenzen liegt. Darüber oder darunter liegende
Werte werden an den Grenzen abgeschnitten.
Mit EN = 0 führen Sie ein Reset aus, dabei wird der Baustein-Ausgang QV auf den Wert
0 gesetzt.
