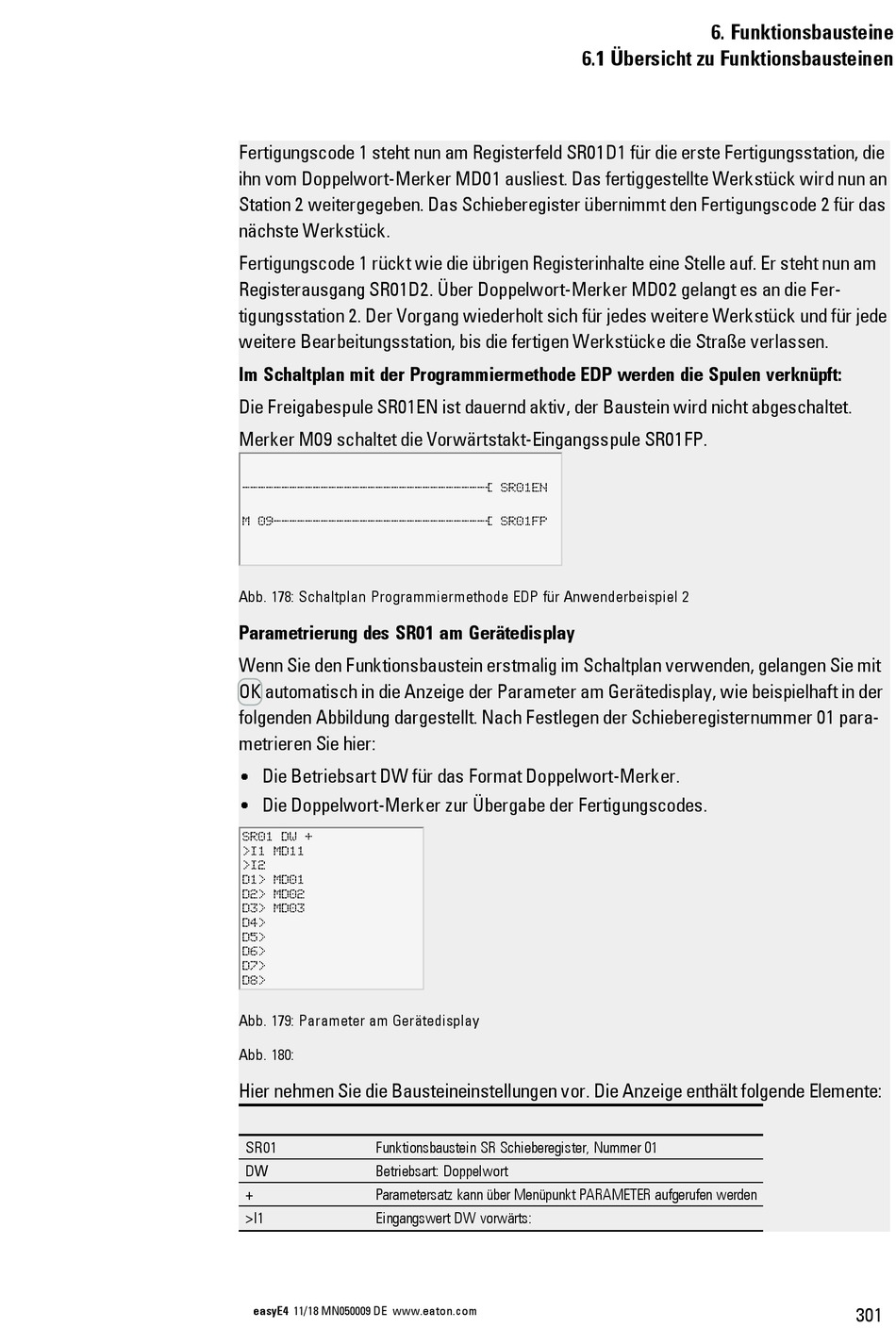

Fertigungscode 1 steht nun am Registerfeld SR01D1 für die erste Fertigungsstation, die
ihn vom Doppelwort-Merker MD01 ausliest. Das fertiggestellte Werkstück wird nun an
Station 2 weitergegeben. Das Schieberegister übernimmt den Fertigungscode 2 für das
nächste Werkstück.
Fertigungscode 1 rückt wie die übrigen Registerinhalte eine Stelle auf. Er steht nun am
Registerausgang SR01D2. Über Doppelwort-Merker MD02 gelangt es an die Fer-
tigungsstation 2. Der Vorgang wiederholt sich für jedes weitere Werkstück und für jede
weitere Bearbeitungsstation, bis die fertigen Werkstücke die Straße verlassen.
Im Schaltplan mit der Programmiermethode EDP werden die Spulen verknüpft:
Die Freigabespule SR01EN ist dauernd aktiv, der Baustein wird nicht abgeschaltet.
Merker M09 schaltet die Vorwärtstakt-Eingangsspule SR01FP.
-------------------------------Ä SR01EN
M 09---------------------------Ä SR01FP
Abb. 178: Schaltplan Programmiermethode EDP für Anwenderbeispiel 2
Parametrierung des SR01 am Gerätedisplay
Wenn Sie den Funktionsbaustein erstmalig im Schaltplan verwenden, gelangen Sie mit
OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft in der
folgenden Abbildung dargestellt. Nach Festlegen der Schieberegisternummer 01 para-
metrieren Sie hier:
Die Betriebsart DW für das Format Doppelwort-Merker.
Die Doppelwort-Merker zur Übergabe der Fertigungscodes.
SR01 DW +
>I1 MD11
>I2
D1> MD01
D2> MD02
D3> MD03
D4>
D5>
D6>
D7>
D8>
Abb. 179: Parameter am Gerätedisplay
Abb. 180:
Hier nehmen Sie die Bausteineinstellungen vor. Die Anzeige enthält folgende Elemente:
SR01
Funktionsbaustein SR Schieberegister, Nummer 01
DW
Betriebsart: Doppelwort
+
Parametersatz kann über Menüpunkt PARAMETER aufgerufen werden
>I1 Eingangswert DW vorwärts:
