5. Programmierung am Gerät

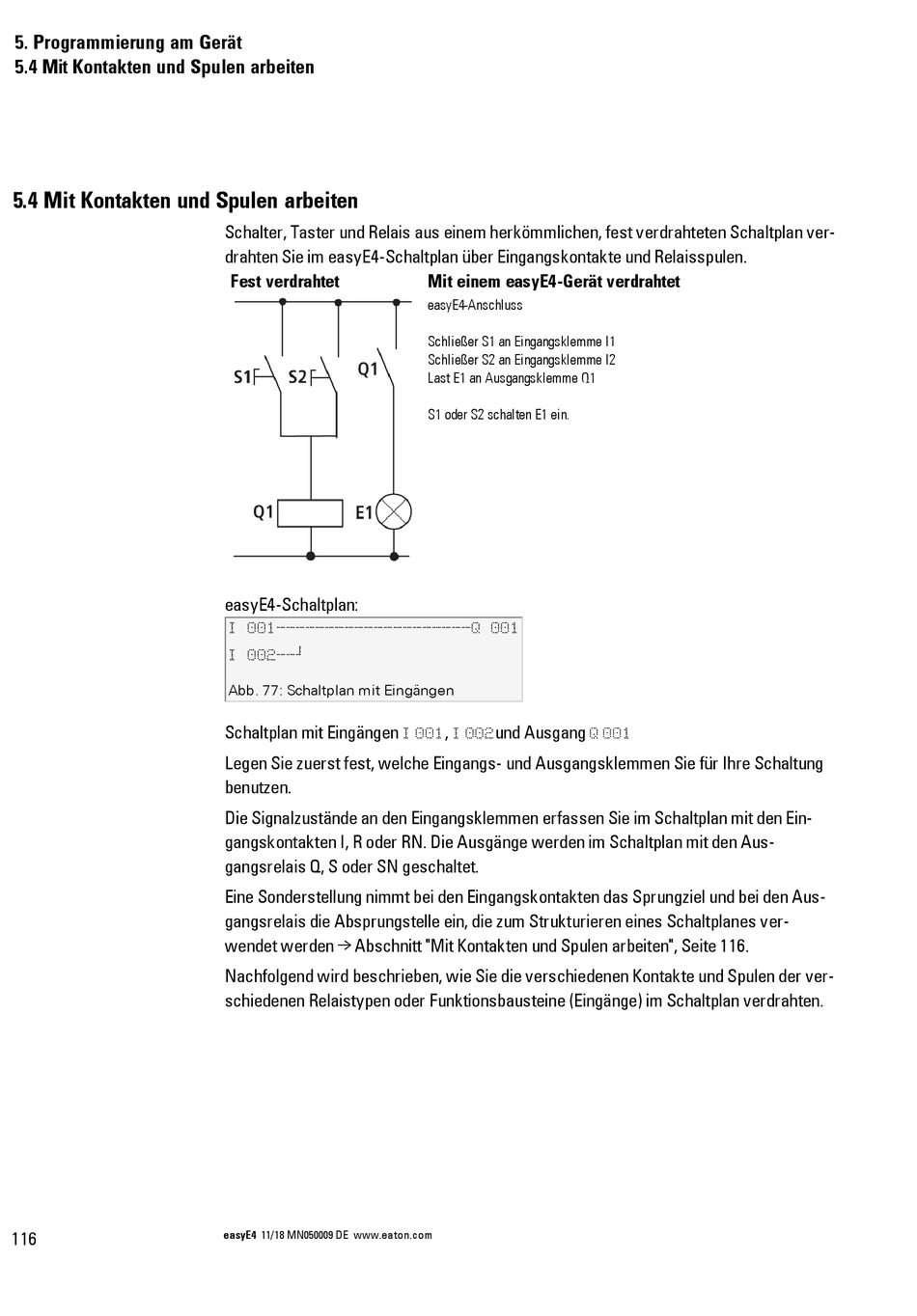

5.4 Mit Kontakten und Spulen arbeiten

5.4 Mit Kontakten und Spulen arbeiten
116
Schalter, Taster und Relais aus einem herkömmlichen, fest verdrahteten Schaltplan ver-
drahten Sie im easyE4-Schaltplan über Eingangskontakte und Relaisspulen.
Fest verdrahtet
easyE4-Schaltplan:
I 001--------------------Q 001
I 002--k
Abb. 77: Schaltplan mit Eingängen
Schaltplan mit Eingängen
Legen Sie zuerst fest, welche Eingangs- und Ausgangsklemmen Sie für Ihre Schaltung
benutzen.
Die Signalzustände an den Eingangsklemmen erfassen Sie im Schaltplan mit den Ein-
gangskontakten I, R oder RN. Die Ausgänge werden im Schaltplan mit den Aus-
gangsrelais Q, S oder SN geschaltet.
Eine Sonderstellung nimmt bei den Eingangskontakten das Sprungziel und bei den Aus-
gangsrelais die Absprungstelle ein, die zum Strukturieren eines Schaltplanes ver-
wendet werden → Abschnitt "Mit Kontakten und Spulen arbeiten", Seite 116.
Nachfolgend wird beschrieben, wie Sie die verschiedenen Kontakte und Spulen der ver-
schiedenen Relaistypen oder Funktionsbausteine (Eingänge) im Schaltplan verdrahten.
easyE4 11/18 MN050009 DE www.eaton.com
Mit einem easyE4-Gerät verdrahtet
easyE4-Anschluss
Schließer S1 an Eingangsklemme I1
Schließer S2 an Eingangsklemme I2
Last E1 an Ausgangsklemme Q1
S1 oder S2 schalten E1 ein.
, und Ausgang
I 001 I 002 Q 001
