→ Abschnitt "Remanenz-Funktion", Seite 431
Spulenfunktion „Setzen"
Die Spulenfunktion „Setzen"
eingesetzt.
Wird die Spule gesetzt (A), zieht das Relais an und verbleibt in dem Zustand, bis es mit
der Spulenfunktion „Rücksetzen" (B) zurückgesetzt wird.
Die Versorgungsspannung ist ausgeschaltet (C), die Spule wirkt nicht remanent.

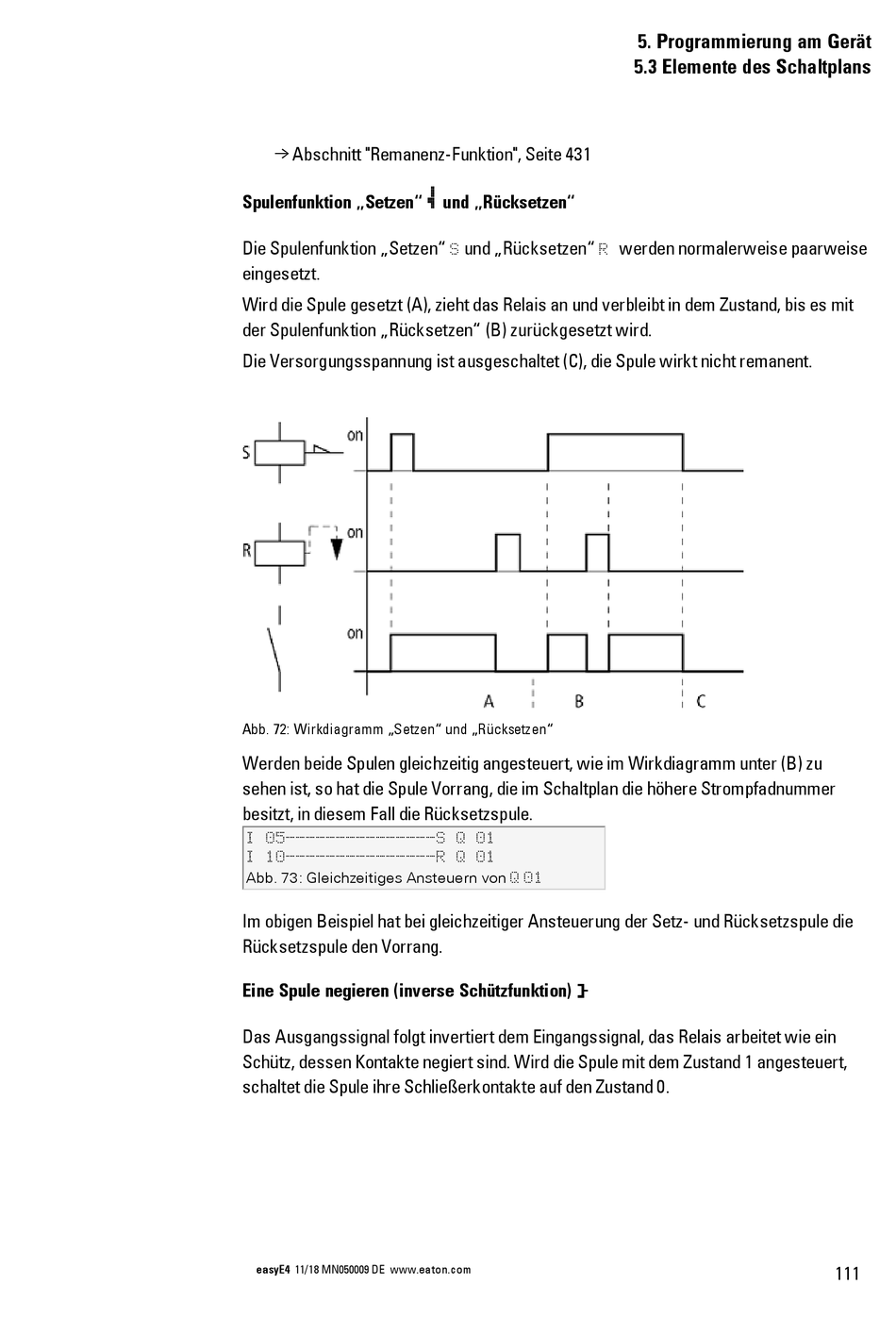

Abb. 72: Wirkdiagramm „Setzen" und „Rücksetzen"
Werden beide Spulen gleichzeitig angesteuert, wie im Wirkdiagramm unter (B) zu
sehen ist, so hat die Spule Vorrang, die im Schaltplan die höhere Strompfadnummer
besitzt, in diesem Fall die Rücksetzspule.
I 05---------------S Q 01
I 10---------------R Q 01
Abb. 73: Gleichzeitiges Ansteuern von
Im obigen Beispiel hat bei gleichzeitiger Ansteuerung der Setz- und Rücksetzspule die
Rücksetzspule den Vorrang.
Eine Spule negieren (inverse Schützfunktion)
Das Ausgangssignal folgt invertiert dem Eingangssignal, das Relais arbeitet wie ein
Schütz, dessen Kontakte negiert sind. Wird die Spule mit dem Zustand 1 angesteuert,
schaltet die Spule ihre Schließerkontakte auf den Zustand 0.
easyE4 11/18 MN050009 DE www.eaton.com
S R
und „Rücksetzen"
und „Rücksetzen"
S
Q 01
5. Programmierung am Gerät
5.3 Elemente des Schaltplans
werden normalerweise paarweise
R
