6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
206
Weiteres

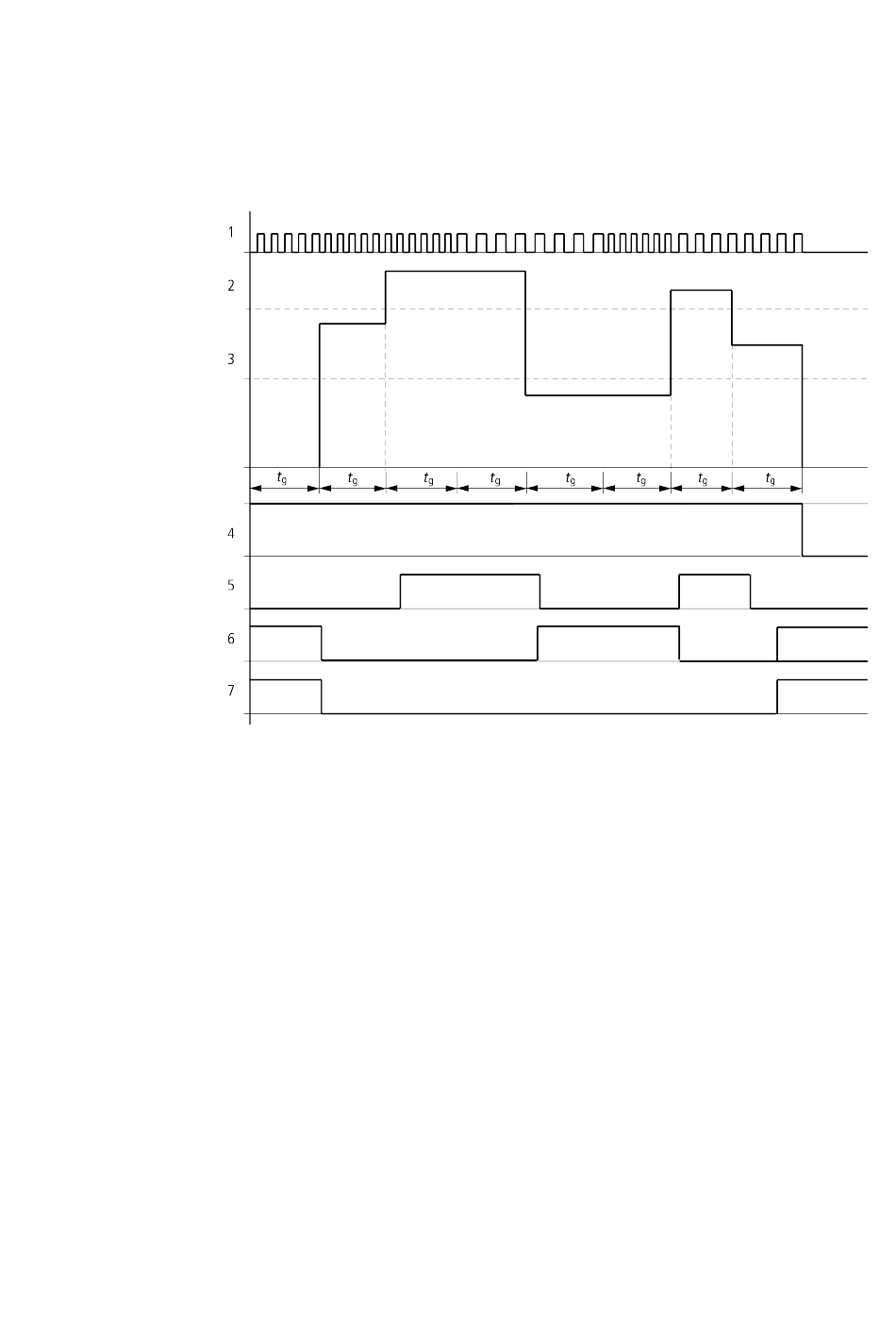

Wirkdiagramm
Abb. 134: Wirkdiagramm Frequenzzähler
1: Einer der Geräte-Eingänge I01 bis I04
2: Oberer Schwellwert SH
3: Unterer Schwellwert SL
4: Freigabe CF..EN.
5: Kontakt (Schließer) CF..OF: Oberer Schwellwert überschritten.
6: Kontakt (Schließer) CF..FB: Unterer Schwellwert unterschritten.
7: Istwert gleich Null CF..ZE.
8. tg: Torzeit ( = Messintervall) für die Frequenzmessung.
Nachdem das Freigabesignal CF..EN erfolgte, wird die erste Messung durchgeführt. Nach Ablauf der
Torzeit wird der Wert ausgegeben. Entsprechend der gemessenen Frequenz werden die Kontakte
gesetzt. Wird das Freigabesignal CF..EN zurückgenommen, wird der Ausgabewert auf Null gesetzt.
Remanenz
Der Frequenzzähler besitzt keine remanenten IST-Werte, da die Frequenz fortwährend
neu gemessen wird.
C - Zählrelais
CF - Frequenzzähler
CH - Hochgeschwindigkeitszähler
