2. Installation
2.4 Anschlussklemmen
2.4.3.1 Digitale Zähler-Eingänge anschließen
43

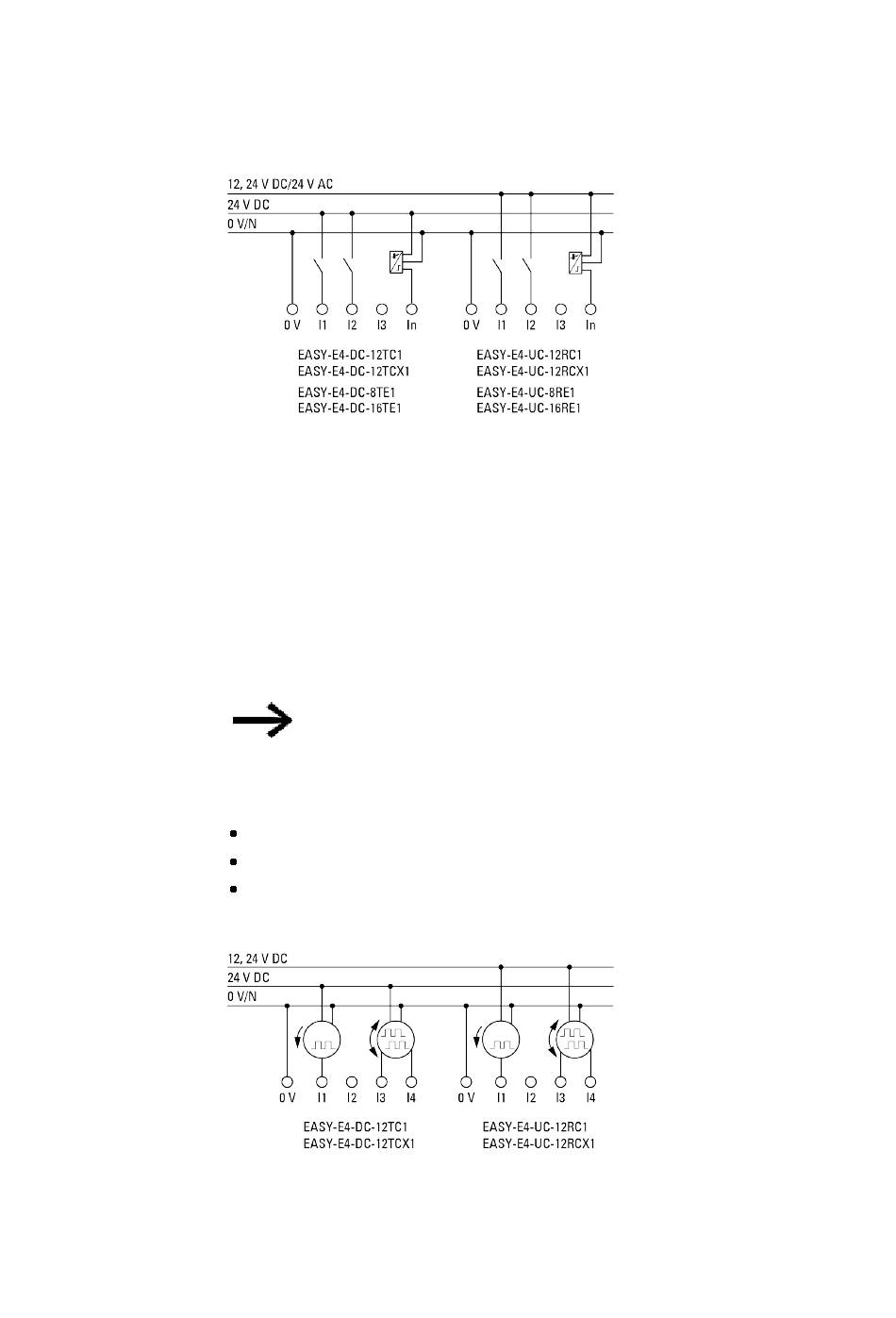

Abb. 14: digitale Eingänge anschließen
Entsprechend der Hardwareausführung stehen Ihnen bei den Basisgeräten 8 digitale
Eingänge zur Verfügung (I1 .. I8)
Erweiterungsgerät besitzen 4 (I1 .. I4) bzw. 8 (I1 .. I8) Eingänge.
Nur bei Basisgeräten möglich.
Die Basisgeräte mit DC- und UC-Spannung besitzen auf den Eingängen I1 bis I4 spe-
zielle Funktionen zum Zählen und Messen.
Diese Funktionen sind direkt mit Funktionsbausteinen verbunden.
Für EASY-E4-UC-... gilt:
Die Spannungsversorgung am EASY-E4-UC-... muss DC sein.,
da nur DC-Signale ausgewertet werden.
Sie können auswerten:
4 einzelne schnelle Zählsignale (eine Zählrichtung) I1, I2, I3, I4
2 Inkrementalwertgeber I1, I2 und I3, I4
Frequenzen I1, I2, I3, I4
Abb. 15: digitale Zähler-Eingänge anschließen
