Betriebsbereiche; Beschreibung Anmerkung - Eaton easyE4 Handbuch

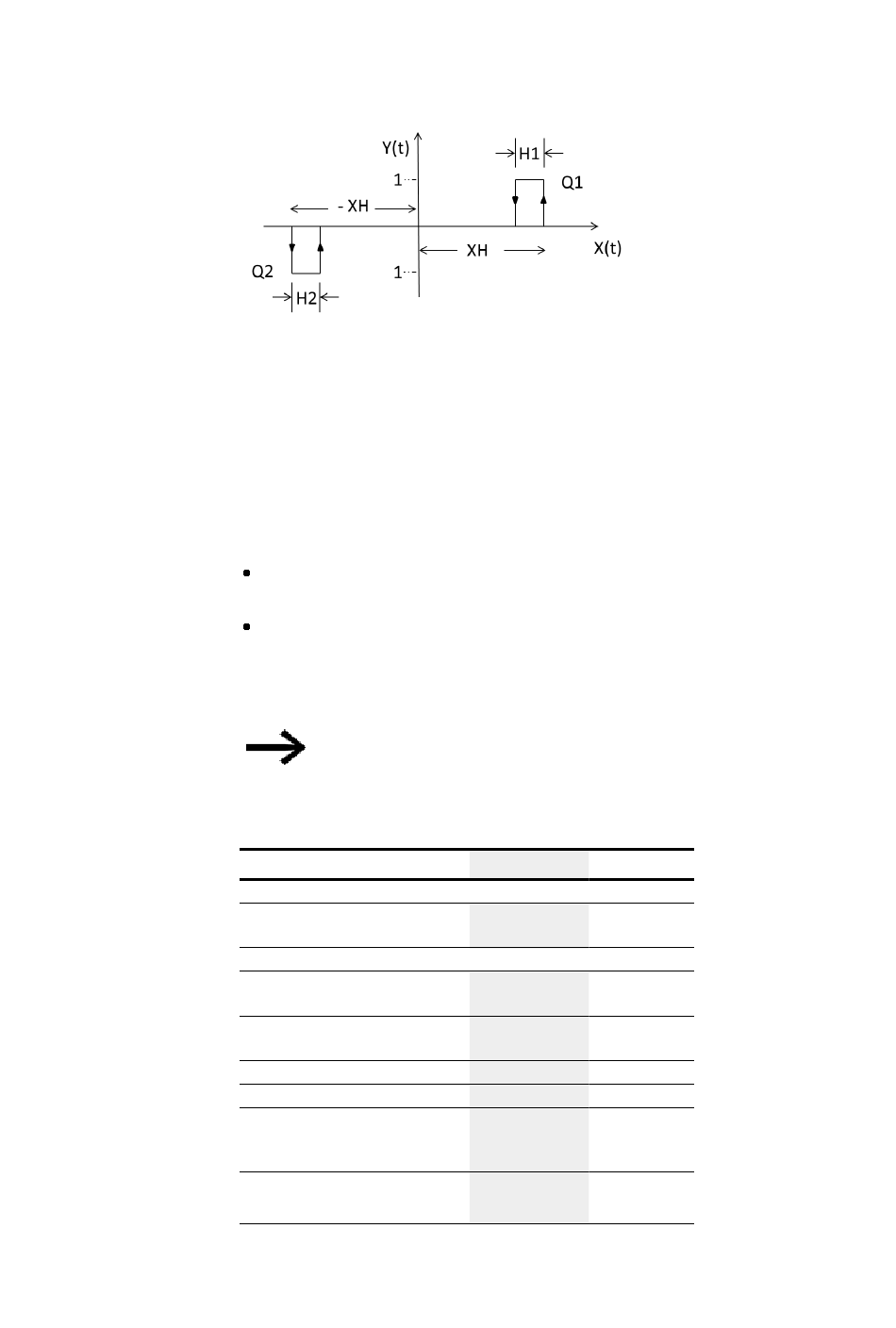

Abb. 162: Zeitdiagramm Dreipunktregler
XH/ -XH: Abstand X vom Schaltpunkt
H1: Hysterese 1 für XH
H2: Hysterese 2 für -XH
Y(t): Schaltpunkte für Q1/ Q2
Q1: Schaltausgang X = positiv
Q2: Schaltausgang X = negativ

Betriebsbereiche

X > XH
Q1 schaltet ein bis X < ( XH – H1)
X < –XH
Q2 schaltet ein bis X > -XH + H2
Sind für Q1 und Q2 die Schaltbedingungen nicht erfüllt, so sind beide Ausgänge = 0 aus-
geschaltet.
Es kann nur Q1 oder Q2 oder keiner der Ausgänge eingeschaltet sein.
Der Baustein und seine Parameter
Baustein-Eingänge
(Bit)
EN
(DWord)
I1
I2
H1
H2
XH
TC
