5. Programmierung am Gerät
5.6 Arbeiten mit Funktionsbausteinen

5.6.2 Bausteinliste

138
Verlassen Sie den Parametrierdialog mit der Taste OK, wenn Sie die Parameter
sichern wollen oder mit der Taste ESC, wenn Sie den Funktionsbaustein nicht para-
metrieren und nicht in den Schaltplan übernehmen wollen.
Der Cursor wechselt nach dem Sichern oder einem Abbruch wieder an die Stelle im
Schaltplan zurück, an der Sie diesen verlassen haben.
Um die Parametrierung des Herstellerbausteines, z. B. mit einer SOLL-Wertvergabe
abzuschließen, rufen Sie den Bausteineditor wie folgt auf:
Drücken Sie die Taste ESC, um den Schaltplan mit dem neu eingefügten Funk-
tionsbaustein zu sichern.
Beantworten Sie die folgende Abfrage SICHERN mit der Taste OK.
Der Schaltplan wird gesichert und das easyE4-Gerät wechselt zur nächst höheren
Menüebene.
Über die Bausteinliste führt der Weg zum Bausteineditor.
Wechseln Sie in die Bausteinanzeige
Hauptmenü -> PROGRAMME -> BAUSTEINE.
Hier sind alle Funktionsbausteine aufgeführt, die Sie jemals im Schaltplan verwendet
haben - übrigens auch diejenigen, die Sie im Schaltplan bereits gelöscht haben.
Sind keine Bausteine vorhanden, ist die Bausteinliste leer.
Im unten stehenden Beispiel enthält die Bausteinliste die Herstellerbausteine AR, CP
und T. Die Herstellerbausteine werden in der Reihenfolge angelegt, in der diese editiert
wurden.
Anzeige der ver-
wendeten Bau-
steine
Aktuelle Zeile des
Cursors

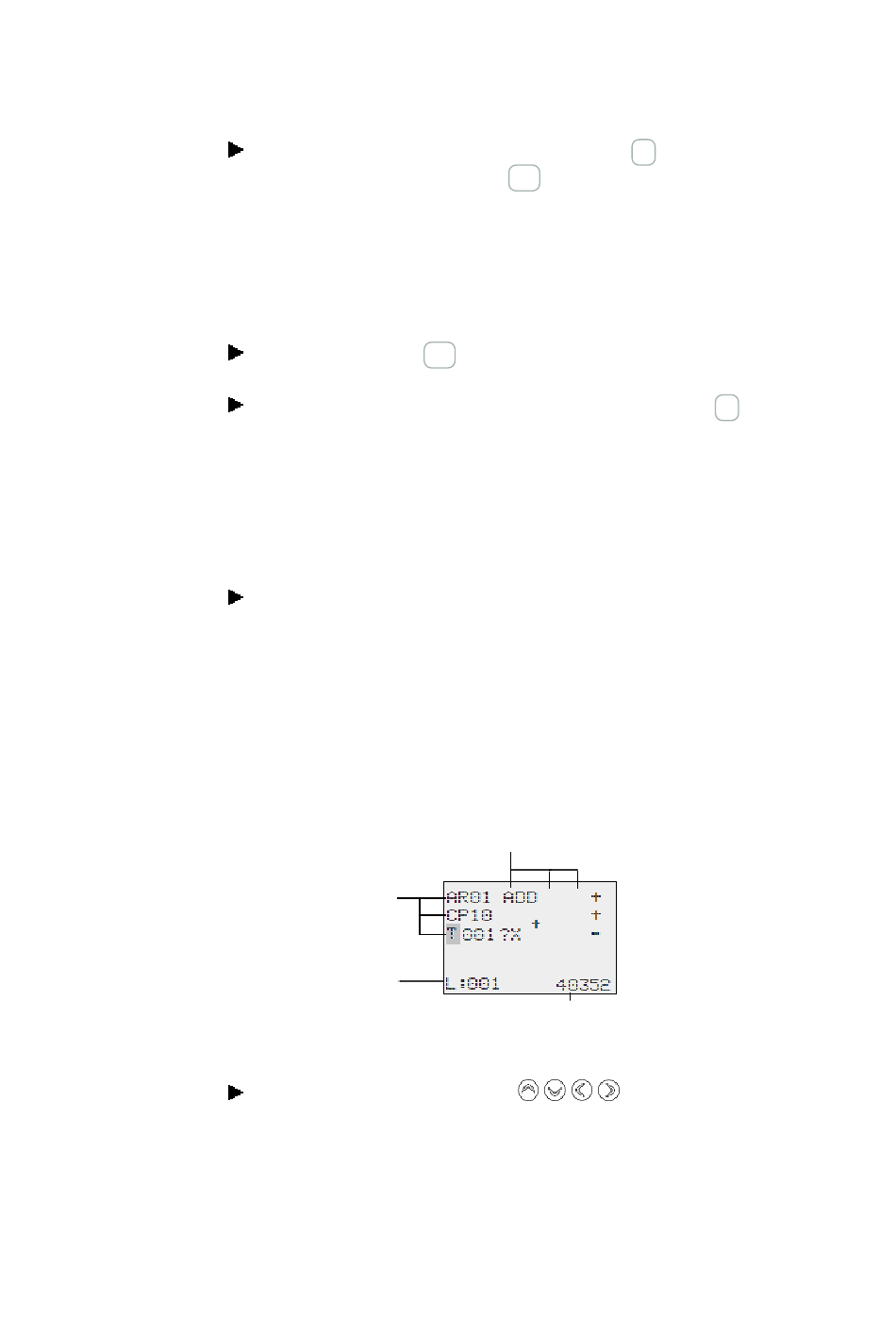

Abb. 93: Erläuterung der Bausteinliste
Wählen Sie mit den Cursor-Tasten
tionsbaustein aus der Bausteinliste aus, hier das Zeitrelais T01
