Abb. 112: Abbildung: Eingabemaske in der Programmier-Software
Beispiel 7: Überlappende Bereiche
Die Jahres-Zeitschaltuhr HY01 Kanal A schaltet am 3. um 00:00 Uhr in den Monaten 5,
6, 7, 8, 9, 10 ein und bleibt bis zum 27. von jedem dieser Monate bis 00:00 Uhr ein-
geschaltet.
Die Jahres-Zeitschaltuhr HY01 Kanal B schaltet am 2. um 00:00 Uhr in den Monaten 6,
7, 8, 9, 10, 11, 12 ein und bleibt bis zum 19. 00:00 von jedem dieser Monate ein-
geschaltet.
Die Jahres-Zeitschaltuhr HY ist wie folgt zu parametrieren:
Programmansicht/HY01/Register Jahres-Zeitschaltuhr Parameter

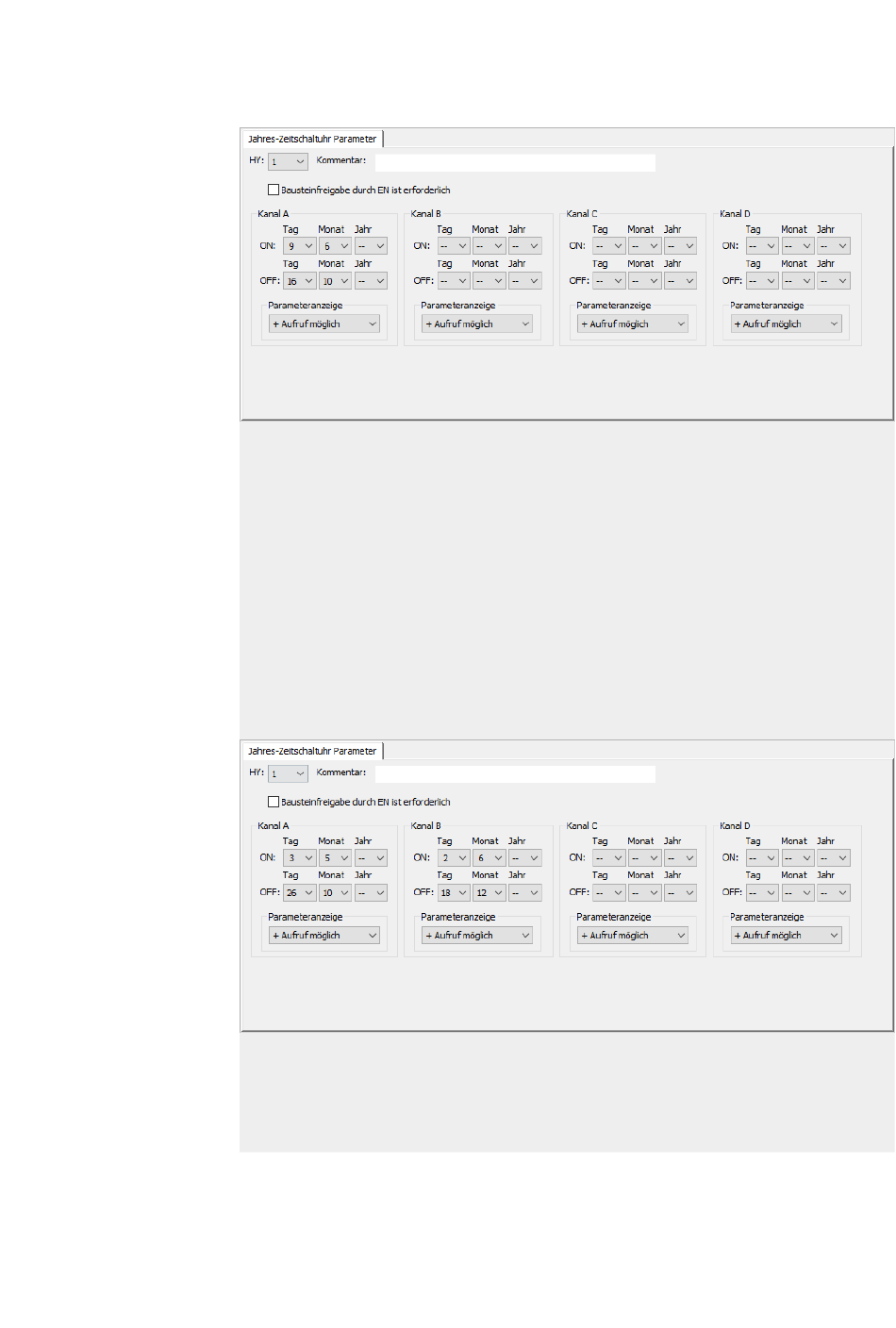

Abb. 113: Abbildung: Eingabemaske in der Programmier-Software
Resultierendes Verhalten des Kontaktes HY01 Q1 in jedem Jahr: Im Monat Mai schaltet
die Uhr vom 3., 00:00 Uhr, bis zum 27., 00:00 Uhr. In den Monaten Juni bis Dezember
schaltet die Uhr vom 2., 00:00 Uhr, bis zum 19., 00:00 Uhr.
HW - Wochen-Zeitschaltuhr
HY - Jahres-Zeitschaltuhr
OT - Betriebsstundenzähler
