6.1.8.6 SR - Schieberegister
Beschreibung
Bei Aktivierung durch Häkchen wird
Bausteinfreigabe
der Status des Baustein-Eingangs EN
durch EN ist erfor-
ausgewertet. Ohne Aktivierung durch
derlich
Häkchen ist der Baustein aktiv und der
Baustein-Eingang EN bleibt wir-
kungslos.
Parameteranzeige Bausteinparameter und Konstanten kön-
+ Aufruf möglich
nen am Gerät editiert werden.
Simulation möglich
Weiteres
Remanenz
Der Funktionsbaustein kennt keine remanenten Daten.
BC - Block-Vergleich
BT - Block-Transfer
DB - Datenbaustein
MX - Datenmultiplexer

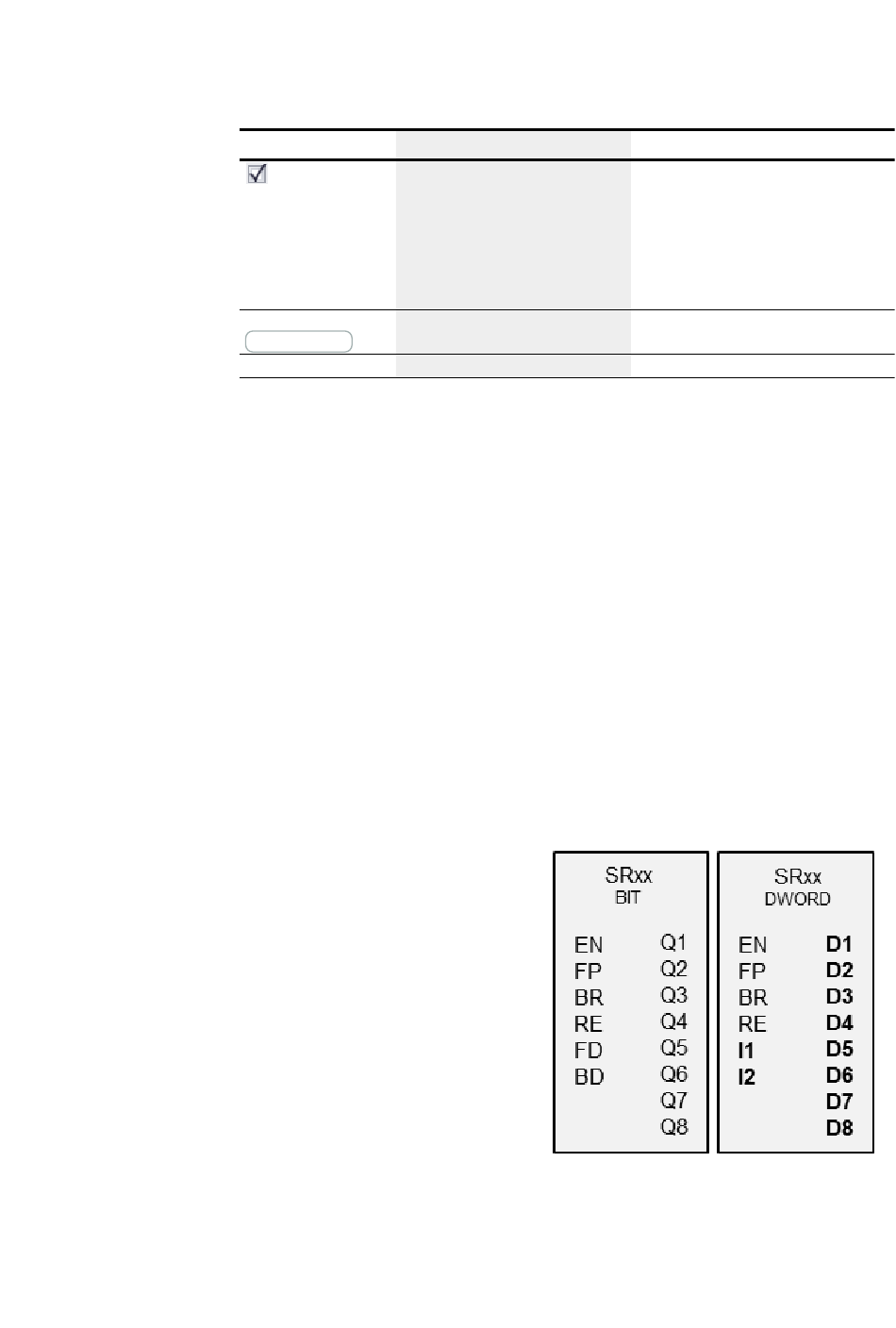

SR - Schieberegister
TB - Tabellenfunktion
Allgemeines
easyE4 Basisgeräte stellen 32 Bausteine
Schieberegister SR01...SR32 zur Ver-
fügung.
Mit dem Baustein können Sie mit jedem
Taktimpuls Bits oder Doppelworte um
eine Position verschieben. Die Betriebs-
art Bit oder DW können Sie mit einem
Parameter festlegen. Die Schie-
berichtung bestimmen Sie durch
Ansteuerung einer der Baustein-Ein-
gänge FP (Forward Pulse) oder BP (Back-
ward Pulse). Die Werte, die ins
Schieberegister übernommen werden
sollen, befinden sich je nach Schie-
berichtung und Betriebsart an unter-
schiedlichen Eingängen.
Das Schieberegister ist linear aufgebaut.
Wird beispielsweise bei einer Bit Ope-
ration mit einem Taktimpuls an einem
Ende des Registers ein Wert eingefügt,
easyE4 11/18 MN050009 DE www.eaton.com
6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
Anmerkung
Dieser Parameter stellt sicher, dass bei
der Übernahme bestehender Pro-
gramme, die Funktionalität der über-
nommenen Funktionsbausteine
erhalten bleibt. Automatisch wird der
Parameter auf 0 oder 1 gesetzt abhän-
gig vom Funktionsbaustein.
