6.1.6 Arithmetik- und Analogbausteine

6.1.6.1 A - Analogwertevergleicher
CH - Hochgeschwindigkeitszähler
CI - Inkrementalwertzähler
Beispiel Zeit- und Zählrelais
Allgemeines
easyE4 Basisgeräte stellen 32 AnalogwertevergleicherA01...A32
zur Verfügung.
Mit einem Analogwerte-Vergleicher bzw. Schwellwertschalter kön-
nen analoge Eingangswerte mit einem SOLL-Wert verglichen wer-
den.
Allgemeine Hinweise zur Verwendung von Funktionsbausteinen fin-
den Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149
Wirkungsweise
Folgende Vergleiche sind möglich:
Baustein-Eingang I1 größer, gleich oder kleiner als Baustein-Eingang I2.
Mittels der Faktoren F1 und F2 als Eingänge sind Sie in der Lage die Baustein-Eingänge
wertmäßig zu verstärken und anzupassen.
Der Baustein-Eingang OS kann als Offset des Einganges I1 benutzt werden.
Der Baustein-Eingang HY dient als positive und negative Schalthysterese des Ein-
ganges I2.
Der Kontakt Q1 schaltet, wenn die Bedingung der von Ihnen gewählten Vergleichs-
Betriebsart erfüllt ist.

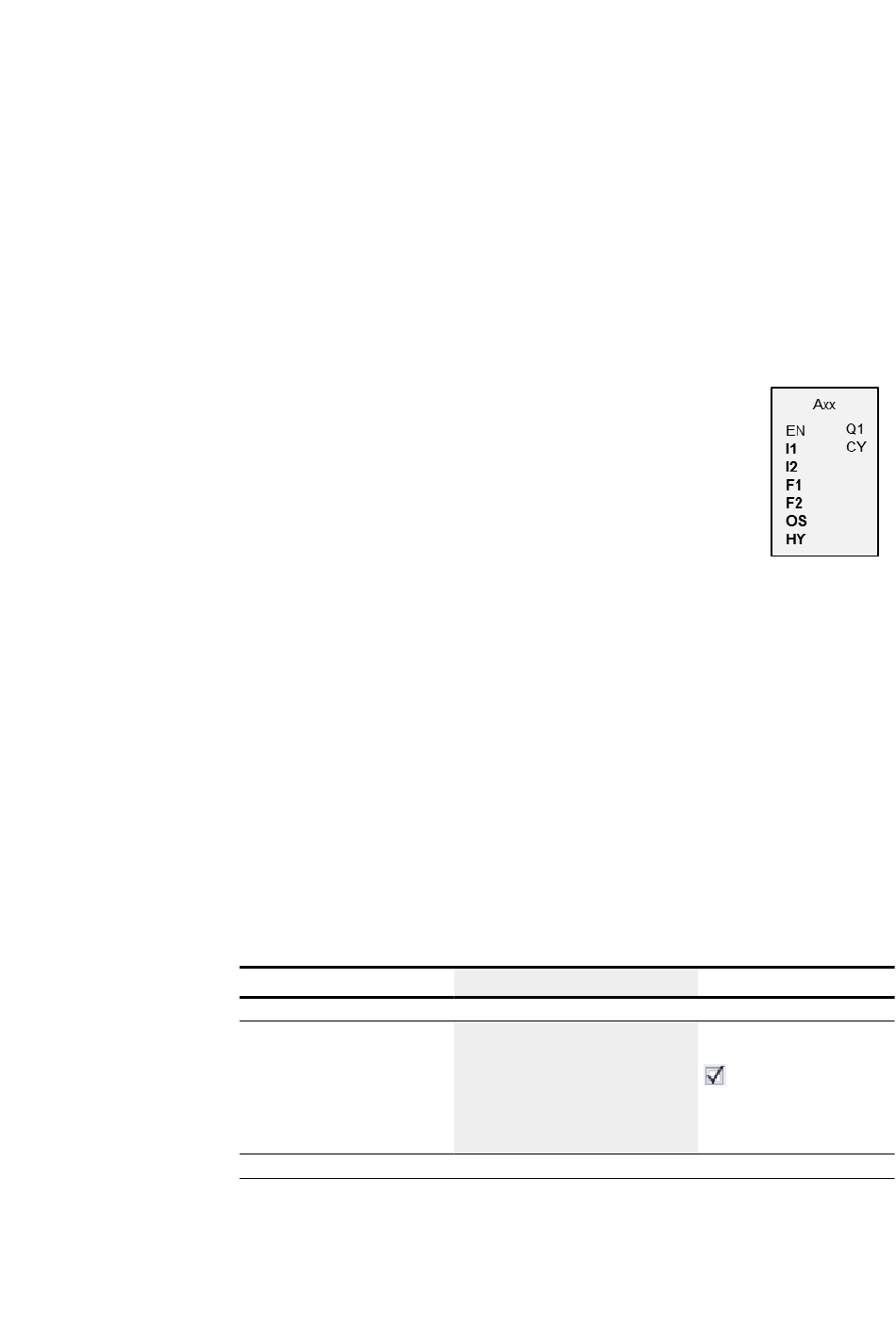

Der Baustein und seine Parameter
Baustein-Eingänge
(Bit)
EN
(DWord)
easyE4 11/18 MN050009 DE www.eaton.com
6.1 Übersicht zu Funktionsbausteinen
Beschreibung
1: Aktiviert den Baustein.
6. Funktionsbausteine
Anmerkung
Voraussetzung ist, dass Para-
meter
Bausteinfreigabe durch
EN ist erforderlich
durch Häkchen aktiviert
wurde.
