4. Bedienung

4.1 Basisgerät mit Display und Tasten

4.1.1 LCD-Display

4.1.1.1 farbige Hintergrundbeleuchtung vom Display
In der Art der Bedienung unterscheiden sich die Basisgeräte.
Bedient werden können nur die Basisgeräte mit Display und Tasten EASY-E4-...-12...C1.
Basisgeräte mit LED-Anzeige zur Diagnose EASY-E4-...-12...CX1 und alle Erwei-
terungsgeräte liefern nur eine codierte Anzeige über das Blinkverhalten der LED.
→ Abschnitt "Einschaltverhalten von Steuerrelais easyE4 mit LED-Anzeige", Seite 66
.

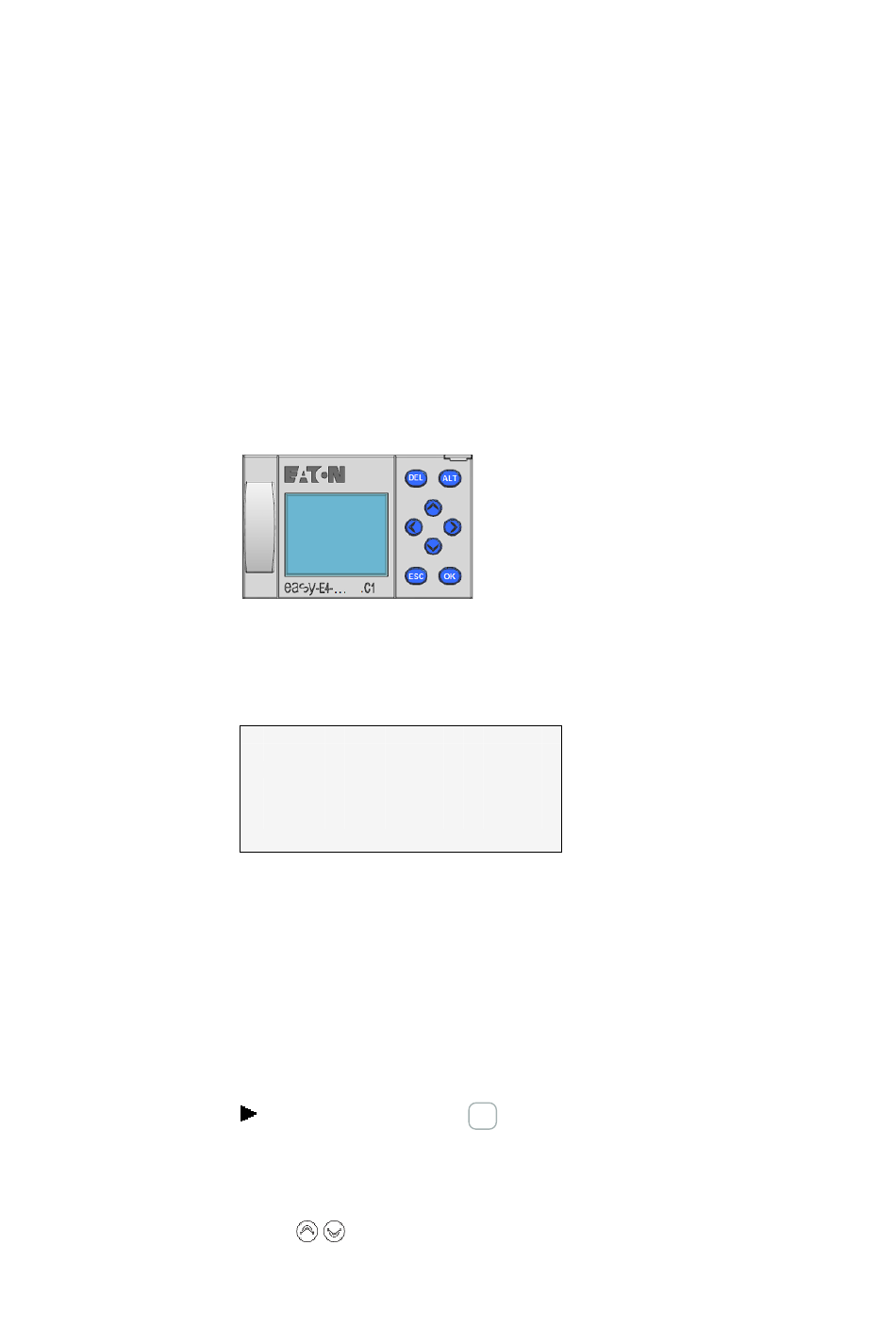

Abb. 51: Display und Tastenfeld am EASY-E4-...-12...C1
Monochrome Geräte-Anzeige mit 6 Zeilen a 16 Zeichen (128 x 96 Pixel).
I 1 . . 4 . 7
N T 1 P
MO 1 3 : 0 8
Q 1 . . 4
M A C : 0 0 2 2 C
1 6 7 . 6 7 . 3 .
Abb. 52: Beispiel Status-Anzeige im Display
Das Display kann Texte, Werte, Parameter und Semigrafiken (Bargraphen) abbilden.
Die Status-Anzeige wird nach dem Einschalten sowie im laufenden Betrieb, nach einer
einstellbaren Zeit, ohne Bedienung am Gerät als Ruhemodus eingeblendet.
Der Hintergrund vom Display kann zum Signalisieren bestimmter Gerätezustände in
weiß, rot oder grün beleuchtet oder ausgeschaltet sein.
Die Helligkeit die Hintergrundbeleuchtung kann in 3 Stufen geregelt werden.
Drücken Sie auf die Taste OK am Gerät, um von der Status-Anzeige das Haupt-
menü zu öffnen.
Die Cursor-Position oder die mögliche Aktion im Display blinkt. Der Haken ✓ zeigt die
aktuelle Anwahl an. Da die Anzeige nur 6 Zeilen umfasst, müssen Sie mit den Cursor-
Tasten ggf. zu den weiteren verfügbaren Zeilen scrollen.
easyE4 11/18 MN050009 DE www.eaton.com
4.1 Basisgerät mit Display und Tasten
8 . .
R U N
7 1 2 3 4 3 E
1
