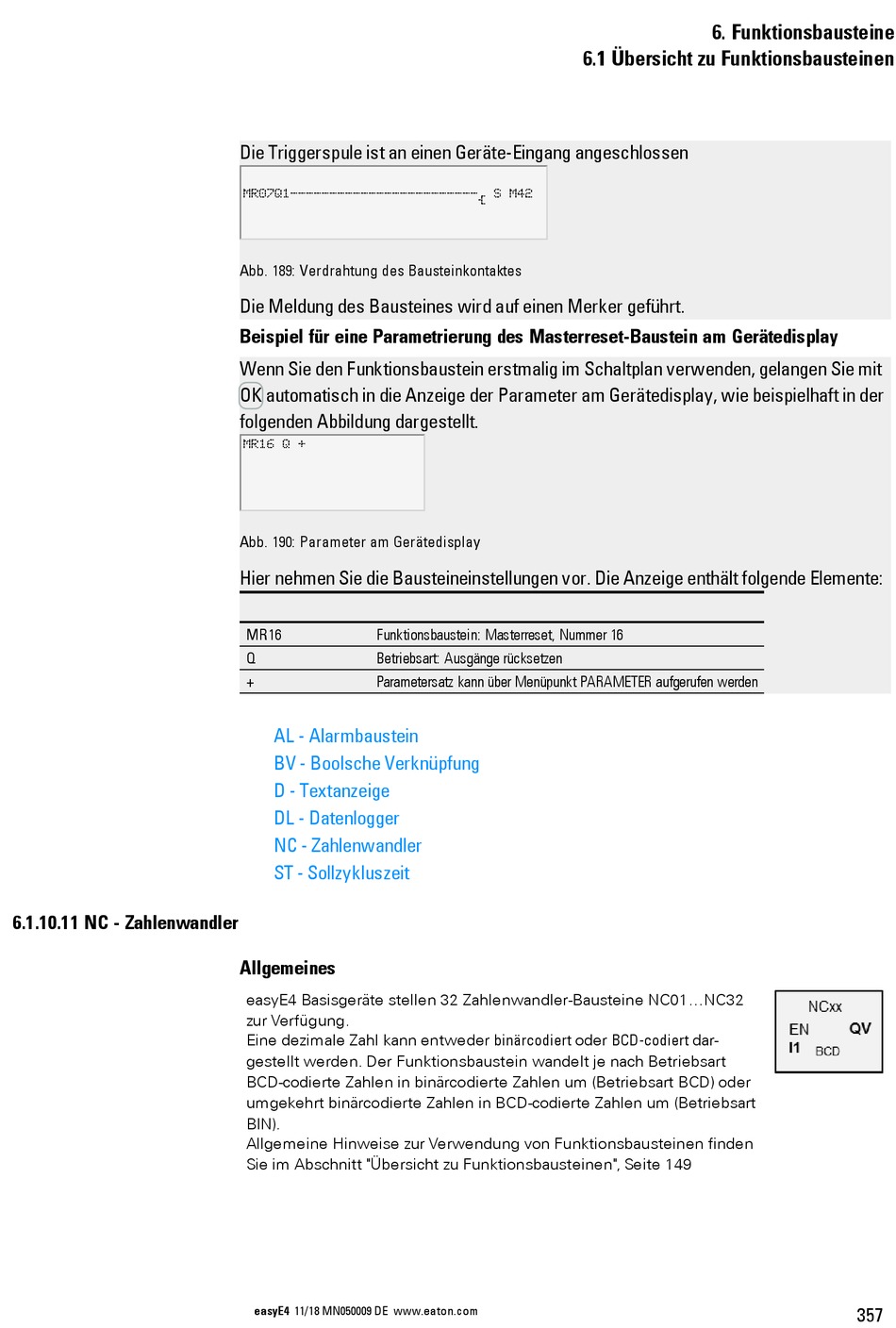

6.1.10.11 NC - Zahlenwandler
Die Triggerspule ist an einen Geräte-Eingang angeschlossen
MR07Q1------------------------
Abb. 189: Verdrahtung des Bausteinkontaktes
Die Meldung des Bausteines wird auf einen Merker geführt.
Beispiel für eine Parametrierung des Masterreset-Baustein am Gerätedisplay
Wenn Sie den Funktionsbaustein erstmalig im Schaltplan verwenden, gelangen Sie mit
OK automatisch in die Anzeige der Parameter am Gerätedisplay, wie beispielhaft in der
folgenden Abbildung dargestellt.
MR16 Q +
Abb. 190: Parameter am Gerätedisplay
Hier nehmen Sie die Bausteineinstellungen vor. Die Anzeige enthält folgende Elemente:
MR16
Funktionsbaustein: Masterreset, Nummer 16
Q
Betriebsart: Ausgänge rücksetzen
+ Parametersatz kann über Menüpunkt PARAMETER aufgerufen werden
AL - Alarmbaustein
BV - Boolsche Verknüpfung
D - Textanzeige
DL - Datenlogger
NC - Zahlenwandler
ST - Sollzykluszeit
Allgemeines
easyE4 Basisgeräte stellen 32 Zahlenwandler-Bausteine NC01...NC32
zur Verfügung.
Eine dezimale Zahl kann entweder binärcodiert oder BCD-codiert dar-
gestellt werden. Der Funktionsbaustein wandelt je nach Betriebsart
BCD-codierte Zahlen in binärcodierte Zahlen um (Betriebsart BCD) oder
umgekehrt binärcodierte Zahlen in BCD-codierte Zahlen um (Betriebsart
BIN).
Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden
Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149
