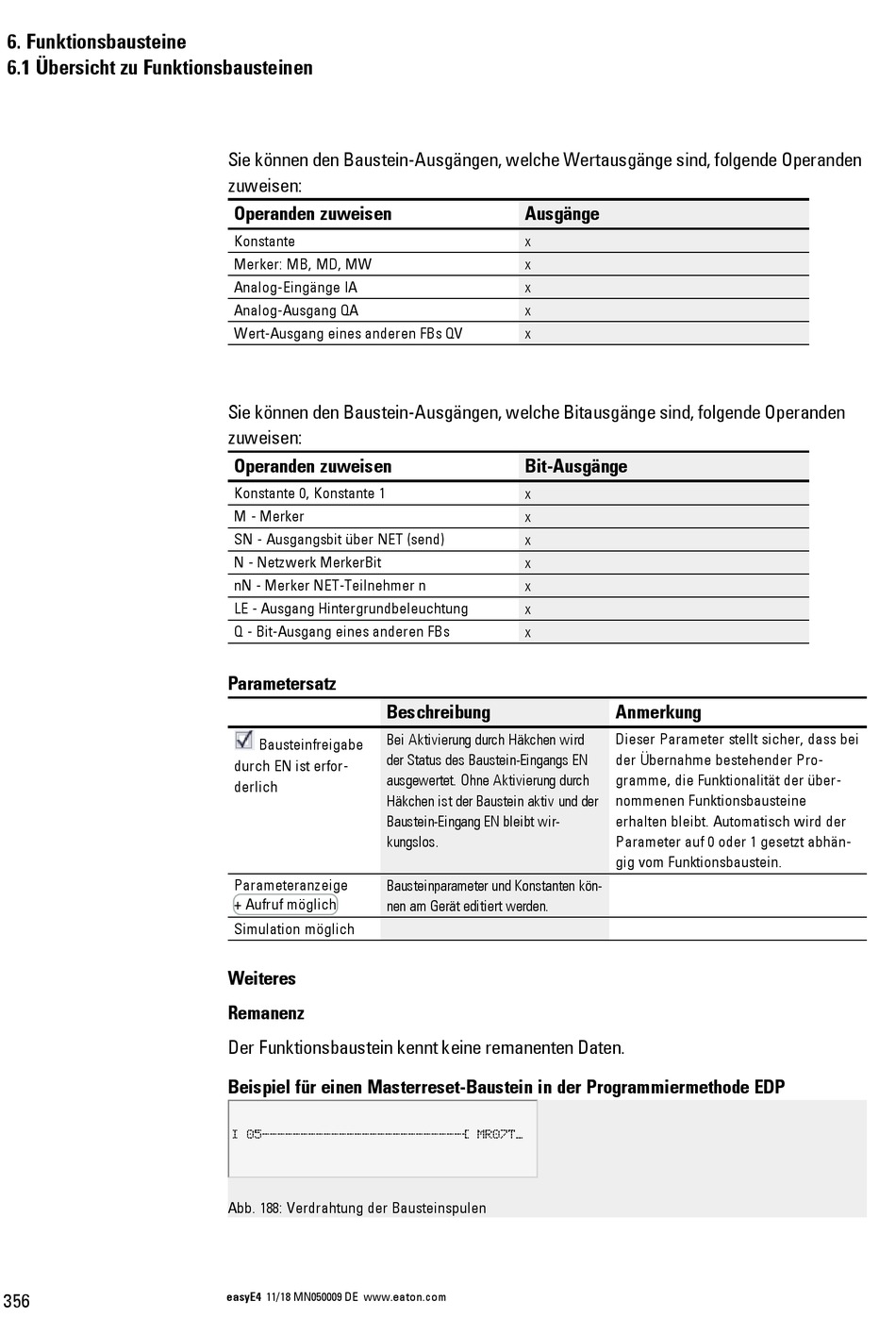

6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
356
Sie können den Baustein-Ausgängen, welche Wertausgänge sind, folgende Operanden
zuweisen:
Operanden zuweisen
Konstante
Merker: MB, MD, MW
Analog-Eingänge IA
Analog-Ausgang QA
Wert-Ausgang eines anderen FBs QV
Sie können den Baustein-Ausgängen, welche Bitausgänge sind, folgende Operanden
zuweisen:
Operanden zuweisen
Konstante 0, Konstante 1
M - Merker
SN - Ausgangsbit über NET (send)
N - Netzwerk MerkerBit
nN - Merker NET-Teilnehmer n
LE - Ausgang Hintergrundbeleuchtung
Q - Bit-Ausgang eines anderen FBs
Parametersatz

Beschreibung

Bei Aktivierung durch Häkchen wird
Bausteinfreigabe
der Status des Baustein-Eingangs EN
durch EN ist erfor-
ausgewertet. Ohne Aktivierung durch
derlich
Häkchen ist der Baustein aktiv und der
Baustein-Eingang EN bleibt wir-
kungslos.
Parameteranzeige
Bausteinparameter und Konstanten kön-
+ Aufruf möglich
nen am Gerät editiert werden.
Simulation möglich
Weiteres
Remanenz
Der Funktionsbaustein kennt keine remanenten Daten.
Beispiel für einen Masterreset-Baustein in der Programmiermethode EDP
I 05--------------------------Ä MR07T_
Abb. 188: Verdrahtung der Bausteinspulen
easyE4 11/18 MN050009 DE www.eaton.com
Ausgänge
x
x
x
x
x
Bit-Ausgänge
x
x
x
x
x
x
x

Anmerkung

Dieser Parameter stellt sicher, dass bei
der Übernahme bestehender Pro-
gramme, die Funktionalität der über-
nommenen Funktionsbausteine
erhalten bleibt. Automatisch wird der
Parameter auf 0 oder 1 gesetzt abhän-
gig vom Funktionsbaustein.
