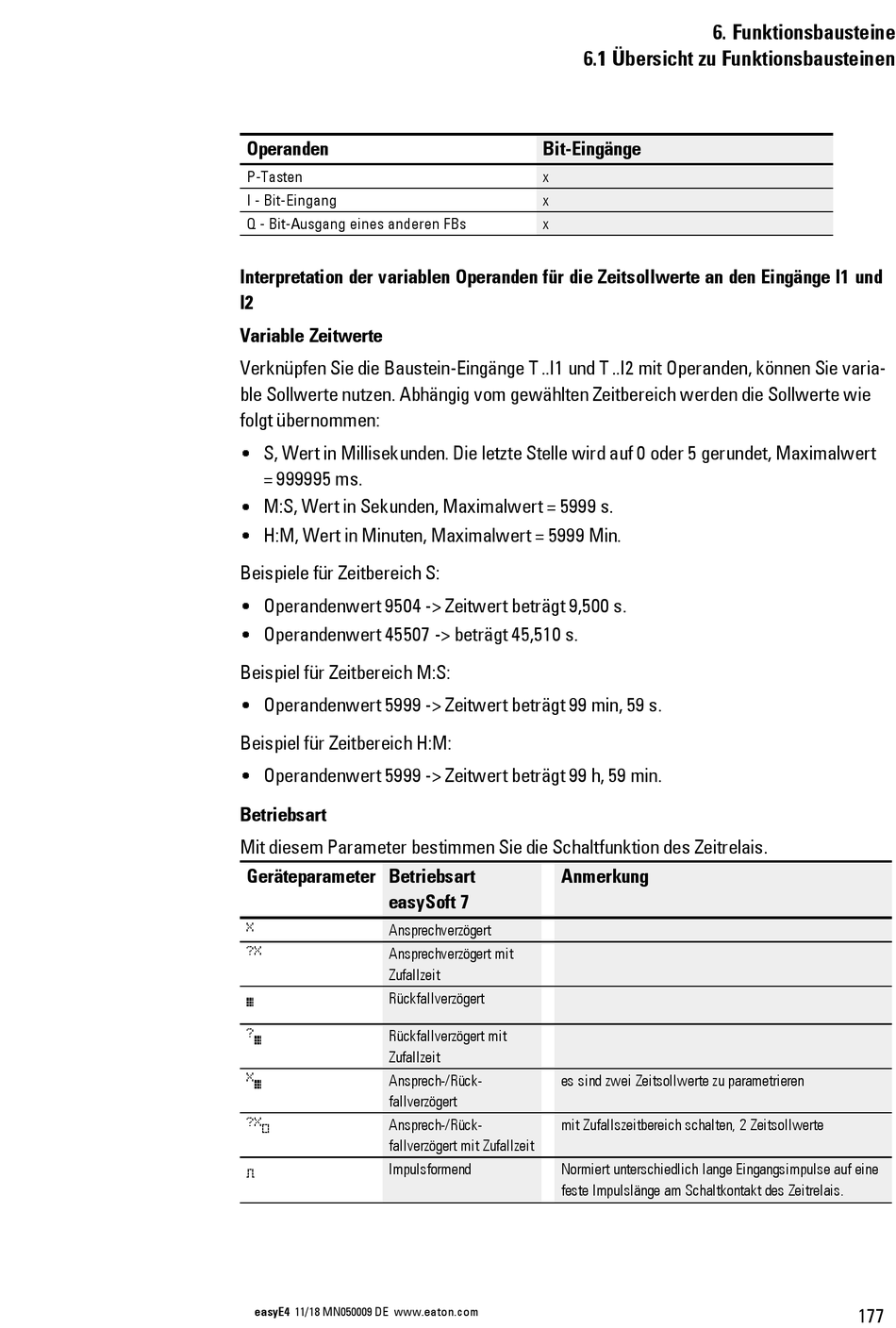

Operanden
P-Tasten
I - Bit-Eingang
Q - Bit-Ausgang eines anderen FBs
Interpretation der variablen Operanden für die Zeitsollwerte an den Eingänge I1 und
I2
Variable Zeitwerte
Verknüpfen Sie die Baustein-Eingänge T ..I1 und T ..I2 mit Operanden, können Sie varia-
ble Sollwerte nutzen. Abhängig vom gewählten Zeitbereich werden die Sollwerte wie
folgt übernommen:
S, Wert in Millisekunden. Die letzte Stelle wird auf 0 oder 5 gerundet, Maximalwert
= 999995 ms.
M:S, Wert in Sekunden, Maximalwert = 5999 s.
H:M, Wert in Minuten, Maximalwert = 5999 Min.
Beispiele für Zeitbereich S:
Operandenwert 9504 -> Zeitwert beträgt 9,500 s.
Operandenwert 45507 -> beträgt 45,510 s.
Beispiel für Zeitbereich M:S:
Operandenwert 5999 -> Zeitwert beträgt 99 min, 59 s.
Beispiel für Zeitbereich H:M:
Operandenwert 5999 -> Zeitwert beträgt 99 h, 59 min.
Betriebsart
Mit diesem Parameter bestimmen Sie die Schaltfunktion des Zeitrelais.
Geräteparameter Betriebsart
easySoft 7
X
Ansprechverzögert
?X
Ansprechverzögert mit
Zufallzeit
Rückfallverzögert
â
?
Rückfallverzögert mit
â
Zufallzeit
X
Ansprech-/Rück-
â
fallverzögert
?X
Ansprech-/Rück-
#
fallverzögert mit Zufallzeit
Impulsformend
ü
easyE4 11/18 MN050009 DE www.eaton.com
6.1 Übersicht zu Funktionsbausteinen
Bit-Eingänge
x
x
x
Anmerkung
es sind zwei Zeitsollwerte zu parametrieren
mit Zufallszeitbereich schalten, 2 Zeitsollwerte
Normiert unterschiedlich lange Eingangsimpulse auf eine
feste Impulslänge am Schaltkontakt des Zeitrelais.
