6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
6.1.8.5 MX - Datenmultiplexer
292
Hier nehmen Sie die Bausteineinstellungen vor. Die Anzeige enthält folgende Elemente:
DB16 Funktionsbaustein: Datenbaustein, Nummer 16
+ Parametersatz kann über Menüpunkt PARAMETER aufgerufen werden
>I1 Eingangswert
Ganzzahliger Wertebereich:
-2 147 483 648...+2 147 483 647
>I2 Gibt den Wert von DB..I1 zum Zeitpunkt des Triggerns aus.
Ganzzahliger Wertebereich:
-2 147 483 648...+2 147 483 647
BC - Block-Vergleich
BT - Block-Transfer
DB - Datenbaustein
MX - Datenmultiplexer
SR - Schieberegister
TB - Tabellenfunktion
Remanenzverhalten
Merkerbereiche
Allgemeines

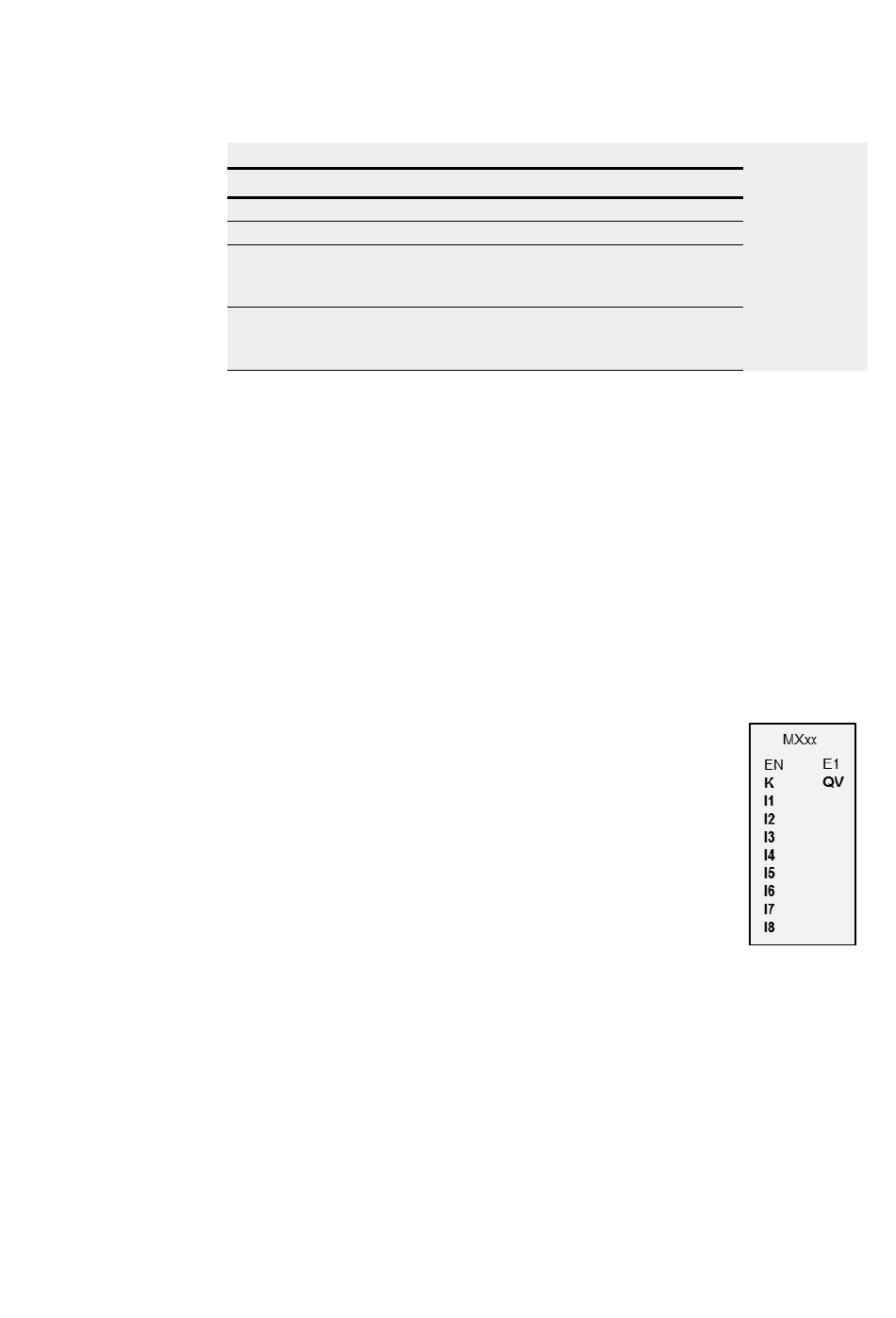

easyE4 Basisgeräte stellen 32 Bausteine Datenmultiplexer
MX01...MX32 zur Verfügung. Mit dem Datenmultiplexer wählen Sie aus
acht Eingangswerten I1...I8 einen Wert aus. Der Baustein stellt diesen
Wert am Ausgang QV zur Weiterverarbeitung bereit.
Über den Eingang K (Kanalnummer) bestimmen Sie, welcher Eingang
zum Ausgang durchgeschaltet wird. Die Kanalnummer 0 schaltet den
Eingang I1 und die letzte Kanalnummer 7 den Eingang I8 an QV.
Ein Anwendungsfall für den Datenmultiplexer MX kann die sequentielle
Vorgabe von bis zu acht verschiedenen Fahrstrecken sein, die Sie an
den Eingang I1 des Bausteins PO-Impulsausgabe übergeben.
Allgemeine Hinweise zur Verwendung von Funktionsbausteinen finden
Sie im Abschnitt "Übersicht zu Funktionsbausteinen", Seite 149
Wirkungsweise
Bei Signalzustand »1« an der EN-Spule wird der Datenwert des am Eingang Ix ange-
legten Operanden zum Ausgang QV durchgeschaltet. Dabei referenziert der an Bau-
stein-Eingang K angelegte Wert den Eingang Ix.
Auch bei gesetztem Eingang EN können Sie die Kanalnummer ändern und damit einen
anderen Eingangswert an QV durchschalten.
Bei Signalzustand »0« an der EN-Spule wird der Ausgang QV in den Signalzustand »0«
gesetzt. Der Baustein führt eine eins aus acht Selektion durch.
