6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
222
Bausteinfreigabe durch EN
ist erforderlich
Parameteranzeige
+ Aufruf möglich
Simulation möglich
Weiteres
Wirkdiagramme

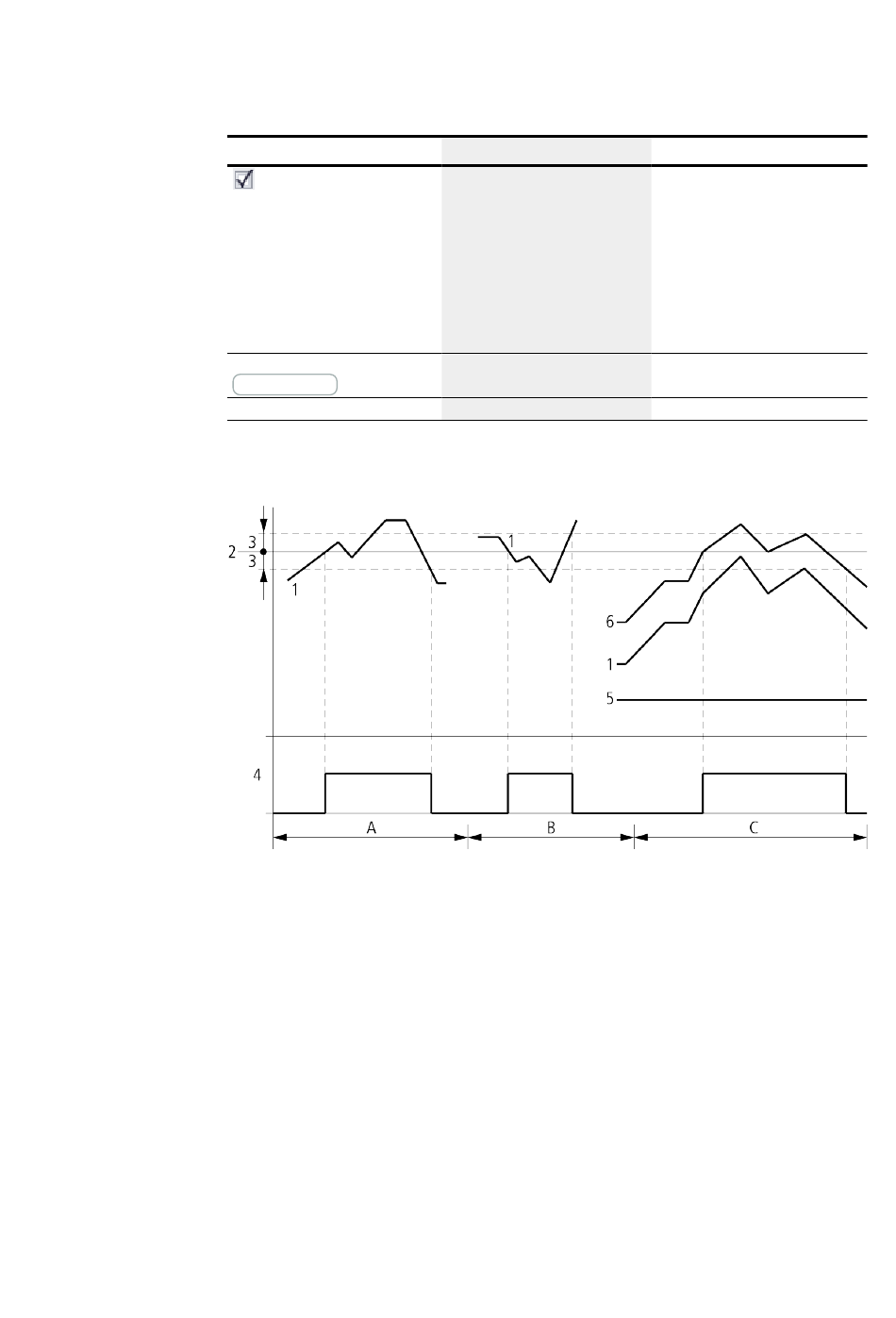

Abb. 139: Wirkdiagramm Analogwerte-Vergleicher
Legende zur Abbildung
1: Istwert an I1
2: Sollwert an I2
3: Hysterese an HY
4: Schaltkontakt Q1 (Schließer)
5: Offset für Wert I1
6: Istwert plus Offset
• Bereich A: Vergleich I1 größer I2
– Der Istwert I1 steigt an.
– Erreicht der Istwert den Sollwert, schaltet der Kontakt.
– Der Istwert verändert sich und fällt unter den Wert Sollwert minus Hysterese.
– Der Kontakt geht in seine Ruhelage.
• Bereich B: Vergleich I1 kleiner I2
easyE4 11/18 MN050009 DE www.eaton.com
Beschreibung
Bei Aktivierung durch Häkchen
wird der Status des Baustein-Ein-
gangs EN ausgewertet. Ohne Akti-
vierung durch Häkchen ist der
Baustein aktiv und der Baustein-Ein-
gang EN bleibt wirkungslos.
Bausteinparameter und Konstanten
können am Gerät editiert werden.
Anmerkung
Dieser Parameter stellt sicher,
dass bei der Übernahme beste-
hender Programme, die Funk-
tionalität der übernommenen
Funktionsbausteine erhalten
bleibt. Automatisch wird der
Parameter auf 0 oder 1 gesetzt
abhängig vom Funk-
tionsbaustein.
