6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
Abb. 115: Wirkdiagramm Zeitrelais ansprechverzögert (mit/ohne Zufallsschalten)
• Bereich D: Die Stoppspule ist nach Ablauf der Zeit unwirksam.
• Bereich E: Die Resetspule setzt das Relais und den Kontakt zurück.
• Bereich F: Nach Aktivierung der Resetspule wird der Schaltkontakt ausgeschaltet und der interne
Zeitzähler zurückgesetzt. Das Funktionsrelais erwartet einen neuen Triggerimpuls.
Wirkungsweise bei Betriebsart Zeitrelais, rückfallverzögert mit und ohne Zufalls-
schalten
Zufallschalten, mit und ohne Retriggerung
Der Kontakt der Zeitrelais schaltet zufällig innerhalb des Sollwertbereiches.
Retriggerung
Läuft die Zeit und die Triggerspule wird erneut an und abgesteuert, wird der Istwert auf
Null gesetzt. Die Zeit ab dem Sollwert läuft wieder komplett ab.

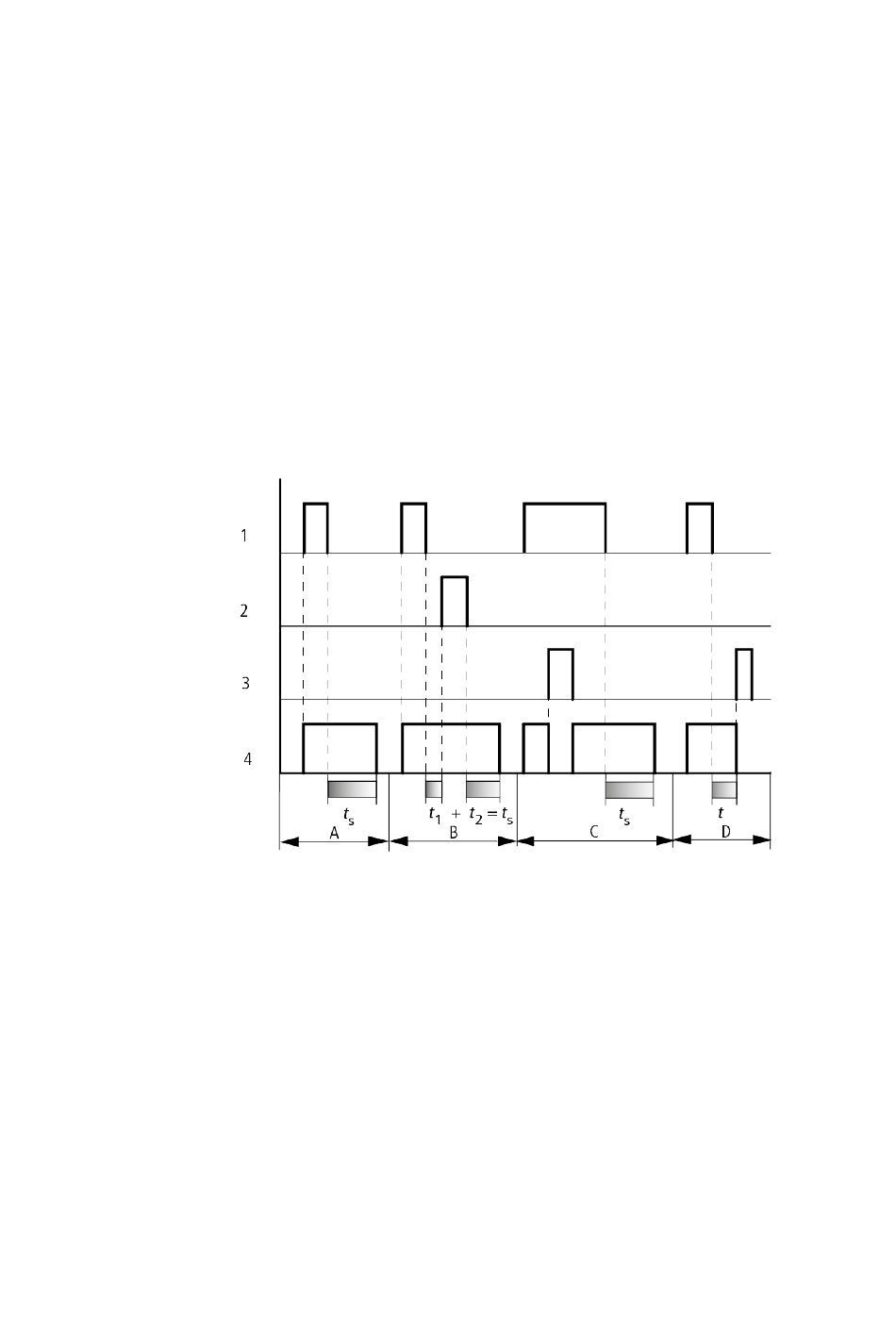

Abb. 116: Wirkdiagramm Zeitrelais rückfallverzögert
(mit/ohne Zufallsschalten, mit/ohne Retriggerung)
1: Triggerspule T..EN
2: Stoppspule T..ST
3: Resetspule T..RE
4: Schaltkontakt (Schließer) T..Q1
ts: Sollzeit.
• Bereich A: Nach dem Abschalten der Triggerspule läuft die Zeit ab.
• Bereich B: Die Stoppspule hält den Ablauf der Zeit an.
• Bereich C: Die Resetspule setzt das Relais und den Kontakt. zurück.
Wenn die Resetspule abfällt, arbeitet das Relais normal weiter.
• Bereich D: Die Resetspule setzt das Relais und den Kontakt während des Ablaufs der Zeit zurück.
