6. Funktionsbausteine
6.1 Übersicht zu Funktionsbausteinen
180
Der Kontakt der Zeitrelais schaltet zufällig innerhalb des Sollwertbereiches.

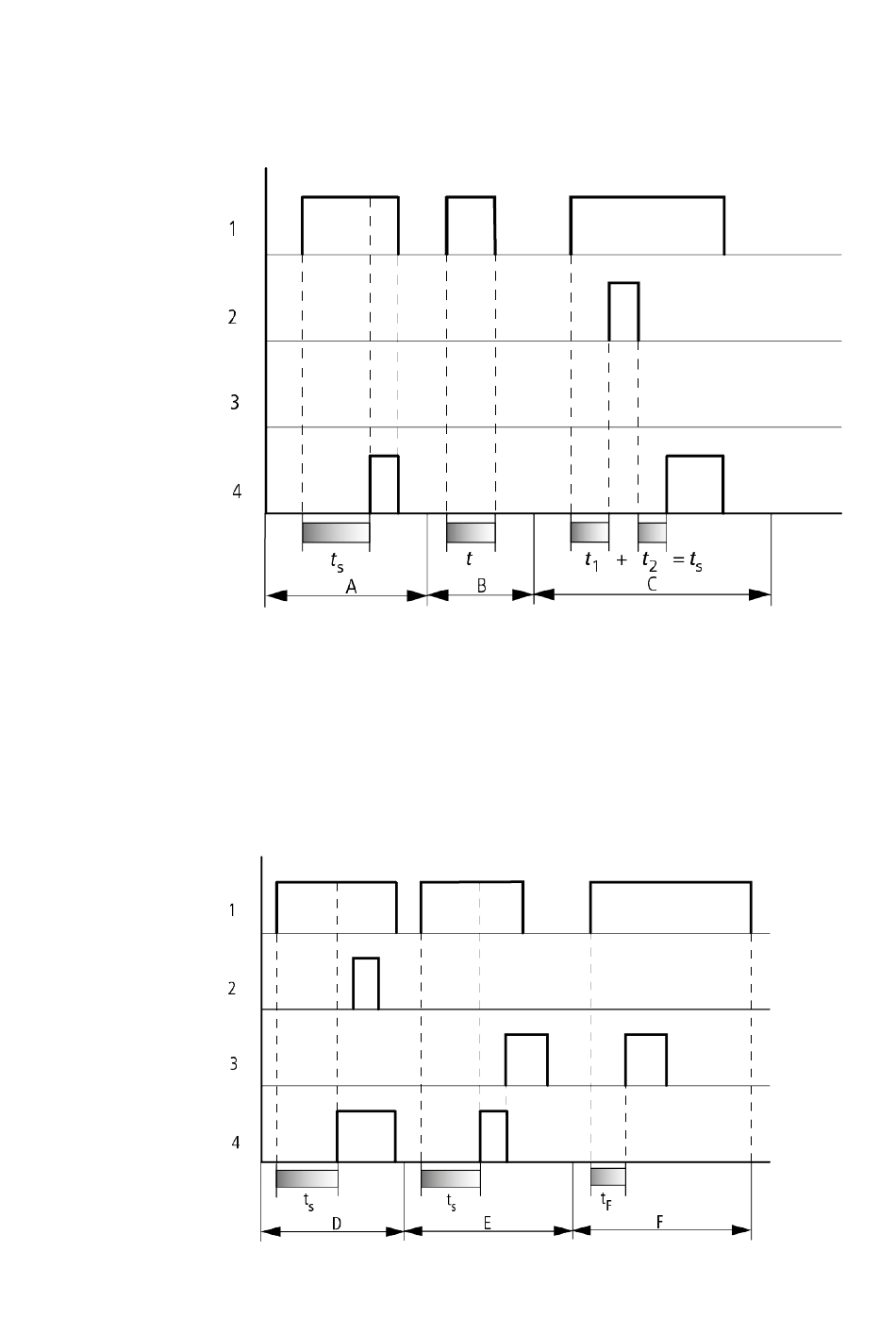

Abb. 114: Wirkdiagramm Zeitrelais ansprechverzögert (mit/ohne Zufallsschalten)
1: Triggerspule T..EN
2: Stoppspule T..ST
3: Resetspule T..RE
4: Schaltkontakt (Schließer) T..Q1
ts: Sollzeit
• Bereich A: Ab dem eingestellten Sollwert läuft die Zeit ab.
• Bereich B: Die Zeit läuft nicht ab, weil die Triggerspule frühzeitig abfällt.
• Bereich C: Die Stoppspule hält den Ablauf der Zeit an.
