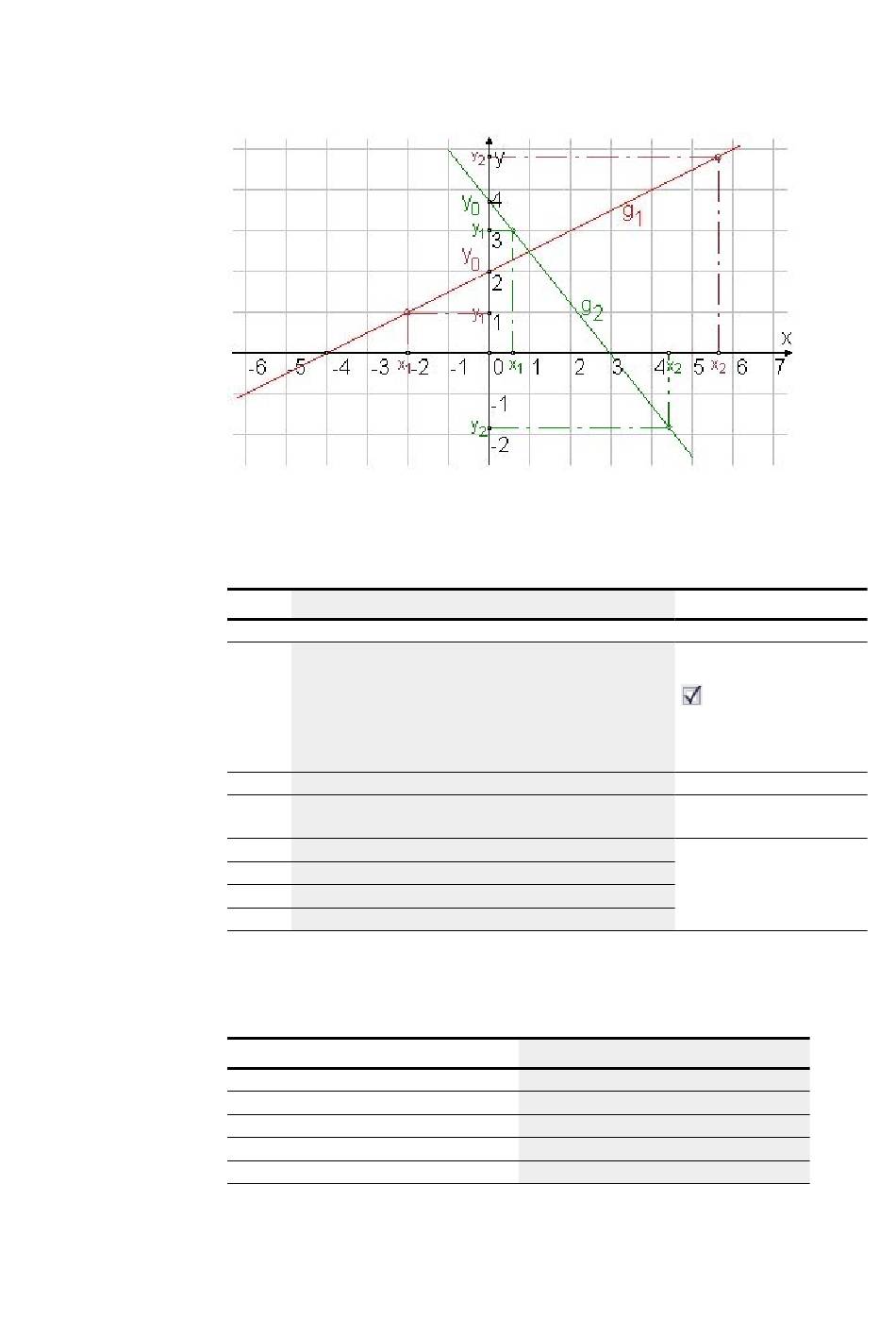

Abb. 147: Abbildung: Mathematischer Zusammenhang
Der Baustein und seine Parameter
Baustein-Eingänge
Beschreibung
(Bit)
EN 1: Aktiviert den Baustein.
(DWord)
I1 Eingangswert, Wertebereich: 32 Bit
X1 Erste Skala; Stützpunkt 1
Y1 Erste Skala; Stützpunkt 2
X2 Zweite Skala; Stützpunkt 1
Y2 Zweite Skala; Stützpunkt 2

Operanden zuweisen

Sie können den Baustein-Eingängen, welche Werteingänge sind, folgende Operanden
zuweisen:
Operanden
Konstante
MD, MW, MB - Merker
IA - Analog-Eingänge
QA - Analog-Ausgänge
QV - Wert-Ausgang eines anderen FBs
easyE4 11/18 MN050009 DE www.eaton.com
Anmerkung
Voraussetzung ist, dass Para-
meter
EN ist erforderlich
durch Häkchen aktiviert
wurde.
(DWord)
Ganzzahliger Wertebereich:
-2 147 483 648...+2 147 483 647
Wertebereich: 32 Bit
Wert-Eingänge
x
x
x
x
x
Bausteinfreigabe durch
