Beobachtung der
Übertragung im
Siemens SIMATIC
Manager
Nutzdaten
eingeben
HB140D - CPU - Rev. 07/43
Als Ausgangspunkt werden parametrierte CPs und urgelöschte CPUs,
deren RUN/STOP-Schalter in der Grundstellung STOP steht, voraus-
gesetzt.
Übertragen Sie das zuvor beschriebene Kommunikationsprojekt in beide
CPUs und bringen Sie diese in RUN.

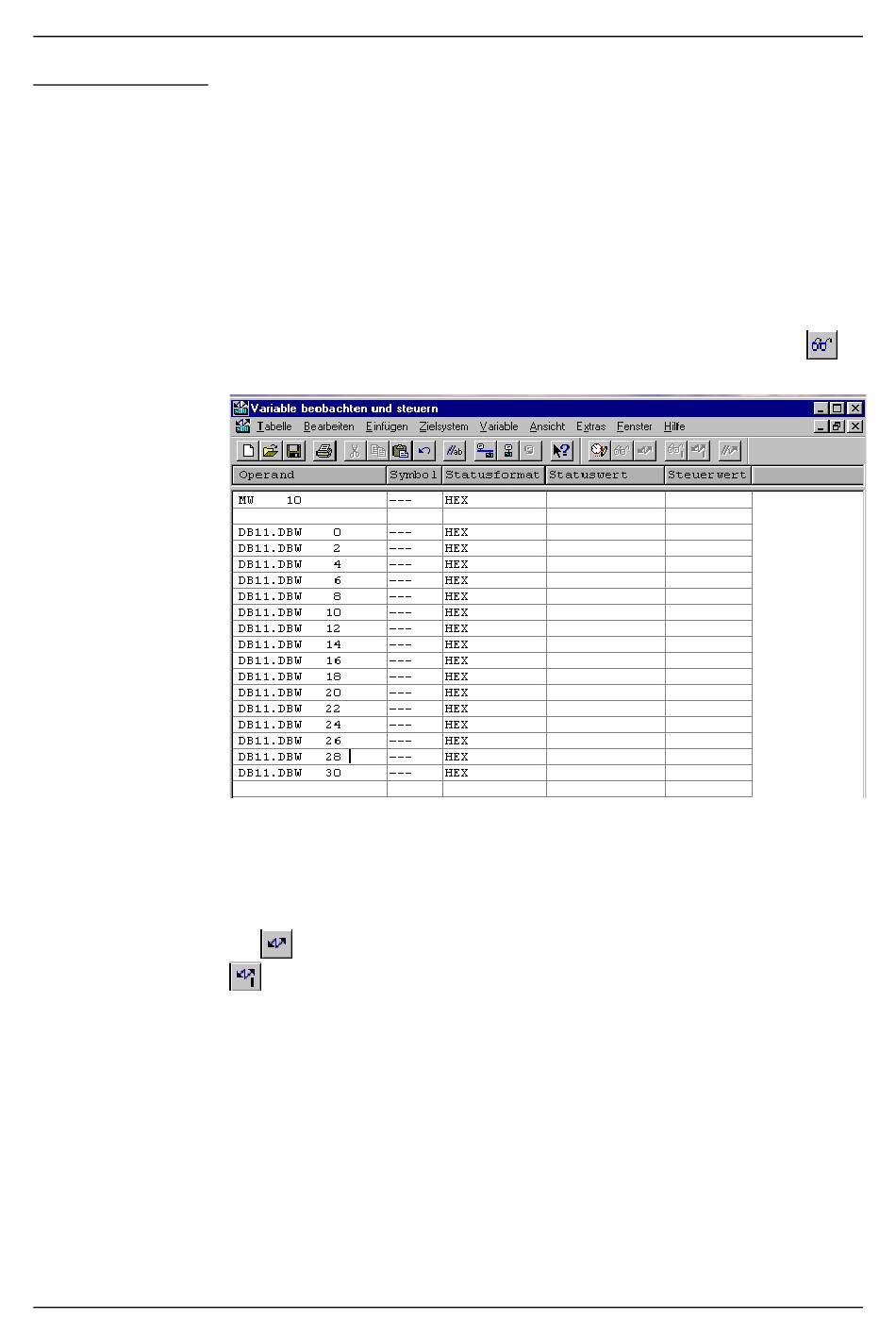

Starten Sie den Siemens SIMATIC Manager und führen Sie zur
Beobachtung des Sendeauftrags die folgenden Schritte aus:
• Zielsystem > Variable beobachten/steuern
• Tragen Sie unter "Operand" die entsprechende Datenbaustein-Nr. und
das Datenwort ein (DB11.DBB 0-31).
• Stellen Sie eine Verbindung her und klicken Sie auf "beobachten"
Ab DBB 2 können Nutzdaten eingetragen werden. Gehen Sie hierzu mit
dem Cursor auf Steuerwert und tragen Sie einen zu übertragenden Wert
ein, wie z.B. W#16#1111.
Mit übertragen Sie den Steuerwert bei jedem Zyklusdurchlauf bzw. mit
einmalig.
