Allgemeine Beschreibung System 300

Das System 300
System 300V

System 300S

Übersicht
Handbücher
HB140D - CPU - Rev. 07/43
Das System 300 ist ein modulares zentral wie dezentral einsetzbares
Automatisierungssystem für Anwendungen im mittleren und oberen
Leistungsbereich. Die einzelnen Module werden direkt auf der Profilschiene
montiert und über Busverbinder, die von hinten an die Module gesteckt
werden, gekoppelt.
Die CPUs des System 300 von VIPA sind befehlskompatibel zur S7-300
von Siemens.
Bei VIPA wird unterschieden zwischen System 300V und System 300S.
• System 300V
Mit dem System 300V können Sie Automatisierungsaufgaben zentral
und dezentral lösen. Die einzelnen Module des System 300V von VIPA
sind funktionsgleich zu Siemens. Durch den kompatiblen Rückwandbus
sind somit Module von VIPA und Siemens mischbar.
• System 300S
Das System 300S erweitert den zentralen Bereich um Hochgeschwin-
digkeits-CPUs, die den SPEED7-Chip integriert haben. Zusätzlich
besitzen manche CPUs des System 300S einen parallelen SPEED-Bus,
über den Sie modular schnelle Peripherie-Module, wie IOs oder Bus-
Master ankoppeln können.
System 300V
dezentral
Profibus CAN
Peripherie
Dig. IN / Dig. OUT / Anal. IN / Anal. OUT / CP

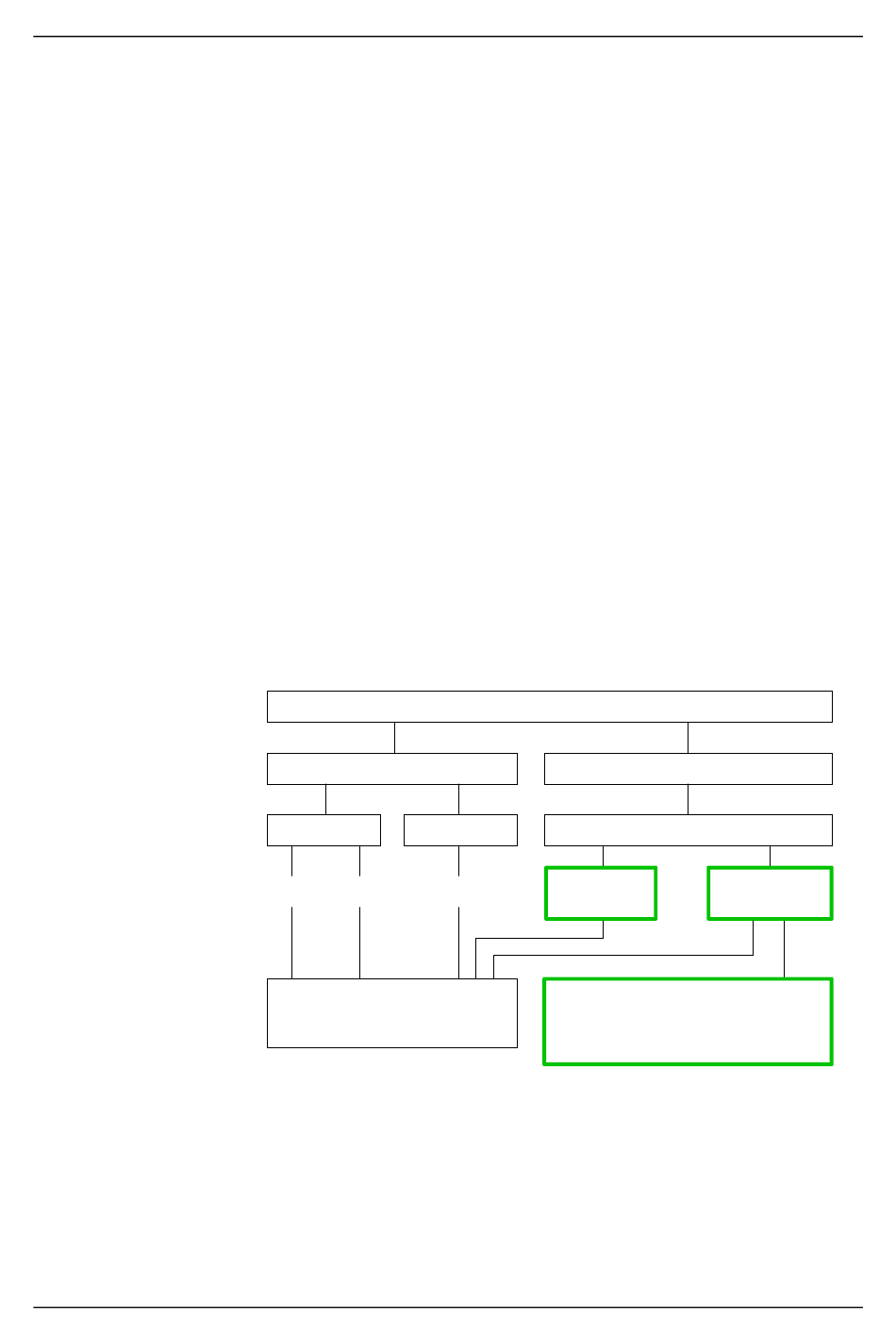

In diesem Handbuch ist das System 300S beschrieben. Dies umfasst die
SPEED7-CPUs 31xS und die Peripherie-Module für SPEED-Bus (dick grün
umrahmt).
Die Beschreibung der System 300V CPU 31x und die zugehörigen
Peripherie-Module,
Spannungsversorgungen und Bus-Koppler finden Sie in HB 130.
VIPA System 300
zentral
SPS-CPU SPS-CPU
für STEP ® 7 von Siemens
für STEP
CANopen-Master/Slave / CP / Dig. I/O / Anal. I/O
wie digitale und analoge Ein-/Ausgabe-Module,
Teil 1 Grundlagen
System 300S
zentral
SPS-CPU
mit SPEED7 mit SPEED7 und SPEED-Bus
® 7 von Siemens für STEP
SPEED-Bus-Peripherie
Profibus DP-Master / INTERBUS-Master
® 7 von Siemens
1-5
