Inhaltsverzeichnis

Quicklinks

Handbuch
VIPA System 300S
SPEED7 - CPU
Best.-Nr.: VIPA HB140D_CPU
Rev. 07/43
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VIPA System 300S

Inhaltszusammenfassung für VIPA System 300S

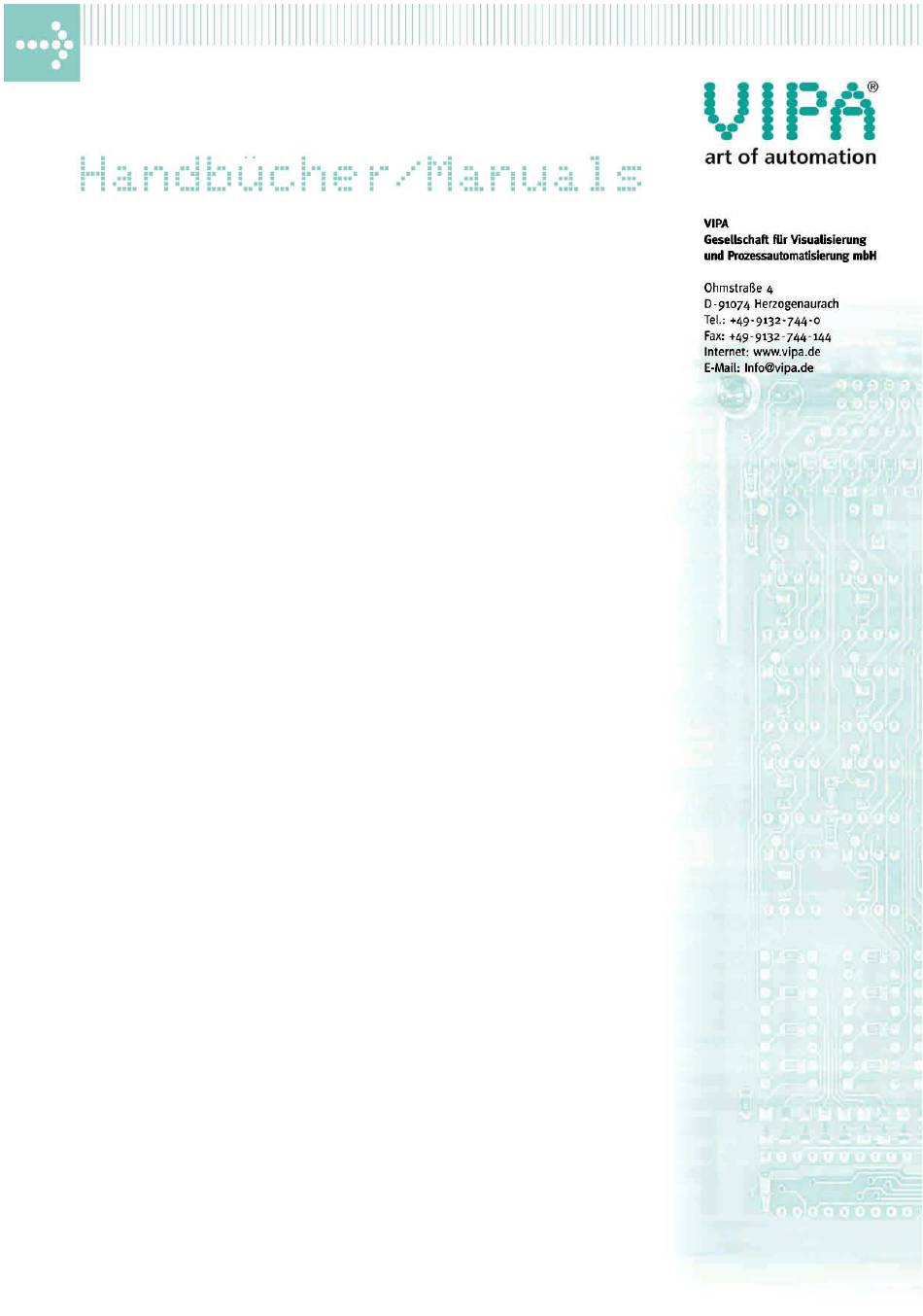

  • Seite 1 Handbuch VIPA System 300S SPEED7 - CPU Best.-Nr.: VIPA HB140D_CPU Rev. 07/43...

  • Seite 2: Lerrzeichen

    Lerrzeichen...
  • Seite 3 Handbuch VIPA System 300S SPEED7 Über dieses Handbuch Die Angaben in diesem Handbuch erfolgen ohne Gewähr. Änderungen des Inhalts können jederzeit ohne Vorankündigung erfolgen. © Copyright 2007 VIPA, Gesellschaft für Visualisierung und Prozess- automatisierung mbH Ohmstraße 4, D-91074 Herzogenaurach, Tel.: +49 (91 32) 744 -0 Fax.: +49 (91 32) 744-144...
  • Seite 4 Handbuch VIPA System 300S SPEED7 Über dieses Handbuch Über dieses Handbuch Das Handbuch beschreibt die bei VIPA erhältlichen System 300S SPEED7 CPUs ab Firmware Version 3.0.0. Hier finden Sie neben einer Produktübersicht eine detaillierte Beschreibungen der einzelnen Module. Sie erhalten Informationen für den Anschluss und die Handhabe der CPUs im System 300S.

  • Seite 5: Inhaltsverzeichnis

    Teil 1 Grundlagen ................1-1 Sicherheitshinweis für den Benutzer ............ 1-2 Hinweise zum Einsatz der MPI-Schnittstelle......... 1-3 Hinweise zum Green Cable von VIPA ..........1-4 Allgemeine Beschreibung System 300 ..........1-5 System 300S..................1-6 Hinweise zur Projektierung..............1-10 Arbeitsweise einer CPU..............1-14 Programme der CPU 31xS..............
  • Seite 6 Handbuch VIPA System 300S SPEED7 Inhaltsverzeichnis Teil 5 Einsatz E/A-Peripherie CPU 314ST........5-1 Übersicht ....................5-2 Ein-/Ausgabe-Bereich ................5-3 Analog-Teil ................... 5-5 Analog-Teil - Parametrierung ............... 5-9 Analog-Teil - Diagnosefunktionen ............5-13 Digital-Teil ..................5-16 Zähler - Schnelleinstieg ..............5-18 Zähler - Parametrierung ..............

  • Seite 7: Benutzerhinweise

    Handbuch VIPA System 300S SPEED7 Benutzerhinweise Benutzerhinweise Das Handbuch beschreibt die bei VIPA erhältlichen System 300S SPEED7 Zielsetzung und CPUs. Beschrieben wird Aufbau, Projektierung und Anwendung. Inhalt Das Handbuch ist geschrieben für Anwender mit Grundkenntnissen in der Zielgruppe Automatisierungstechnik. Das Handbuch ist in Kapitel gegliedert. Jedes Kapitel beschreibt eine Aufbau des abgeschlossene Thematik.

  • Seite 8: Sicherheitshinweise

    Handbuch VIPA System 300S SPEED7 Sicherheitshinweise Sicherheitshinweise Die SPEED7 ist konstruiert und gefertigt für: Bestimmungs- gemäße • alle VIPA System-300-Komponenten Verwendung • Kommunikation und Prozesskontrolle • Allgemeine Steuerungs- und Automatisierungsaufgaben • den industriellen Einsatz • den Betrieb innerhalb der in den technischen Daten spezifizierten Umgebungsbedingungen •...

  • Seite 9: Teil 1 Grundlagen

    Im Rahmen dieser Grundlagen folgen Hinweise im Umgang und Infor- Überblick mationen über Projektierung eines SPEED7 Systems von VIPA. Auch finden Sie hier allgemeine Angaben zum System 300S wie Maße, und Umgebungsbedingungen. Beachten Sie bitte auch die Hinweise zur MPI-Schnittstelle und zum Green...

  • Seite 10: Sicherheitshinweis Für Den Benutzer

    Handbuch VIPA System 300S SPEED7 Teil 1 Grundlagen Sicherheitshinweis für den Benutzer VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS- Handhabung Technik bestückt. Diese Bauelemente sind hoch empfindlich gegenüber elektrostatisch Überspannungen, die z.B. bei elektrostatischer Entladung entstehen. gefährdeter Zur Kennzeichnung dieser gefährdeten Baugruppen wird nachfolgendes...

  • Seite 11: Hinweise Zum Einsatz Der Mpi-Schnittstelle

    MPI-Funktionalität. Wichtige Hinweise zum Einsatz von MPI-Kabeln Bei Einsatz eines MPI-Kabels an den CPUs von VIPA ist darauf zu achten, dass der Pin 1 nicht verbunden ist. Dies kann zu Transferproblemen führen und ggf. an der CPU einen Defekt herbeiführen! Insbesondere Profibus-Kabel von Siemens, wie beispielsweise das Kabel mit der Best.-Nr.

  • Seite 12: Hinweise Zum Green Cable Von Vipa

    Was ist das Einsatz an VIPA System-Komponenten konfektioniert ist. Green Cable Das Green Cable ist ein Programmier- und Downloadkabel für VIPA CPUs mit MP I-Buchse sowie VIPA Feldbus-Master. Sie erhalten das Green Cable von VIPA unter der Best.-Nr.: VIPA 950-0KB00.

  • Seite 13: Allgemeine Beschreibung System 300

    Dig. IN / Dig. OUT / Anal. IN / Anal. OUT / CP Profibus DP-Master / INTERBUS-Master CANopen-Master/Slave / CP / Dig. I/O / Anal. I/O In diesem Handbuch ist das System 300S beschrieben. Dies umfasst die Übersicht SPEED7-CPUs 31xS und die Peripherie-Module für SPEED-Bus (dick grün Handbücher...

  • Seite 14: System 300S

    Anbindung der SPEED-Bus-Peripherie-Module über einen SPEED-Bus- Busverbinder links von der CPU. SPEED-Bus (parallel) Standard-Bus (seriell) Im System 300S stehen verschiedene CPUs zur Verfügung. Programmiert CPU 31xS  wird in STEP 7 von Siemens. Hierzu können Sie WinPLC7 von VIPA oder den Siemens SIMATIC Manager verwenden.
  • Seite 15 Handbuch VIPA System 300S SPEED7 Teil 1 Grundlagen Der SPEED-Bus ist ein von VIPA entwickelter 32Bit Parallel-Bus mit einer SPEED-Bus maximalen Datenrate von 40MByte/s. Über SPEED-Bus haben Sie die Möglichkeit bis zu 16 SPEED-Bus-Module an Ihre CPU 31xS zu koppeln.
  • Seite 16 • Maße Grundgehäuse: 1fach breit: (BxHxT) in mm: 40x125x120 2fach breit: (BxHxT) in mm: 80x125x120 Module und CPUs aus dem System 300 von VIPA und Siemens können Kompatibilität als Mischkonfiguration am "Standard"-Bus eingesetzt werden. Die Projektierung erfolgt unter WinPLC7 von VIPA oder im Hardware- Konfigurator von Siemens.
  • Seite 17 Handbuch VIPA System 300S SPEED7 Teil 1 Grundlagen Sie können Ihre Projekte von Ihrem PC seriell an die CPU übertragen, Green Cable indem Sie das "Green Cable" verwenden. Bitte beachten Sie hierbei die Hinweise zum Green Cable in diesem Kapitel.

  • Seite 18: Hinweise Zur Projektierung

    • Projektierung aller SPEED-Bus-Module als einzelne DP-Slaves in einem virtuellen DP-Master-Modul (speedbus.gsd erforderlich) Hinweis! Bitte verwenden Sie zur Projektierung einer CPU 31xS von VIPA immer die CPU 318-2DP (6ES7 318-2AJ00-0AB0/V3.0) von Siemens aus dem Hardware-Katalog. Zur Projektierung werden fundierte Kenntnisse im Umgang mit dem...
  • Seite 19 Um kompatibel mit dem Siemens SIMATIC Manager zu sein, sind folgende Schritte durchzuführen: • Vorbereitung Starten Sie den Hardware-Konfigurator von Siemens und Standard-Bus binden Sie die speedbus.gsd für den SPEED-Bus von VIPA Steckpl. Modul ein. • Projektierung der CPU CPU 318-2 Projektieren Sie eine CPU 318-2DP (318-2AJ00-0AB00 V3.0).
  • Seite 20 Handbuch VIPA System 300S SPEED7 Teil 1 Grundlagen In der nachfolgenden Abbildung sind alle Projektierschritte nochmals Zusammenfassung zusammengefasst: SPEED-Bus (parallel) Standard-Bus (seriell) Standard-Bus Steckpl. Modul CPU 318-2 Ethernet MPI/DP PG/OP IM360 intern DP-Master CP343 CP343 DP-Master CPU 31xS Slot: Ethernet-PG/OP intern...
  • Seite 21 Projektierung der Die Projektierung der CANopen-Master am SPEED-Bus erfolgt unter CAN-Master am WinCoCT (Windows CANopen Configuration Tool) von VIPA. SPEED-Bus Aus WinCoCT exportieren Sie Ihr Projekt als wld-Datei. Die wld-Datei können Sie in Ihren Hardware-Konfigurator von Siemens importieren. Eine zusätzliche Einbindung am Standard-Bus ist nicht erforderlich.

  • Seite 22: Arbeitsweise Einer Cpu

    Teil 1 Grundlagen Arbeitsweise einer CPU Die CPU enthält einen Standardprozessor mit internem Programm- Allgemein speicher. In Verbindung mit der System 300S Peripherie erhalten Sie ein leistungsfähiges Gerät zur Prozessautomatisierung innerhalb der System 300S Familie. In einer CPU gibt es folgende Arbeitsweisen: •...

  • Seite 23: Programme Der Cpu 31Xs

    Handbuch VIPA System 300S SPEED7 Teil 1 Grundlagen Programme der CPU 31xS Das in jeder CPU vorhandene Programm unterteilt sich in: Übersicht • Systemprogramm • Anwenderprogramm Das Systemprogramm organisiert alle Funktionen und Abläufe der CPU, Systemprogramm die nicht mit einer spezifischen Steuerungsaufgabe verbunden sind.
  • Seite 24 Handbuch VIPA System 300S SPEED7 Teil 1 Grundlagen Der Merkerbereich ist ein Speicherbereich, auf den Sie über Ihr Anwender- Merker programm mit entsprechenden Operationen zugreifen können. Verwenden Sie den Merkerbereich für oft benötigte Arbeitsdaten. Sie können auf folgende Datentypen zugreifen: •...

  • Seite 25: Teil 2 Montage Und Aufbaurichtlinien

    Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Teil 2 Montage und Aufbaurichtlinien In diesem Kapitel finden Sie alle Informationen, die für den Aufbau und die Überblick Verdrahtung einer Steuerung aus den Komponenten des System 300 erforderlich sind.

  • Seite 26: Übersicht

    Busverbinder verbunden werden, erfolgt die Anbindung der SPEED-Bus- Peripherie-Module über eine in die Profilschiene integrierte SPEED-Bus- Steckleiste links von der CPU. Von VIPA erhalten Sie Profilschienen mit integriertem SPEED-Bus für 2, 6, 10 oder 16 SPEED-Bus-Peripherie- Module in unterschiedlichen Längen.

  • Seite 27: Einbaumaße

    Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Einbaumaße Hier finden Sie alle wichtigen Maße des System 300. Übersicht 1fach breit (BxHxT) in mm: 40 x 125 x 120 Maße Grundgehäuse 2fach breit (BxHxT) in mm: 80 x 125 x 120 Montagemaße...

  • Seite 28: Montage Standard-Bus

    Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Montage Standard-Bus Sofern Sie keine SPEED-Bus-Module einsetzen, erfolgt die Montage am Vorgehensweise Standard-Bus rechts der CPU nach folgender Vorgehensweise: • Verschrauben Sie die Profilschiene mit dem Untergrund (Schraubengröße: M6) so, dass mindestens 65mm Raum oberhalb und 40mm unterhalb der Profilschiene bleibt.

  • Seite 29: Montage Speed-Bus

    Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Montage SPEED-Bus Für den Einsatz von SPEED-Bus-Modulen ist eine vorkonfektionierte Vorkonfektionierte SPEED-Bus-Steckleiste erforderlich. Diese erhalten Sie schon montiert auf SPEED-Bus- einer Profilschiene mit 2, 6, 10 oder 16 Erweiterungs-Steckplätzen. Profil-Schiene...

  • Seite 30: Montage Speed-Bus

    Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Montage SPEED- Bus-Module • Entfernen Sie mit einem geeigneten Schrauben- dreher die entsprechenden Schutzabdeckungen über den SPEED-Bus-Steckplätzen, indem Sie diese entriegeln und nach unten abziehen. Da es sich bei SPEED-Bus um einen parallelen Bus handelt, müssen nicht alle SPEED-Bus-...
  • Seite 31 Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Montage CPU mit Standard-Bus- Modulen • Sollen auch Standard-Module gesteckt werden, nehmen Sie einen Busverbinder und stecken Sie ihn, wie gezeigt, von hinten an die CPU. • Setzen Sie die CPU zwischen den beiden Positionierhilfen an dem mit "CPU SPEED7"...

  • Seite 32: Verdrahtung

    Verdrahtung Die Spannungsversorgungen und CPUs werden ausschließlich mit Übersicht Federklemm-Kontakten ausgeliefert. Für die Signalbaugruppen sind bei VIPA die Frontstecker mit Federklemm- oder mit Schraubkontakten erhältlich. Nachfolgend sind alle Anschlussarten der Spannungsversor- gungen, CPUs und Ein-/Ausgabe-Module aufgeführt. Gefahr! • Die Spannungsversorgungen sind vor dem Beginn von Installations- und Instandhaltungsarbeiten unbedingt freizuschalten, d.h.
  • Seite 33 Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Zur Verdrahtung der Spannungsversorgung einer CPU beispielsweise Federklemmtechnik (grün) kommen grüne Stecker mit Federzugklemmtechnik zum Einsatz. Auch hier können Sie Drähte mit einem Querschnitt von 0,08mm 2,5mm anschließen. Hierbei dürfen sowohl flexible Litzen ohne Aderend- hülse, als auch starre Leiter verwendet werden.
  • Seite 34 Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Nachfolgend ist die Verdrahtung der 2 Frontstecker-Varianten aufgezeigt: Frontstecker der Ein-/Ausgabe- Für die Ein-/Ausgabe-Module sind bei VIPA folgende Stecker erhältlich: Module 20-fach Schraubtechnik 40-fach Schraubtechnik VIPA 392-1AJ00 VIPA 392-1AM00 Öffnen Sie die Frontklappe Ihres Ein-/Ausgabe-Moduls.
  • Seite 35 Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien ... Fortsetzung 20-fach Schraubtechnik 40-fach Schraubtechnik VIPA 392-1AJ00 VIPA 392-1AM00 Drücken Sie die Entriegelungstaste am Schrauben Sie die Befestigungsschraube für Frontstecker an der Moduloberseite und den Frontstecker fest. drücken Sie gleichzeitig den Frontstecker in das Modul bis er einrastet.

  • Seite 36: Aufbaurichtlinien

    Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Aufbaurichtlinien Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau Allgemeines von System 300 Systemen. Es werden die Wege beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV), sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist.

  • Seite 37: Achten Sie Bei Der Montage Ihrer Komponenten Auf Eine Gut

    Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Häufig genügt zur Sicherstellung der EMV das Einhalten einiger Grundregeln zur elementarer Regeln. Beachten Sie beim Aufbau der Steuerung deshalb die Sicherstellung der folgenden Grundregeln. • Achten sie bei der Montage Ihrer Komponenten auf eine gut ausgeführte flächenhafte Massung der inaktiven Metallteile.
  • Seite 38 Handbuch VIPA System 300S SPEED7 Teil 2 Montage und Aufbaurichtlinien Elektrische, magnetische oder elektromagnetische Störfelder werden durch Schirmung von eine Schirmung geschwächt; man spricht hier von einer Dämpfung. Leitungen Über die mit dem Gehäuse leitend verbundene Schirmschiene werden Störströme auf Kabelschirme zur Erde hin abgeleitet. Hierbei ist darauf zu achten, dass die Verbindung zum Schutzleiter impedanzarm ist, da sonst die Störströme selbst zur Störquelle werden.

  • Seite 39: Teil 3 Hardwarebeschreibung Cpu 31Xs

    Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS Teil 3 Hardwarebeschreibung CPU 31xS Die CPU 31xS erhalten Sie in verschiedenen Ausführungen, auf die in Überblick diesem Kapitel weiter eingegangen werden soll. Die Technischen Daten finden Sie am Ende des Kapitels.

  • Seite 40: Systemübersicht

    AI 4x12Bit/AO 2x12Bit AI 1xPt100 Profibus-Master/PtP CP 343 integriert Breite 1fach 2fach 2fach 2fach Die CPUs, deren Best.-Nr. mit 2 endet, haben nur eine MPI-Schnittstelle. Hier ist der Einsatz des Green Cable von VIPA nicht möglich. HB140D - CPU - Rev. 07/43...
  • Seite 41 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS • SPEED7-Technologie integriert Basis-Version • 1MByte Gesamtspeicher (512kByte für Code, 512kByte für Daten) CPU 315SB/DPM • Speicher erweiterbar bis max. 2MByte (1MByte Code, 1MByte Daten) 315-2AG10 • Profibus DP-Master integriert (DP-V0, DP-V1) CPU 315SN/NET •...
  • Seite 42 • Speicher erweiterbar bis max. 2MByte (1MByte Code, 1MByte Daten) CPU 315SB/DPM • Profibus DP-Master integriert (DP-V0, DP-V1) 315-2AG12 • MPI-Schnittstelle (Anschluss des Green Cable von VIPA nicht möglich) CPU 315SN/NET • MCC-Slot für externe Speichermedien und Speichererweiterung 315-4NE12 • Status-LEDs für Betriebszustand und Diagnose •...
  • Seite 43 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS • SPEED7-Technologie und SPEED-Bus integriert Technologie- • 512kByte Gesamtspeicher (256kByte für Code, 256kByte für Daten) Version • Speicher erweiterbar bis max. 2MByte (1MByte Code, 1MByte Daten) CPU 314ST/DPM • Profibus DP-Master integriert unterstützt DP-V0, DP-V1 314-6CF01 •...

  • Seite 44: Fortsetzung Technologie-Version

    • Speicher erweiterbar bis max. 2MByte (1MByte Code, 1MByte Daten) Version • Profibus DP-Master integriert unterstützt DP-V0, DP-V1 CPU 314ST/DPM • MPI-Schnittstelle (Anschluss des Green Cable von VIPA nicht möglich) 314-6CF02 • MCC-Slot für externe Speichermedien und Speichererweiterung • Status-LEDs für Betriebszustand und Diagnose •...
  • Seite 45 • Status-LEDs für Betriebszustand und Diagnose • Echtzeituhr akkugepuffert • Ethernet-PG/OP-Schnittstelle integriert • RS485-Schnittstelle konfigurierbar für Profibus-DP-Master- bzw. PtP-Kommunikation • CP 343 Kommunikationsprozessor integriert (nur VIPA 317-4NE11) • E/A-Adressbereich digital/analog 8191Byte • 512 Zeiten • 512 Zähler • 8192 Merker-Byte...
  • Seite 46 • Speicher erweiterbar bis max. 8MByte (4MByte Code, 4MByte Daten) Version • Profibus DP-Master integriert (DP-V0, DP-V1) CPU 317SE/DPM • MPI-Schnittstelle (Anschluss des Green Cable von VIPA nicht möglich) 317-2AJ12 • MCC-Slot für externe Speichermedien und Speichererweiterung CPU 317SN/NET • Status-LEDs für Betriebszustand und Diagnose 317-4NE12 •...

  • Seite 47: Aufbau

    Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS Aufbau CPU 315SB/DPM LEDs des integrierten Profibus- CPU315 SB Steckplatz für MMC 315-2AG1x DP-Masters LEDs des CPU-Teils Steckplatz für Speichermedien LEDs des I/O-Teils STOP LEDs des CPU-Teils Betriebsarten-Schalter CPU Betriebsarten-Schalter CPU...
  • Seite 48 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS CPU 314ST/DPM 314-6CF0x LEDs des integrierten Profibus CPU 314ST DP-Masters Steckplatz für Speichermedien STOP LEDs des CPU-Teils LEDs des E/A-Teils FRCE Betriebsarten-Schalter CPU Folgende Komponenten befinden sich unter der Frontklappe STOP Anschluss für DC 24V...
  • Seite 49 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS CPU 317SN/NET 317-4NE1x LEDs des integrierten Profibus PB-M CPU 317SN DP-Masters Steckplatz für Speichermedien LEDs des CPU-Teils STOP Betriebsarten-Schalter CPU FRCE Folgende Komponenten befinden sich unter der Frontklappe USB Anschluss...

  • Seite 50: Komponenten

    Speichermedien Speichererweiterungskarte stecken. Zusätzlich kann die MCC auch als externes Speichermedium eingesetzt werden. Beide VIPA-Speicherkarten sind mit dem PC-Format FAT16 vorformatiert und können mit einem Kartenlesegerät beschrieben werden. Ein Zugriff auf die Speicherkarten erfolgt immer nach Urlöschen und PowerON. Die CPU besitzt ein eingebautes Netzteil. Das Netzteil ist mit DC 24V zu Spannungs- versorgen.
  • Seite 51 I-Schnittstelle besitzt, können Sie für den Datentransfer auch das "Green Cable" einsetzen. Das Green Cable erhalten Sie von VIPA unter der Best.-Nr. 950-0KB00. Sie dürfen das "Green Cable" nur direkt und ausschließlich bei CPUs mit MP Schnittstelle einsetzen. Bitte beachten Sie hierzu auch die Hinweise im Kapitel "Grundlagen"! Bei einer MP...
  • Seite 52 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS Zusätzlich zum Ethernet-PG/OP-Kanal besitzen folgende CPUs weitere Kommunikations- Kommunikations-Komponenten: Komponenten • CPU 315SB/DPM Profibus DP-Master / PtP über RS485 • CPU 315SN/NET Profibus DP-Master / PtP über RS485 und CP 343 •...
  • Seite 53 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS PtP-Funktionalität Mit der Funktionalität PtP ermöglicht die RS485-Schnittstelle eine serielle Punkt-zu-Punkt-Prozessankopplung zu verschiedenen Ziel- oder Quell- Systemen. Unterstützt werden die Protokolle ASCII, STX/ETX, 3964R, USS und Modbus-Master (ASCII, RTU). RS485-Schnittstelle In beiden Funktionalitäten besitzt die RS485-Schnittstelle die gleiche...

  • Seite 54: Ein-/Ausgabe-Bereich Cpu 314St

    Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS Ein-/Ausgabe-Bereich CPU 314ST Die CPU 314ST hat folgende analoge und digitalen Ein- und Ausgabe- Übersicht Bereiche integriert: CPU314ST • AI 4x12Bit, 1xPt100 STOP • AO 2x12Bit FRCE • DI 8xDC24V alarmfähig, hiervon die ersten 8 Eingänge als 4 Zähler...
  • Seite 55 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS Der analoge Bereich besteht aus 4 Eingabe-, 1 Pt100 und 2 Ausgabe- Analoger Bereich Kanälen. Im Prozessabbild werden für den Analog-Bereich 10Byte für Eingabe und 4Byte für Ausgabe verwendet. Die Kanäle auf dem Modul sind gegenüber dem SPEED-Bus mittels DC/DC-Wandlern und Optokopplern galvanisch getrennt.
  • Seite 56 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS Der digitale Bereich besteht aus 8 Eingängen und 8 Ein-/Ausgängen. Jeder Digitaler Bereich dieser Ein- bzw. Ausgänge zeigt seinen Zustand über eine LED an. Über Parametrierung können jedem digitalen Eingang Alarm- Eigenschaften zuweisen.

  • Seite 57: Technische Daten

    Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS Technische Daten CPU 315SB/DPM Elektrische Daten VIPA 315-2AG10 VIPA 315-2AG12 Spannungsversorgung DC 24V Stromaufnahme max. 1A Ausgangsstrom zum max. 3A Rückwandbus Statusanzeigen (LEDs) über LEDs auf der Frontseite Gesamtspeicher 1MByte (512kByte Code / 512kByte Daten) über MCC erweiterbar bis...
  • Seite 58 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS CPU 315SN/NET Elektrische Daten VIPA 315-4NE11 VIPA 315-4NE12 Spannungsversorgung DC 24V Stromaufnahme max. 1A Ausgangsstrom zum max. 3A Rückwandbus Statusanzeigen (LEDs) über LEDs auf der Frontseite Gesamtspeicher 1MByte (512kByte Code / 512kByte Daten) über MCC erweiterbar bis...
  • Seite 59 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS CPU 314ST/DPM CPU 314ST/PtP Elektrische Daten VIPA 314-6CF01 VIPA 314-6CF02 Spannungsversorgung DC 24V Stromaufnahme max. 1,5A Ausgangsstrom zum max. 5A (Standard + SPEED-Bus) Rückwandbus Statusanzeigen (LEDs) über LEDs auf der Frontseite...
  • Seite 60 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS ... Fortsetzung Technische Daten Digitale Ausgabe DO 8...0xDC 24V, 0,5A Nennlastspannung DC 24V über ext. Netzteil Stromaufnahme an L+ ohne Last 30mA (alle A.x=aus) Ausgangsstrom je Kanal 0,5A kurzschlussfest Potenzialtrennung...
  • Seite 61 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS ... Fortsetzung Technische Daten Störunterdrückung, Fehlergrenzen Eingänge Störunterdrückung für f=n x (f1 ±1%) (f1=Störfrequenz, n=1,2,...) Gleichtaktstörung (U < 11V) > 80dB Gegentaktstörung > 80dB (Spitzenwert der Störung < Nennwert des Eingangsbereiches) Übersprechen zwischen den...
  • Seite 62 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS ... Fortsetzung Technische Daten Grundfehlergrenze (Gebrauchsfehlergrenze, bei 25°C, bezogen auf den Ausgangsbereich) Messbereich Toleranz Spannungsausgang 0 ... 10V ±0,6% ±10V ±0,3% Stromausgang ±20mA ±0,3% 0 ... 20mA ±0,4% 4 ... 20mA ±0,5%...
  • Seite 63 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS ... Fortsetzung Technische Daten Daten zur Auswahl des Aktors Ausgangsbereiche (Nennwerte) - Spannung 0 ... 10V, ±10V - Strom 4 ... 20mA, 0 ... 20mA, ±20mA Bürdenwiderstand (im Nennbereich des Ausgangs) - Spannungsausgänge...
  • Seite 64 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS CPU 317SE/DPM Elektrische Daten VIPA 317-2AJ11 VIPA 317-2AJ12 Spannungsversorgung DC 24V Stromaufnahme max. 1,5A Ausgangsstrom zum max. 5A (Standard + SPEED-Bus) Rückwandbus Statusanzeigen (LEDs) über LEDs auf der Frontseite Gesamtspeicher 2MByte (1MByte Code / 1MByte Daten) über MCC erweiterbar bis...
  • Seite 65 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS CPU 317SN/NET Elektrische Daten VIPA 317-4NE11 VIPA 317-4NE12 Spannungsversorgung DC 24V Stromaufnahme max. 1,5A Ausgangsstrom zum max. 5A (Standard + SPEED-Bus) Rückwandbus Statusanzeigen (LEDs) über LEDs auf der Frontseite Gesamtspeicher 2MByte (1MByte Code / 1MByte Daten) über MCC erweiterbar bis...
  • Seite 66 Handbuch VIPA System 300S SPEED7 Teil 3 Hardwarebeschreibung CPU 31xS 3-28 HB140D - CPU - Rev. 07/43...

  • Seite 67: Einsatz Cpu 31Xs

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Teil 4 Einsatz CPU 31xS In diesem Kapitel ist der Einsatz einer CPU 31xS mit SPEED7-Technologie Überblick im System 300 beschrieben. Die Beschreibung bezieht sich hierbei auf die CPU direkt und auf den Einsatz in Verbindung mit Peripherie-Modulen, die sich zusammen mit der CPU am SPEED- bzw.

  • Seite 68: Teil 4 Einsatz Cpu 31Xs

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Montage SPEED-Bus Für den Einsatz von SPEED-Bus-Modulen ist eine vorkonfektionierte Vorkonfektionierte SPEED-Bus-Steckleiste erforderlich. Diese erhalten Sie, schon montiert, SPEED-Bus- auf einer Profilschiene mit 2, 6, 10 oder 16 Erweiterungs-Steckplätzen. Profil-Schiene senkrechter •...
  • Seite 69 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Montage ohne SPEED-Bus- Profil-Schiene • Die Montage und Erdung der Standard-Bus- Vorgehensweise Schiene erfolgt auf die gleiche Weise, wie beim SPEED-Bus. • Hängen Sie die Spannungsversorgung ein und schieben Sie diese nach links bis ca. 5mm vor den Erdungsbolzen der Profilschiene.

  • Seite 70: Anlaufverhalten

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Anlaufverhalten Nach dem Einschalten der Stromversorgung geht die CPU in den Stromversorgung Betriebszustand über, der am Betriebsartenschalter eingestellt ist. einschalten Sie können jetzt aus Ihrem Projektier-Tool heraus über MPI Ihr Projekt in die CPU übertragen bzw.

  • Seite 71: Adressierung

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Adressierung Damit die gesteckten Peripheriemodule gezielt angesprochen werden kön- Übersicht nen, müssen ihnen bestimmte Adressen in der CPU zugeordnet werden. Beim Hochlauf der CPU vergibt diese steckplatzabhängig automatisch von 0 an aufsteigend Peripherieadressen für digitale Ein-/Ausgabe-Module.
  • Seite 72 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Über Lese- bzw. Schreibzugriffe auf die Peripheriebytes oder auf das Über Hardware- Prozessabbild können Sie die Module ansprechen. Konfiguration Mit einer Hardware-Konfiguration können Sie über ein virtuelles Profibus- Adressen System durch Einbindung der SPEEDBUS.GSD Adressen definieren.
  • Seite 73 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS In dem nachfolgenden Beispiel ist die Funktionsweise der automatischen Beispiel Adressierung getrennt nach Standard-Bus und SPEED-Bus nochmals Automatische aufgeführt: Adressierung Steckplatz: SPEED-Bus Standard-Bus Adresse Adresse Peripheriebereich Peripheriebereich Eingangs-Byte Ausgangs-Byte Eingangs-Byte...

  • Seite 74: Initialisierung Des Ethernet-Pg/Op-Kanals

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Initialisierung des Ethernet-PG/OP-Kanals Jede CPU 31xS hat einen Ethernet-PG/OP-Kanal integriert. Über diesen Übersicht Kanal können Sie mit max. 2 Verbindungen Ihre CPU programmieren und fernwarten. Mit dem PG/OP-Kanal haben Sie auch Zugriff auf die interne Web-Seite, auf der Sie Informationen zu Firmwarestand, angebundene Peripherie, aktuelle Zyklus-Zeiten usw.
  • Seite 75 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS • Stellen Sie eine Netzwerkverbindung zwischen dem Ethernet-PG/OP- Kanal der CPU und Ihrem PC her. • Starten Sie auf Ihrem PC den Siemens SIMATIC Manager. • Stellen Sie über Extras > PG/PC-Schnittstelle einstellen den Zugriffsweg auf "TCP/IP ->...
  • Seite 76 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS • Stellen Sie eine Netzwerkverbindung zwischen dem Ethernet-PG/OP- Urtaufe über Kanal der CPU und Ihrem PC her. Minimalprojekt • Starten Sie den Siemens SIMATIC Manager und legen Sie ein neues Projekt an.

  • Seite 77: Zugriff Auf Integrierte Web-Seite

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Zugriff auf integrierte Web-Seite Über die IP-Adresse des Ethernet-PG/OP-Kanals steht Ihnen eine Web- Zugriff auf Seite zur Verfügung, die Sie mit einem Internet-Browser aufrufen können. Web-Seite Auf der Web-Seite finden Sie Informationen zu Firmwarestand, aktuelle Zyklus-Zeiten usw.
  • Seite 78 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS ... Fortsetzung Slot 202 (CP 343 oder E/As bei der Slot 202 CPU 31xST): Name, Firmware-Version, Package VIPA 343-1EX71 V1.8.0 Px000005.pkg, Angaben für den Support: SUPPORTDATA : Bb000165 V1800, AB000060 V0320, AB000061...

  • Seite 79: Projektierung

    DP-Slaves (SPEEDBUS.GSD) in einem virtuellen DP-Master-Modul CP 342-5 (342-5DA02 V5.0). Für den Einsatz der System 300S Module von VIPA am SPEED-Bus ist die Schnelleinstieg Einbindung der System 300S Module über die GSD-Datei von VIPA im Hardwarekatalog erforderlich. Um kompatibel mit dem Siemens SIMATIC Manager zu sein, sind folgende Schritte durchzuführen:...
  • Seite 80 Managers. Er dient der Projektierung. Die Module, die hier projektiert werden können, entnehmen Sie dem Hardware-Katalog. Für den Einsatz der System 300S Module am SPEED-Bus ist die Einbindung der System 300S Module über die GSD-Datei SPEEDBUS.GSD von VIPA im Hardwarekatalog erforderlich.

  • Seite 81: Schritte Der Projektierung

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Nachfolgend wird die Vorgehensweise der Projektierung im Hardware- Schritte der Konfigurator von Siemens an einem abstrakten Beispiel gezeigt. Projektierung Die Projektierung gliedert sich in folgende 5 Teile: • Projektierung der CPU •...
  • Seite 82 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Die am Standard-Bus rechts der CPU befindlichen Module sind nach Projektierung der folgenden Vorgehensweisen zu projektieren: Module am • Binden Sie beginnend mit Steckplatz 4 Ihre System 300V Module auf Standard-Bus dem Standard-Bus in der gesteckten Reihenfolge ein.
  • Seite 83 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Da sich der Ethernet-CP 343 - SPEED-Bus und der SPEED-Bus DP- Projektierung und Master in der Projektierung und Parametrierung gleich verhalten wie die Vernetzung aller SPEED-Bus CP 343 entsprechenden CPs von Siemens, ist für jeden CP am SPEED-Bus der und DP-Master am entsprechende CP von Siemens zu platzieren und zu vernetzen.
  • Seite 84 Master- system. System Für den Einsatz der System 300S Module am SPEED-Bus ist die Ein- bindung der System 300S Module über die GSD-Datei SPEEDBUS.GSD von VIPA im Hardwarekatalog erforderlich. Nach der Installation der SPEEDBUS.GSD finden Sie unter Profibus-DP / Feldgeräte / I/O / VIPA_SPEEDBUS das DP-Slave-System...

  • Seite 85: Einstellung Der Cpu-Parameter

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Einstellung der CPU-Parameter Mit Ausnahme der VIPA-spezifischen CPU-Parameter erfolgt die CPU- Übersicht Parametrierung im Parameter-Dialog der Siemens CPU 318-2DP. Die VIPA-spezifischen CPU-Parameter, wie das Verhalten der RS485- Schnittstelle, der Synchronisation zwischen CPU und DP-Master und zusätzlicher Weckalarm-OBs (Priorität, Ausführung, Phasenverschiebung),...
  • Seite 86 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Die CPU wertet nicht alle Parameter aus, die Sie bei der Hardware- Parameter, die Konfiguration einstellen können. Folgende Parameter werden zur Zeit in unterstützt werden der CPU ausgewertet: Allgemein :...
  • Seite 87 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Standardmäßig wird bei jeder CPU 31xS die RS485-Schnittstelle für den Funktion RS485 Profibus-DP-Master verwendet. Mit diesem Parameter können Sie die RS485-Schnittstelle auf PtP- Kommunikation (point to point) umschalten bzw. das Synchronisa-...
  • Seite 88 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Profibus-DP Im Profibus-DP SyncInOut warten CPU und DP-Master-System jeweils SyncInOut aufeinander und bilden damit einen Zyklus. Hierbei ist der Gesamtzyklus die Summe aus dem längsten DP-Master-Zyklus und CPU-Zyklus. Durch diesen Synchronisations-Modus erhalten Sie global konsistente Ein-/ Ausgabedaten, da innerhalb des Gesamtzyklus CPU und das DP-Master- System nacheinander mit den gleichen Ein- bzw.
  • Seite 89 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Hier geben Sie die Anzahl der Merker-Bytes an. Durch Eingabe von 0 wird Anzahl Remanenz- der Wert übernommen, den Sie in den Parametern der Siemens CPU 318- Merker 2DP unter Remanenz > Anzahl Merker-Bytes ab MB0 angegeben haben.

  • Seite 90: Parametrierung Von Modulen

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Parametrierung von Modulen Durch Einsatz des Siemens SIMATIC Managers können Sie jederzeit für Vorgehensweise parametrierbare System 300 Module Parameter vorgeben. Doppelklicken Sie hierzu bei der Projektierung in Ihrer Steckplatzübersicht auf das zu parametrierende Modul. In dem sich öffnenden Dialogfenster können Sie dann Ihre Parametereinstellungen vornehmen.

  • Seite 91: Projekt Transferieren

    über MP I - nicht Profibus Die MPI-Programmierkabel erhalten Sie in verschiedenen Varianten von Transfer mit MPI- VIPA. Der Einsatz dieser Kabel ist identisch. Die Kabel bieten einen Programmierkabel busfähigen RS485-Anschluss für die MPI-Buchse (auch MP I-Buchse) der über MPI bzw.
  • Seite 92 • Wechseln Sie in das Register Lokaler Anschluss • Geben Sie den COM-Port des PCs an und stellen Sie für die MPI- Programmierkabel von VIPA die Übertragungsrate 38400Baud ein. • Mit Zielsystem > Laden in Baugruppe können Sie Ihr Projekt über MPI in die CPU übertragen und mit Zielsystem >...
  • Seite 93 • Wechseln Sie in das Register Lokaler Anschluss • Geben Sie den COM-Port des PCs an und stellen Sie für die MPI- Programmierkabel von VIPA die Übertragungsrate 38400Baud ein. Die Einstellungen im Register MPI werden bei Green Cable Einsatz ignoriert.
  • Seite 94 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Als externes Speichermedium kommt eine MMC zum Einsatz. Transfer über Die MMC (Memory Card) dient auch als externes Transfermedium für Programme und Firmware, da Sie unter anderem das PC-kompatible FAT16 Filesystem besitzt. Mit Urlöschen oder PowerON wird automatisch von der MMC gelesen.
  • Seite 95 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Für den Online-Zugriff auf den Ethernet-PG/OP-Kanal müssen Sie diesem Transfer über Ether- durch die "Initialisierung" bzw. "Urtaufe" IP-Adress-Parameter zuweisen. net-PG/OP-Kanal (Initialisierung Nach Zuweisung können Sie über diese IP-Adress-Parameter auf den erforderlich) Ethernet-PG/OP-Kanal zugreifen.

  • Seite 96: Betriebszustände

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Betriebszustände Die CPU kennt 4 Betriebszustände: Übersicht • Betriebszustand STOP • Betriebszustand ANLAUF • Betriebszustand RUN • Betriebszustand HALT In den Betriebszuständen ANLAUF und RUN können bestimmte Ereignisse auftreten, auf die das Systemprogramm reagieren muss. In vielen Fällen wird dabei ein für das Ereignis vorgesehener Organisationsbaustein als...
  • Seite 97 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Die CPU 31xS bietet Ihnen die Möglichkeit bis zu 4 Haltepunkte zur Betriebszustand Programmdiagnose einzusetzen. Das Setzen und Löschen von Halte- HALT punkten erfolgt in Ihrer Programmierumgebung. Sobald ein Haltepunkt erreicht ist, können Sie schrittweise Ihre Befehlszeilen abarbeiten, wobei...
  • Seite 98 Zykluszeitüberwachung (parametrierbar min. sicherheit 1ms), die im Fehlerfall die CPU stoppen bzw. einen RESET auf der CPU durchführen und diese in einen definierten STOP-Zustand versetzen. Die CPUs von VIPA sind funktionssicher ausgelegt und besitzen folgende Systemeigenschaften: Ereignis betrifft Effekt RUN →...

  • Seite 99: Urlöschen

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Urlöschen Beim Urlöschen wird der komplette Anwenderspeicher gelöscht. Ihre Daten Übersicht auf der Memory Card bleiben erhalten. Sie haben 2 Möglichkeiten zum Urlöschen: • Urlöschen über Betriebsartenschalter • Urlöschen über Siemens SIMATIC Manager...

  • Seite 100: Rücksetzen Auf Werkseinstellung

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Nun versucht die CPU ihr Anwenderprogramm von der Memory Card neu Automatisch zu laden. → Die MCC-LED blinkt. nachladen Nach dem Nachladen erlischt die LED. Abhängig von der Einstellung des Betriebsartenschalters bleibt die CPU in STOP bzw.

  • Seite 101: Firmware-Update

    Firmware Package and Version 1. CPU 31xS 2. Profibus DP master 3. CP 343 (optional) Die 2 aktuellsten Firmwarestände finden Sie auf www.vipa.de im Service- Aktuelle Firmware Bereich und auf dem VIPA-ftp-Server unter ftp.vipa.de/support/firmware. auf ftp.vipa.de Beispielsweise sind für den Firmwareupdate der CPU 317-4NE11 und Ihrer Komponenten (Profibus, Ethernet-CP 343) für den Ausgabestand 1...
  • Seite 102 • Klicken Sie auf Service > Download > Firmware Updates. übertragen • Klicken Sie auf "Firmware für System 300S". • Wählen Sie die entsprechenden Baugruppen (CPU, DPM, CP...) aus und laden Sie die Firmware Px..zip auf Ihren PC.

  • Seite 103: Führen Sie Jetzt Wie Nachfolgend Beschrieben Ein Rücksetzen Auf

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS 1. Bringen Sie den RUN-STOP-Schalter Ihrer CPU in Stellung STOP. Firmware von Schalten Sie die Spannungsversorgung aus. Stecken Sie die in CPU den Firmware-Dateien in die CPU. Achten Sie hierbei auf die übertragen...

  • Seite 104: Rücksetzen Auf Werkseinstellung

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Rücksetzen auf Werkseinstellung Die folgende Vorgehensweise löscht das interne RAM der CPU vollständig Vorgehensweise und bringt diese zurück in den Auslieferungszustand. Bitte beachten Sie, dass hierbei auch die MPI-Adresse auf 2 und die IP- Adresse des Ethernet-PG/OP-Kanals auf 0.0.0.0 zurückgestellt wird!

  • Seite 105: Speichererweiterung Mit Mcc

    Ab der CPU-Firmware-Version 3.0.0 haben Sie die Möglichkeit den Übersicht Arbeitsspeicher Ihrer CPU zu erweitern. Hierzu ist bei VIPA eine MCC Speichererweiterungskarte verfügbar. Bei der MCC handelt es sich um eine speziell vorbereitete MMC (Multimedia Card). Durch Stecken der MCC im MCC-Slot und anschließendem Urlöschen wird die entsprechende Speichererweiterung freigeschaltet.

  • Seite 106: Erweiterter Know-How-Schutz

    Teil 4 Einsatz CPU 31xS Erweiterter Know-how-Schutz Neben dem "Standard" Know-how-Schutz besitzen die SPEED7-CPUs von Übersicht VIPA einen "erweiterten" Know-how-Schutz, der einen sicheren Baustein- Schutz vor Zugriff Dritter bietet. Standard-Schutz Beim Standard-Schutz von Siemens werden auch geschützte Bausteine in das PG übertragen, aber deren Inhalt nicht dargestellt. Durch entspre- chende Manipulation ist der Know-how-Schutz aber nicht sichergestellt.
  • Seite 107 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Übertragen Sie die Datei protect.wld auf eine MMC-Speicherkarte, stecken protect.wld mit Sie die MMC in Ihre CPU und führen Sie nach folgender Vorgehensweise Urlöschen in CPU Urlöschen durch: übertragen STOP...

  • Seite 108: Mmc-Cmd - Autobefehle

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS MMC-Cmd - Autobefehle Ab Firmwarestand 3.0.8 kann eine Kommando-Datei auf einer MMC Übersicht automatisch ausgeführt werden sobald die MMC gesteckt ist und die CPU sich im STOP befindet. Solange die MMC gesteckt ist wird die Kommando- Datei bei CPU-STOP einmalig bis zum nächsten Power ON ausgeführt.
  • Seite 109 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Nachfolgend ist der Aufbau einer Kommando-Datei an Beispielen gezeigt. Beispiele Den jeweiligen Diagnoseeintrag finden Sie in Klammern gesetzt. Beispiel 1 Kennzeichnet den Start der Befehlsliste (0xE801) CMD_START Urlöschen und Nachladen von "proj.wld" (0xE805) LOAD_PROJECT proj.wld...

  • Seite 110: Vipa-Spezifische Diagnose-Einträge

    Einträge im Diagnosepuffer der CPU auszulesen. Neben den Standardeinträgen im Diagnosepuffer Diagnosepuffer gibt es in den CPUs der VIPA noch zusätzliche Einträge, die ausschließlich in Form einer Ereignis-ID angezeigt werden. Mit dem MMC-Cmd DIAGBUF wird der aktuelle Inhalt des Diagnosepuffers auf MMC gespeichert.
  • Seite 111 Zinfo2: Steckplatz 0xE004 Mehrfach-Parametrierung einer Peripherieadresse Zinfo1: Peripherie-Adresse Zinfo2: Steckplatz 0xE005 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE006 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE007 Konfigurierte Ein-/Ausgangsbytes passen nicht in Peripheriebereich 0xE008 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xE009 Fehler beim Zugriff auf Standard-Rückwandbus...
  • Seite 112 MMC-Cmd: Fehler: CMD_START nicht gefunden 0xE8FF MMC-Cmd: Fehler: Fehler beim Lesen des CMD-Files (MMC-Fehler) 0xE901 Checksummen-Fehler 0xEA00 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA01 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA04 SBUS: Mehrfach-Parametrierung einer Peripherieadresse Zinfo1: Peripherie-Adresse...
  • Seite 113 SBUS: Mehrfach-Parametrierung einer Peripherieadresse (Diagnoseadresse) Zinfo1: Peripherie-Adresse Zinfo2: Steckplatz Zinfo3: Datenbreite 0xEA15 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline! 0xEA18 SBUS: Fehler beim Mappen der Masterperipherie Zinfo2: Steckplatz des Masters 0xEA19 Interner Fehler - Kontaktieren Sie bitte die VIPA-Hotline!

  • Seite 114: Mit Testfunktionen Variablen Steuern Und Beobachten

    Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Mit Testfunktionen Variablen steuern und beobachten Zur Fehlersuche und zur Ausgabe von Variablenzuständen können Sie in Übersicht Ihrem Siemens SIMATIC Manager unter Menüpunkt Test verschiedene Testfunktionen aufrufen. Mit der Testfunktion Test > Beobachten können die Signalzustände von Operanden und das VKE angezeigt werden.
  • Seite 115 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS Diese Testfunktion gibt den Zustand eines beliebigen Operanden Zielsystem > (Eingänge, Ausgänge, Merker, Datenwort, Zähler oder Zeiten) am Ende Variablen einer Programmbearbeitung an. beobachten/steuern Diese Informationen werden aus dem Prozessabbild der ausgesuchten Operanden entnommen.
  • Seite 116 Handbuch VIPA System 300S SPEED7 Teil 4 Einsatz CPU 31xS 4-50 HB140D - CPU - Rev. 07/43...

  • Seite 117: Teil 5 Einsatz E/A-Peripherie Cpu 314St

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Teil 5 Einsatz E/A-Peripherie CPU 314ST In diesem Kapitel finden Sie alle Informationen, die zum Einsatz der Ein-/ Überblick Ausgabe-Peripherie der CPU 314ST erforderlich sind. Beschrieben sind Funktionalität, Projektierung und Diagnose des Analog- und Digital-Teils.

  • Seite 118: Übersicht

    Ansteuerung über die digitalen Eingabekanäle erfolgt. Für die Zähler können Sie Alarme projektieren, die je Zähler auch den zugehörigen digitalen Ausgabekanal beeinflussen können. Der SPEED-Bus ist ein von VIPA entwickelter 32Bit Parallel-Bus mit einer SPEED-Bus maximalen Datenrate von 40MByte/s. Über SPEED-Bus haben Sie die Möglichkeit bis zu 16 SPEED-Bus-Module an Ihre CPU 31xS zu koppeln.

  • Seite 119: Ein-/Ausgabe-Bereich

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Ein-/Ausgabe-Bereich Die Ansicht zeigt die CPU 314ST bei geöffneter Klappe. Aufbau CPU 314ST LEDs des integrierten Profibus-DP-Masters (nur 314-6CF01) STOP Steckplatz für MMC LEDs des CPU-Teils FRCE LEDs des I/O-Teils...
  • Seite 120 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Durch Einbindung der GSD speedbus.gsd in Ihren Hardware-Konfigurator Adressbelegung wird Ihnen das Modul im Hardware-Katalog zur Verfügung gestellt. Nach Installation der GSD finden Sie unter Weitere Feldgeräte \ I/O \ VIPA_SpeedBus die CPU 314ST.

  • Seite 121: Analog-Teil

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Analog-Teil Der analoge Bereich besteht aus 4 Eingabe-, 1 Pt100 und 2 Ausgabe- Übersicht Kanälen. Im Prozessabbild werden für den Analog-Bereich 10Byte für Eingabe und 4Byte für Ausgabe verwendet.
  • Seite 122 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Durch Einbindung der GSD speedbus.gsd in Ihren Hardware-Konfigurator Zugriff auf den wird Ihnen das Modul im Hardware-Katalog zur Verfügung gestellt. Analog-Teil Nach Installation der GSD finden Sie unter Weitere Feldgeräte \ I/O \ VIPA_SpeedBus die CPU 314ST.
  • Seite 123 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Die Darstellung des Analogwerts erfolgt im Zweierkomplement: Zahlendarstellung im S7-Format von Je nach parametrierter Wandlungsgeschwindigkeit sind die niederwertig- sten Bits des Messwerts irrelevant. Mit steigender Abtastrate sinkt die Siemens Auflösung.
  • Seite 124 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Nachfolgend sind alle Messbereiche aufgeführt, die vom Analog-Teil Digital/Analog- unterstützt werden. Umrechnung Mit den hier aufgeführten Formeln können Sie einen ermittelten Messwert (Digitalwert) in einen dem Messbereich zugeordneten Wert (Analogwert) umrechnen und umgekehrt.

  • Seite 125: Analog-Teil - Parametrierung

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Analog-Teil - Parametrierung Für die Parametrierung stehen 18Byte Parametrierdaten zur Verfügung. Parameterbereich Durch Einsatz des SFC 55 "WR_PARM" können Sie zur Laufzeit die Parameter über Datensatz B4h im Modul ändern. Hierbei kann die Zeitdauer bis zur Umparametrierung bis zu 50ms betragen.
  • Seite 126 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Parameter Drahtbrucherkennung Über die Bits 0...4 von Byte 0 können Sie die Drahtbrucherkennung für die Eingabekanäle aktivieren. Die Drahtbrucherkennung kann ausschließlich im 4...20mA Strommessbereich und bei (Thermo-)Widerstandsmessung aktiviert werden. Sinkt bei 4...20mA Strommessung der Strom unter 1,18mA bzw.
  • Seite 127 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Die Zuweisung einer Funktions-Nr. zu einem Kanal erfolgt über die Funktions-Nr. Parametrierung. Durch Angabe von 00h können Sie den entsprechenden Zuordnung Kanal deaktivieren. Eingabe-Bereich (Kanal 0 ... 3) Funktion Eingabebereich Spannung ±10V...
  • Seite 128 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Ausgabe-Bereich (Kanal 5, Kanal 6) Funktion Ausgabebereich Spannung ±10V ±11,76V S7-Format von Siemens 11,76V= Ende Übersteuerungsbereich (32511) -10V...10V = Nennbereich (-27648...27648) -11,76 = Ende Untersteuerungsbereich (-32512) Zweierkomplement Spannung 0...10V 0...11,76V...

  • Seite 129: Analog-Teil - Diagnosefunktionen

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Analog-Teil - Diagnosefunktionen Sobald Sie die Diagnosefreigabe in Ihrer Parametrierung aktiviert haben, Übersicht können folgende Ereignisse einen Diagnosealarm auslösen: • Drahtbruch • Parametrierfehler • Messbereichsunterschreitung • Messbereichsüberschreitung Bei anstehender Diagnose unterbricht die CPU ihr Anwenderprogramm und verzweigt in den OB 82 für Diagnose...
  • Seite 130 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich Datensatz 1 kanalspezifische 12Byte kanalspezifische Diagnosedaten. Diagnose Die Diagnosebytes haben folgende Belegung: kommend (Byte 0 bis 14) Byte Bit 7 ...
  • Seite 131 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST ... Fortsetzung Datensatz 1 Byte Bit 7 ... Bit 0 Bit 0: Parametrierfehler Kanal 3 Bit 1: 0 (fix) Bit 2: 0 (fix) Bit 3: 0 (fix) Bit 4: Drahtbruch Kanal 3...

  • Seite 132: Digital-Teil

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Digital-Teil Der digitale Bereich besteht aus 8 Eingabe- und 8 Ein-/Ausgabe-Kanälen. Übersicht Jeder dieser Kanäle zeigt seinen Zustand über eine LED an. Über die Parametrierung können Sie jedem digitalen Eingang Alarm-Eigenschaften zuweisen.
  • Seite 133 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Durch Einbindung der GSD speedbus.gsd in Ihren Hardware-Konfigurator Zugriff auf den wird Ihnen das Modul im Hardware-Katalog zur Verfügung gestellt. Digital-Teil Nach Installation der GSD finden Sie unter Weitere Feldgeräte \ I/O \ VIPA_SpeedBus die CPU 314ST.

  • Seite 134: Zähler - Schnelleinstieg

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Zähler - Schnelleinstieg Die CPU 31xST hat 4 parametrierbare Zähler integriert, die Sie getrennt Schnelleinstieg ansteuern können. Während des Zählvorgangs wird das Zählersignal erfasst und ausgewertet. Jeder Zähler belegt im Eingabebereich ein Doppelwort für das Zählerregister und im Ein- und Ausgabebereich ein...
  • Seite 135 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Neben dem Zählerregister im Eingabebereich finden Sie im Ein- bzw. Zähler-Statuswort Ausgabebereich für jeden Zähler ein Status-Wort. Den Status können Sie sich ausgeben lassen oder durch Setzen entsprechender Bits den Zähler beeinflussen, wie z.B.
  • Seite 136 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Da nicht alle Eingänge gleichzeitig zur Verfügung stehen, können Sie über Zähler-Eingänge die Parametrierung die Eingangsbelegung für jeden Zähler bestimmen. Je (Anschlüsse) Zähler stehen Ihnen folgende Eingänge zur Verfügung: Zähler...

  • Seite 137: Zähler - Parametrierung

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Zähler - Parametrierung Die Parametrierung erfolgt im Hardware-Konfigurator. Hierbei werden Übersicht Parameterdaten übergeben, die aus folgenden Komponenten bestehen: Byte Datensatz Beschreibung Zählermodus Z0 ... Z3 Diagnosealarm Flankenauswahl für Prozessalarm Filterwert E+0.0 ...
  • Seite 138 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Über Datensatz 0 können Sie für jeden Zähler einen Zählermodus als Datensatz 0 Zählermodus Doppelwort vorgeben. Bitte beachten Sie, dass der Datensatz 0 zur Lauf- zeit nicht übertragen werden kann. Datensatz 0 hat folgenden Aufbau:...
  • Seite 139 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST ... Fortsetzung Byte Bit 7 ... 0 Bit 5 ... 0: Zählerfunktion 000000b = endlos zählen 000001b = Einmalig: vorwärts 000010b = Einmalig: rückwärts 000100b = Einmalig: keine Hauptrichtung 001000b = Periodisch: vorwärts...
  • Seite 140 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Über diesen Datensatz können Sie einen Prozessalarm für E+0.0 ... E+1.7 Datensatz 80h Flankenauswahl aktivieren und bestimmen, auf welchen Flankentyp des Eingangssignals ein Prozessalarm ausgelöst werden soll. Der Datensatz hat folgenden Aufbau: Byte Bit 7 ...
  • Seite 141 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST ... Fortsetzung Datensatz 82 ... 99h Vergleichswert Über die Parametrierung können Sie einen Vergleichswert vorgeben, der durch den Vergleich mit dem aktuellen Zählerstand den Zählerausgang beeinflussen bzw. einen Prozessalarm auslösen kann. Das Verhalten des Ausgangs bzw.

  • Seite 142: Zähler - Funktionen

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Zähler - Funktionen Sie können vorwärts und rückwärts zählen und hierbei zwischen folgenden Übersicht Zählerfunktionen wählen: • Endlos Zählen, z.B. zur Wegerfassung mit Inkrementalgebern • Einmalig Zählen, z.B. Stückguterfassung bis zu einer maximalen Grenze •...
  • Seite 143 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST In dieser Betriebsart zählt der Zähler ab 0 bzw. ab dem Ladewert. Endlos Zählen Erreicht der Zähler beim Vorwärtszählen die obere Zählgrenze und kommt ein weiterer Zählimpuls in positiver Richtung, springt er auf die untere Zählgrenze und zählt von dort weiter.
  • Seite 144 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Keine Hauptzählrichtung Einmalig Zählen • Der Zähler zählt ab dem Ladewert einmalig. • Es wird vorwärts oder rückwärts gezählt. • Die Zählgrenzen sind auf den maximalen Zählbereich fest eingestellt.
  • Seite 145 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Hauptzählrichtung vorwärts • Der Zähler zählt ab dem Ladewert vorwärts. • Erreicht der Zähler in positiver Richtung den Endwert –1, springt er beim nächsten Zählimpuls auf den Ladewert und das Tor wird automatisch geschlossen.
  • Seite 146 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Keine Hauptzählrichtung Periodisch Zählen • Der Zähler zählt ab Ladewert vorwärts oder rückwärts. • Beim Über- oder Unterlauf an der jeweiligen Zählgrenze springt der Zähler zum Ladewert und zählt von dort weiter.
  • Seite 147 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Hauptzählrichtung rückwärts • Der Zähler zählt ab dem Ladewert rückwärts. • Erreicht der Zähler in negativer Richtung den Endwert+1, springt er beim nächsten negativen Zählimpuls auf den Ladewert und zählt von dort weiter.

  • Seite 148: Zähler - Zusatzfunktionen

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Zähler - Zusatzfunktionen Die nachfolgend aufgeführten Zusatzfunktionen können Sie für jeden Übersicht Zähler über die Parametrierung einstellen: • Tor-Funktion Die Tor-Funktion dient zum Starten, Stoppen und Unterbrechen einer Zählfunktion.
  • Seite 149 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Die Aktivierung bzw. Deaktivierung eines Zählers erfolgt über ein internes Tor-Funktion Tor (I-Tor). Das I-Tor ist die logische UND-Verknüpfung von Software-Tor (SW-Tor) und Hardwaretor (HW-Tor). Das SW-Tor öffnen (aktivieren) Sie über Ihr Anwenderprogramm, indem Sie für den entsprechenden Zähler...
  • Seite 150 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Torsteuerung Torsteuerung über SW-Tor, abbrechend abbrechend, (Parametrierung: Datensatz 0, Byte 0, Bit 7 ... 3 = 00000b) unterbrechend SW-Tor HW-Tor Reaktion Zähler positive Flanke deaktiviert Neustart mit Ladewert Torsteuerung über SW-Tor, unterbrechend (Parametrierung: Datensatz 0, Byte 0, Bit 7 ...
  • Seite 151 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Sobald während eines Zählvorgangs am "Latch"-Eingang eines Zählers Latch-Funktion eine positive Flanke auftritt, wird der aktuelle Zählerwert im entspre- chenden Latch-Register gespeichert. Über das "Eingangsabbild" haben Sie Zugriff auf das Latch-Register.
  • Seite 152 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Die Hysterese dient beispielsweise zur Vermeidung von häufigen Schalt- Hysterese vorgängen des Ausgangs und des Alarms, wenn der Zählerwert im Bereich des Vergleichswertes liegt. Für die Hysterese können Sie einen Bereich zwischen 0 und 255 vorgeben.
  • Seite 153 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Wirkungsweise bei Impuls bei Vergleichswert mit Impulsdauer Null Zählwert Hysterese Vergleichswert Ausgang: Hysterese = 0 Hysterese = 3 Zählerwert = Vergleichswert → Ausgang wird gesetzt und Hysterese aktiviert Verlassen des Hysterese-Bereichs → Ausgang wird zurückgesetzt und Zählerwert <...
  • Seite 154 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Wirkungsweise bei Impuls bei Vergleichswert mit Impulsdauer ungleich Null Zählwert Hysterese Vergleichswert Ausgang: Hysterese = 0 Hysterese = 3 Zählerwert = Vergleichswert → Impuls der parametrierten Dauer wird ausgegeben, die Hysterese aktiviert und die Zählrichtung gespeichert...

  • Seite 155: Zähler - Diagnose Und Alarm

    Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Zähler - Diagnose und Alarm Über die Parametrierung können Sie folgende Auslöser für einen Prozess- Übersicht alarm definieren, die einen Diagnosealarm auslösen können: • Zustandsänderung an einem Eingang • Zustandsänderung des HW-Tors •...
  • Seite 156 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Sie haben die Möglichkeit über die Parametrierung (Datensatz 7Fh) global Diagnosealarm einen Diagnosealarm für den Analog- und Digitalteil zu aktivieren. Ein Diagnosealarm tritt auf, sobald während einer Prozessalarmbearbeitung im OB 40, für das gleiche Ereignis ein weiterer Prozessalarm ausgelöst wird.
  • Seite 157 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Diagnosealarm- Mit jedem OB 82-Aufruf erfolgt ein Eintrag mit Fehlerursache und bearbeitung Moduladresse im Diagnosepuffer der CPU. Unter Verwendung des SFC 59 können Sie die Diagnosebytes auslesen. Bei deaktiviertem Diagnosealarm haben Sie Zugriff auf das jeweils letzte Diagnose-Ereignis.
  • Seite 158 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST Diagnose Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich Datensatz 1 12Byte modulspezifische Diagnosedaten. (Byte 0 ... 15) Die Diagnosebytes haben folgende Belegung: Byte Bit 7 ... Bit 0 0 ...
  • Seite 159 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST ... Fortsetzung Datensatz 1 Byte Bit 7 ... Bit 0 Diagnosealarm wegen Prozessalarm verloren auf... Bit 0: ... Eingang E+1.4 Bit 1: 0 (fix) Bit 2: ... Eingang E+1.5 Bit 3: 0 (fix) Bit 4: ...
  • Seite 160 Handbuch VIPA System 300S SPEED7 Teil 5 Einsatz E/A-Peripherie CPU 314ST 5-44 HB140D - CPU - Rev. 07/43...

  • Seite 161: Teil 6 Einsatz Cpu 31Xs Unter Profibus

    Inhalt dieses Kapitels ist der Einsatz der CPU 31xS unter Profibus. Nach Überblick einer kurzen Übersicht wird die Projektierung und Parametrierung einer CPU 31xS mit integriertem Profibus-Teil von VIPA gezeigt. Weiter erhalten Sie hier Informationen, wie Sie den Profibus-Teil als DP- Master und als DP-Slave einsetzen.

  • Seite 162: Übersicht

    Handbuch VIPA System 300S SPEED7 Teil 6 Einsatz CPU 31xS unter Profibus Übersicht Profibus ist ein international offener und serieller Feldbus-Standard für Profibus-DP Gebäude-, Fertigungs- und Prozessautomatisierung im unteren (Sensor-/ Aktor-Ebene) bis mittleren Leistungsbereich (Prozessebene). Profibus besteht aus einem Sortiment kompatibler Varianten. Die hier angeführten Angaben beziehen sich auf den Profibus-DP.

  • Seite 163: Projektierung Cpu Mit Integriertem Profibus Master

    Sie dem Hardware-Katalog. Siemens Für den Einsatz der Profibus DP-Slaves der Systeme 100V, 200V und installieren 300V von VIPA ist die Einbindung der Module über die GSD-Datei von VIPA im Hardwarekatalog erforderlich. • Legen Sie ein neues Projekt System 300 an. DP-Master projektieren •...
  • Seite 164 • Speichern, übersetzen und transferieren Sie Ihr Projekt. Nähere Informationen zur SPEED-Bus-Projektierung und zum Projekt-Transfer finden Sie im Teil "Einsatz CPU 31xS". Hinweis! Bitte verwenden Sie bei Einsatz einer IM153 von Siemens an einer VIPA CPU 31xSx/DPM die "kompatiblen" DP-Slave-Module. Sie finden diese im Hardware-Katalog unter PROFIBUS-DP/Weitere Feldgeräte/ Kompatible Profibus-DP-Slaves.

  • Seite 165: Einsatz Als Profibus Dp-Slave

    Handbuch VIPA System 300S SPEED7 Teil 6 Einsatz CPU 31xS unter Profibus Einsatz als Profibus DP-Slave Der Einsatz des Profibus-Teils als "intelligenter" DP-Slave erfolgt Schnelleinstieg ausschließlich an Master-Systemen, die im Siemens SIMATIC Manager projektiert werden können. Folgende Schritte sind hierzu erforderlich: •...

  • Seite 166: Stationen Auf Das Master-System Ziehen Und Ihr Slave-System

    Handbuch VIPA System 300S SPEED7 Teil 6 Einsatz CPU 31xS unter Profibus • Fügen Sie eine weitere SIMATIC 300-Station ein und bezeichnen Sie Projektierung der diese als "...DP-Master". Master-Seite • Rufen Sie den Hardware-Konfigurator auf und fügen Sie aus dem Hardware-Katalog eine Profilschiene ein.

  • Seite 167: Profibus-Aufbaurichtlinien

    Störeinflüssen als eine Spannungs- oder Stromschnittstelle. Sie dürfen das Netz nur in Linienstruktur konfigurieren. An ihrer VIPA CPU 31xS befindet sich eine mit "PB-DP" bezeichnete 9polige Buchse. Über diese Buchse koppeln Sie den Profibus-Koppler als Slave direkt in Ihr Profibus-Netz ein.
  • Seite 168 In Systemen mit mehr als zwei Stationen werden alle Teilnehmer parallel anschluss-Stecker verdrahtet. Hierzu ist das Buskabel unterbrechungsfrei durchzuschleifen. Unter der Best.-Nr. VIPA 972-0DP10 erhalten Sie von VIPA den Stecker "EasyConn". Dies ist ein Busanschlussstecker mit zuschaltbarem Ab- schlusswiderstand und integrierter Busdiagnose.
  • Seite 169 Profibus-Leitung Typ A (EN50170). Ab Ausgabestand 5 können auch hochflexible Bus-Kabel verwendet werden: Lapp Kabel Best.-Nr.: 2170222, 2170822, 2170322. Von VIPA erhalten Sie unter der Best.-Nr. VIPA 905-6AA00 das "EasyStrip" Abisolierwerkzeug, das Ihnen den Anschluss des EasyConn- Steckers sehr vereinfacht.

  • Seite 170: Inbetriebnahme Und Anlaufverhalten

    Handbuch VIPA System 300S SPEED7 Teil 6 Einsatz CPU 31xS unter Profibus Inbetriebnahme und Anlaufverhalten Im Auslieferungszustand ist die CPU urgelöscht. Nach Netz EIN ist der Anlauf im Profibus-Teil deaktiviert LEDs Profibus-Teils sind Auslieferungs- ausgeschaltet. zustand Über eine Hardware-Konfiguration können Sie den DP-Master mit Online mit Bus- Busparametern versorgen.

  • Seite 171: Teil 7 Einsatz Rs485 Für Ptp-Kommunikation

    Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Teil 7 Einsatz RS485 für PtP-Kommunikation Inhalt dieses Kapitels ist der Einsatz der RS485-Schnittstelle für die serielle Überblick PtP-Kommunikation. Sie erhalten hier alle Informationen zu den Protokollen und zur Aktivierung und Projektierung der Schnittstelle, die für die serielle Kommunikation über...

  • Seite 172: Schnelleinstieg

    Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Schnelleinstieg Über eine Hardware-Konfiguration können Sie den, in der SPEED7-CPU Allgemein integrierten, DP-Master deaktivieren und die RS485-Schnittstelle für PtP- Kommunikation (point to point) freigeben. Die RS485-Schnittstelle im PtP-Betrieb ermöglicht die serielle Prozess- ankopplung zu verschiedenen Ziel- oder Quellsystemen.

  • Seite 173: Protokolle Und Prozeduren

    Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Protokolle und Prozeduren Die CPU 31xS unterstützt folgende Protokolle und Prozeduren: Übersicht • ASCII-Übertragung • STX/ETX • 3964R • USS • Modbus Die Datenkommunikation via ASCII ist die einfachste Form der ASCII Kommunikation.
  • Seite 174 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Die Prozedur 3964R steuert die Datenübertragung bei einer Punkt-zu- 3964R Punkt-Kopplung zwischen der CPU 31xS und einem Kommunikations- partner. Die Prozedur fügt bei der Datenübertragung den Nutzdaten Steuerzeichen hinzu. Durch diese Steuerzeichen kann der Kommunika- tionspartner kontrollieren, ob die Daten vollständig und fehlerfrei bei ihm...
  • Seite 175 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Das USS-Protokoll (Universelle serielle Schnittstelle) ist ein von Siemens definiertes serielles Übertragungsprotokoll für den Bereich der Antriebs- technik. Hiermit lässt sich eine serielle Buskopplung zwischen einem übergeordneten Master - und mehreren Slave-Systemen aufbauen.
  • Seite 176 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Das Protokoll Modbus ist ein Kommunikationsprotokoll, das eine hierar- Modbus chische Struktur mit einem Master und mehreren Slaves festlegt. Physikalisch arbeitet Modbus über eine serielle Halbduplex-Verbindung. Es treten keine Buskonflikte auf, da der Master immer nur mit einem Slave kommunizieren kann.

  • Seite 177: Einsatz Der Rs485-Schnittstelle Für Ptp

    Profibus-DP-Master verwendet. Über eine Hardware-Konfiguration können Sie unter Objekteigenschaften über den Parameter "Funktion RS485" die RS485-Schnittstelle auf PtP-Betrieb umschalten. Für den Einsatz der System 300S Module von VIPA am SPEED-Bus ist die Umschaltung in Einbindung der System 300S Module über die GSD-Datei von VIPA im PtP-Betrieb Hardwarekatalog erforderlich.
  • Seite 178 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation • Logische Zustände als Spannungsdifferenz zwischen 2 verdrillten Adern Eigenschaften • Serielle Busverbindung in Zweidrahttechnik im Halbduplex-Verfahren RS485 • Datenübertragung bis 500m Entfernung • Datenübertragungsrate bis 115,2kBaud Anschluss 9poliger Buchse...

  • Seite 179: Prinzip Der Datenübertragung

    Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Prinzip der Datenübertragung Die Datenübertragung wird zur Laufzeit über SFCs gehandhabt. Das Übersicht Prinzip der Datenübertragung ist für alle Protokolle identisch und soll hier kurz gezeigt werden. Daten, die von der CPU in den entsprechenden Datenkanal geschrieben...

  • Seite 180: Parametrierung

    Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Parametrierung Die Parametrierung erfolgt zur Laufzeit unter Einsatz des SFC 216 SFC 216 (SER_CFG). Hierbei sind die Parameter für STX/ETX, 3964R, USS und (SER_CFG) Modbus in einem DB abzulegen.
  • Seite 181 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Bei eingestelltem ASCII-Protokoll wird dieser Parameter ignoriert. Parameter (als DB) Für die Protokolle geben Sie hier einen DB an, der die Kommunikations- parameter beinhaltet und für die jeweiligen Protokolle STX/ETX, 3964R,...
  • Seite 182 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Die Parität ist je nach Wert gerade oder ungerade. Zur Paritätskontrolle Parity werden die Informationsbits um das Paritätsbit erweitert, das durch seinen Wert ("0" oder "1") den Wert aller Bits auf einen vereinbarten Zustand ergänzt.

  • Seite 183: Kommunikation

    Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Kommunikation Die Kommunikation erfolgt über die Sende- und Empfangsbausteine Übersicht SFC 217 (SER_SND) und SFC 218 (SER_RCV). Die SFCs befinden sich im Lieferumfang der CPU 31xS. Mit diesem Baustein werden Daten über die serielle Schnittstelle gesendet.
  • Seite 184 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Rückgabewerte, die der Baustein liefert: RetVal SFC 217 (Fehlermeldung SER_SND) Fehlercode Beschreibung 0000h Daten gesendet - fertig 1000h Nichts gesendet (Datenlänge 0) 20xxh Protokoll wurde fehlerfrei ausgeführt mit xx-Bitmuster für...
  • Seite 185 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation ... Fortsetzung RetVal SFC 217 Fehlercode Beschreibung SER_SND 2000h Senden fertig ohne Fehler 8080h Empfangspuffer voll (kein Platz für Quittung) 8090h Quittungsverzugszeit überschritten 80F0h Falsche Checksumme in Rückantwort 80FEh Falsches Startzeichen in der Rückantwort...
  • Seite 186 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Nachfolgend soll kurz Struktur Programmierung eines Prinzip der Sendeauftrags für die verschiedenen Protokolle gezeigt werden. Programmierung 3964R USS / Modbus SFC 217 SFC 217 SER_SND SER_SND Busy ? Busy ?
  • Seite 187 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Mit diesem Baustein werden Daten über die serielle Schnittstelle empfangen. SFC 218 Bei den Protokollen USS und Modbus können Sie durch Aufruf des SFC (SER_RCV) 218 SER_RCV nach einem SER_SND das Quittungstelegramm auslesen.
  • Seite 188 Handbuch VIPA System 300S SPEED7 Teil 7 Einsatz RS485 für PtP-Kommunikation Rückgabewerte, die der Baustein liefert: RetVal SFC 218 (Fehlermeldung SER_RCV) Fehlercode Beschreibung 0000h kein Fehler 1000h Empfangspuffer ist zu klein (Datenverlust) 8x24h Fehler in SFC-Parameter x, mit x: 1: Fehler in "DataPtr"...

  • Seite 189: Teil 8 Einsatz Cpu 31Xs Unter Tcp/Ip

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Teil 8 Einsatz CPU 31xS unter TCP/IP In folgendem Kapitel ist der Einsatz der CPU 31xSN/NET und die Kom- Überblick munikation unter TCP/IP beschrieben. Bitte beachten Sie den Abschnitt "Schnelleinstieg", hier finden Sie in komprimierter Form alle Informationen,...

  • Seite 190: Industrial Ethernet In Der Automatisierung

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Industrial Ethernet in der Automatisierung Der Informationsfluss in einem Unternehmen stellt sehr unterschiedliche Übersicht Anforderungen an die eingesetzten Kommunikationssysteme. Je nach Unternehmensbereich hat ein Bussystem unterschiedlich viele Teilnehmer, es sind unterschiedlich große Datenmengen zu übertragen, die Über-...

  • Seite 191: Iso/Osi-Schichtenmodell

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP ISO/OSI-Schichtenmodell Das ISO/OSI-Schichtenmodell basiert auf einem Vorschlag, der von der Übersicht International Standards Organization (ISO) entwickelt wurde. Es stellt den ersten Schritt zur internationalen Standardisierung der verschiedenen Protokolle dar. Das Modell trägt den Namen ISO-OSI-Schichtenmodell.
  • Seite 192 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Bitübertragungsschicht (physical layer) Schichten Schicht 1 Die Bitübertragungsschicht beschäftigt sich mit der Übertragung von Bits über einen Kommunikationskanal. Allgemein befasst sich diese Schicht mit den mechanischen, elektrischen und prozeduralen Schnittstellen und mit dem physikalischen Übertragungsmedium, das sich unterhalb der Bitüber-...
  • Seite 193 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Sitzungsschicht (session layer) Schichten Schicht 5 Fortsetzung ... Die Sitzungsschicht wird auch Kommunikationssteuerungsschicht genannt. Sie erleichtert die Kommunikation zwischen Service-Anbieter und Requestor durch Aufbau und Erhaltung der Verbindung, wenn das Transportsystem kurzzeitig ausgefallen ist.

  • Seite 194: Grundbegriffe

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Grundbegriffe Ein Netzwerk bzw. LAN (Local Area Network) verbindet verschiedene Netzwerk (LAN) Netzwerkstationen so, dass diese miteinander kommunizieren können. Netzwerkstationen können PCs, IPCs, TCP/IP-Baugruppen, etc. sein. Die Netzwerkstationen sind, durch einen Mindestabstand getrennt, mit dem Netzwerkkabel verbunden.

  • Seite 195: Protokolle

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Protokolle In Protokollen ist ein Satz an Vorschriften oder Standards definiert, der es Übersicht Kommunikationssystemen ermöglicht, Verbindungen herzustellen und Informationen möglichst fehlerfrei auszutauschen. allgemein anerkanntes Protokoll für die Standardisierung der kompletten Kommuni-...
  • Seite 196 Port-Adresse sollte im Bereich 2000...65535 liegen. Ferne und lokale Ports dürfen bei nur 1 Verbindung identisch sein. • Unabhängig vom eingesetzten Protokoll sind zur Datenübertragung auf SPS-Seite die VIPA-Hantierungsbausteine AG_SEND (FC 5) und AG_RECV (FC 6) erforderlich. HB140D - CPU - Rev. 07/43...
  • Seite 197 Eingabe kann im ASCII- oder Hex-Format erfolgen. Ferne und lokale TSAPs dürfen bei nur 1 Verbindung identisch sein. • Unabhängig vom eingesetzten Protokoll sind zur Datenübertragung auf SPS-Seite die VIPA-Hantierungsbausteine AG_SEND (FC 5) und AG_RECV (FC 6) erforderlich. • Im Gegensatz zu TCP können über RFC1006 unterschiedliche Telegrammlängen empfangen werden.

  • Seite 198: Ip-Adresse Und Subnetz

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP IP-Adresse und Subnetz Industrial Ethernet unterstützt ausschließlich IPv4. Unter IPv4 ist die IP- Aufbau IP-Adresse Adresse eine 32-Bit-Adresse, die innerhalb des Netzes eindeutig sein muss und sich aus 4 Zahlen zusammensetzt, die jeweils durch einen Punkt getrennt sind.
  • Seite 199 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Für IPv4-Adressen gibt es fünf Adressformate (Klasse A bis Klasse E), die Adress-Klassen alle einheitlich 4 Byte = 32Bit lang sind. Klasse A 0 Network-ID Host-ID (24bit) (1+7bit)

  • Seite 200: Planung Eines Netzwerks

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Planung eines Netzwerks Zur Kommunikation zwischen einzelnen Stationen gibt es gewisse Normen und Vorschriften und Regeln die einzuhalten sind. Hierbei werden die Form des Richtlinien Datenprotokolls, das Zugriffsverfahren auf den Bus und weitere, für die Kommunikation wichtige Grundlagen definiert.
  • Seite 201 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Der CP ist ausschließlich für den Einsatz in einem Twisted-Pair-Netz ge- Übersicht der eignet. Bei einem Twisted-Pair-Netz werden alle teilnehmenden Stationen Komponenten sternförmig über Twisted-Pair-Kabel mit einem Hub/Switch verbunden, der seinerseits mit weiteren Hub/Switch kommunizieren kann.
  • Seite 202 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Bitte beachten Sie, dass zur Projektierung die folgenden Software-Pakete Vernetzung unter installiert sein müssen: NetPro • Siemens SIMATIC Manager V. 5.1 • Zur Projektierung von SPEED7-Modulen ist die vipa_speedbus.gsd eingebunden.

  • Seite 203: Kommunikationsmöglichkeiten Des Cp

    Kommunikation mit der CPU verbunden. Auf CPU-Seite findet der Datenaustausch über die zwischen CP 343 VIPA-Hantierungsbausteine AG_SEND (FC 5) und AG_RECV (FC 6) statt. und CPU Die Kommunikation über die entsprechenden Protokolle regeln Ver- bindungen, die unter dem Siemens-Projektier-Tool NetPro zu para- metrieren sind und über MMC, MPI oder direkt über Ethernet in die CPU...
  • Seite 204 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Bei projektierbaren Verbindungen handelt es sich um Verbindungen zur Projektierbare Kommunikation zwischen SPS-Stationen. Die Verbindungen können mit Verbindungen dem Siemens Projektiertool NetPro projektiert werden. Die nachfolgende Tabelle zeigt die Kombinationsmöglichkeiten mit den...
  • Seite 205 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Verbindungstypen Für die Kommunikation stehen Ihnen folgende Verbindungstypen zur Verfügung: • TCP bzw. ISO-on-TCP zur gesicherten Datenübertragung zusammen- hängender Datenblöcke zwischen zwei Ethernet-Teilnehmern • UDP zur ungesicherten Datenübertragung zusammenhängender Daten- blöcke zwischen zwei Ethernet-Teilnehmern...

  • Seite 206: Funktionsübersicht

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Funktionsübersicht Nachfolgend sind die Funktionen aufgeführt die ab der CP-Firmware- Übersicht Version 1.7.4 vom CP-Teil der CPU 31xSN/Net unterstützt werden: Funktion Eigenschaft Projektierbare Verbindungen Maximale Anzahl 16 (8 bei CPU 315-4NE11)

  • Seite 207: Schnelleinstieg

    Siemens. Der CP 343 einer CPU 31xSN/NET ist immer unterhalb des zuvor projektierten CPs ebenfalls als CP343-1 (343-1EX11) zu projektieren. • Bauen Sie Ihr System 300S mit der CPU 31xSN/NET auf. Montage und Inbetriebnahme • Verdrahten Sie das System, indem Sie die Leitungen für Spannungs- versorgung, Signale und Ethernet anschließen.
  • Seite 208 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Für die Zuweisung der IP-Parameter, wie IP-Adresse, Subnet-Maske usw. IP-Parameter haben Sie folgende Möglichkeiten: zuweisen • Online mit dem Siemens SIMATIC Manager über "Ethernet-Adresse vergeben" (ab CP-Firmware 1.7.4) •...
  • Seite 209 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Adressierung über • Starten Sie den Siemens SIMATIC Manager mit einem neuen Projekt. Minimalprojekt • Fügen Sie mit Einfügen > Station > SIMATIC 300-Station eine neue System 300 Station ein.
  • Seite 210 CPU erforderlich. Hierbei kommen ausschließlich die programm VIPA Hantierungsbausteine AG_SEND (FC 5) und AG_RECV (FC 6) zum Einsatz. Die Bausteine sind Bestandteil der VIPA-Library, die sich als CD (SW830) im Lieferumfang befindet. Den entsprechenden CP spezifizieren Sie über die Parameter ID und LADDR beim Aufruf der FC 5 bzw.

  • Seite 211: Hardware-Konfiguration

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Hardware-Konfiguration Zur Hardware-Konfiguration setzen Sie den Hardware-Konfigurator von Übersicht Siemens ein. Hier geben Sie unter anderem die IP-Adresse des CPs an und projektieren die Hardware-Komponenten Ihrer SPS. Da im Auslieferungszustand weder der Ethernet-PG/OP-Kanal noch der CP 343 eine IP-Adresse besitzen, können Sie ausschließlich über MPI...
  • Seite 212 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Nachfolgend wird die Vorgehensweise der Projektierung im Hardware- Schritte der Konfigurator von Siemens an einem abstrakten Beispiel gezeigt. Projektierung Die Projektierung gliedert sich in folgende 3 Teile: • Projektierung der CPU •...
  • Seite 213 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Für den internen Ethernet-PG/OP-Kanal, den jede SPEED7-CPU besitzt, Projektierung ist immer als 1. Modul unterhalb der reell gesteckten Module ein Siemens Ethernet-PG/OP- CP 343-1 (SIMATIC 300 \ CP 300 \ Industrial Ethernet \CP 343-1 \ Kanal und CP 343 6GK7 343-1EX11 0XE0) zu platzieren.

  • Seite 214: Kommunikationsverbindungen Projektieren

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Kommunikationsverbindungen projektieren Die Projektierung von Verbindungen, d.h. die "Vernetzung" zwischen den Übersicht Stationen erfolgt in NetPro von Siemens. NetPro ist eine grafische Benutzeroberfläche zur Vernetzung von Stationen. Eine Kommunikationsverbindung ermöglicht die programmgesteuerte Kommunikation zwischen zwei Teilnehmern am Industrial Ethernet.
  • Seite 215 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Hinweis! Alle Stationen außerhalb des aktuellen Projekts müssen mit Stell- vertreterobjekten, wie z.B. Siemens "SIMATIC S5" oder "Andere Station" oder mit dem Objekt "In unbekanntem Projekt" projektiert sein.
  • Seite 216 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Für jede SPS-Station und ihre Komponente haben Sie folgende grafische SPS-Stationen Darstellung. Durch Anwahl der einzelnen Komponenten werden Ihnen im Kontext-Menü verschiedene Funktionen zu Verfügung gestellt: Station Dies...
  • Seite 217 Beides sind Parameter, die in Ihrem SPS-Programm bei Verwendung der FC 5 und FC 6 (AG_SEND, AG_RECEIVE) anzugeben sind. Bitte hier immer die VIPA FCs verwenden, die als Bibliothek auf der SW830 mitgeliefert werden. Hinweis! Bitte beachten Sie, dass den Verbindungen der SEND/RECEIVE- Schnittstelle eine CP-abhängige ID zugewiesen wird.
  • Seite 218 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Im Register Adressen werden die relevanten lokalen und fernen Adressen Adressinformationen Vorschlagswerte angezeigt. nach Kommunikationsart können Sie Adressinformationen unspezifiziert lassen. Die nachfolgende Tabelle zeigt die Kombinationsmöglichkeiten mit den...
  • Seite 219 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Nachdem Sie auf diese Weise alle Verbindungen projektiert haben, können Verbindungen Sie Ihr Projekt "Speichern und übersetzen" und NetPro beenden. speichern und Damit die CP-Projektierdaten in den Systemdaten abgelegt werden, übersetzen...

  • Seite 220: Send/Receive Im Sps-Anwenderprogramm

    VIPA Hantierungsbausteine AG_SEND (FC5) und AG_RECV (FC6) zum Einsatz. Beispielsweise durch Einbindung dieser Bausteine in den Zyklus-Baustein OB 1 können Sie zyklisch Daten senden und empfangen. Die beiden FCs sind Bestandteil der VIPA-Library, die sich als CD (SW830) im Lieferumfang der CPU befindet. Hinweis! Bitte beachten Sie, dass Sie in Ihrem Anwenderprogramm für die...
  • Seite 221 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Aufruf FC schneller Wird ein Baustein im Anwenderprogramm erneut aufgerufen, bevor die als CP- Daten vollständig gesendet oder empfangen wurden, wird an der Übertragungszeit Schnittstelle der FC-Bausteine wie folgt verfahren: AG_SEND Es wird kein Auftrag entgegen genommen, bis die Datenübertragung über...
  • Seite 222 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Mit AG_SEND werden die zu sendenden Daten an den CP übertragen. AG_SEND (FC 5) Parameter Parameter Deklaration Datentyp Beschreibung Input BOOL Aktivierung des Senders 0: Aktualisiert die DONE, ERROR und STATUS 1: Der unter SEND mit der Länge LEN abgelegte...
  • Seite 223 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP In der nachfolgenden Tabelle sind alle Meldungen aufgeführt, die der CP DONE, ERROR, nach einem SEND-Auftrag bzw. RECV-Auftrag zurückliefern kann. STATUS Ein "-" bedeutet, dass diese Meldung für den entsprechenden SEND- bzw.
  • Seite 224 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP ... Fortsetzung DONE, ERROR, STATUS DONE ERROR STATUS Bedeutung (SEND) (RECV) 8F42h Quittungsverzug beim Lesen eines Parameters aus dem Peripheriebereich. 8F43h Quittungsverzug beim Schreiben eines Parameters in den Peripheriebereich.

  • Seite 225: Ncm-Diagnose - Hilfe Zur Fehlersuche

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP NCM-Diagnose - Hilfe zur Fehlersuche Diese Seite soll Ihnen bei der Fehlersuche dienen. Die nachfolgende Checkliste zur Checkliste soll Ihnen helfen, einige typische Problemstellungen und deren Fehlersuche mögliche Ursachen zu erkennen: Frage Abhilfe bei "nein"...
  • Seite 226 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Für den Aufruf des Diagnose-Tools haben Sie folgende 2 Möglichkeiten: NCM-Diagnose • Über Windows-START-Menü > SIMATIC ... NCM S7 > Diagnose starten • Innerhalb der Projektierung bzw. Hardware-Konfiguration über das Register "Diagnose"...
  • Seite 227 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Der CP besitzt einen Diagnosepuffer. Dieser hat die Architektur eines Diagnosepuffer Ringspeichers. Hier können bis zu 100 Diagnosemeldungen festgehalten auslesen werden. In der NCM-Diagnose können Sie über das Diagnoseobjekt Diagnosepuffer die CP-Diagnosemeldungen anzeigen und auswerten.

  • Seite 228: Kopplung Mit Fremdsystemen

    Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Kopplung mit Fremdsystemen Die bei TCP- bzw. ISO-on_TCP unterstütze Betriebsart FETCH/WRITE Übersicht können Sie prinzipiell für Zugriffe von Fremdgeräten auf den SPS- Systemspeicher verwenden. Damit Sie diesen Zugriff z.B. auch für PC- Anwendungen implementieren können, müssen Sie den Telegramm-...
  • Seite 229 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Hinweis! Informationen erlaubten Bereichen finden Teil "Hardwarebeschreibung der CPU". ORG-Kennung 05h-07h CPU-Bereich ORG-Kennung Beschreibung Quell-/Zieldaten aus/in Peri- Quell-/Zieldaten aus/in Quell-/Zieldaten aus/in pheriebaugruppen. Bei Zählerzellen. Zeitenzellen. Quelldaten Eingabe- baugruppen, bei Zieldaten Ausgabebaugruppen.
  • Seite 230 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Bei FETCH und WRITE generiert der CP SPS-Header für Anforderungs- Aufbau SPS- und Quittungstelegramme. Diese Header sind 16Byte lang und haben Header folgende Struktur: WRITE Anforderungstelegramm Quittungstelegramm CP...

  • Seite 231: Beispiel Zur Kommunikation Cpu 31Xsn/Net - Cpu 31Xsn/Net

    Beispiel zur Kommunikation CPU 31xSN/NET - CPU 31xSN/NET Dieses Kapitel soll in den Umgang mit dem Bussystem TCP/IP für das Übersicht System 300S einführen. Ziel dieses Kapitels ist es, eine Kommunikation zwischen zwei VIPA CPUs 31xSN/NET aufzubauen, die auf einfache Weise die Kontrolle der Kommunikationsvorgänge erlaubt.
  • Seite 232 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Station 2 Aufbau Station 1 System 300S System 300S NetPro CPU31xSN/NET CPU31xSN/NET Twisted Pair Switch Dem Beispiel wird eine Kommunikationsaufgabe zugrunde gelegt, die im Aufgaben für die Folgenden näher erläutert wird: Stationen In beiden CPUs läuft das gleiche SPS-Programm, lediglich die...
  • Seite 233 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Die Projektierung gliedert sich in folgende Teile: Schritte der • Projektierung der CPU Projektierung • Projektierung der reell gesteckten Module am Standard-Bus • Projektierung PG/OP-Kanal und CP 343 •...
  • Seite 234 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Für den internen Ethernet-PG/OP-Kanal, den jede SPEED7-CPU besitzt, Projektierung der ist als 1. Modul unterhalb der reell gesteckten Module ein Siemens integrierten CPs CP 343-1 (343-1EX11) zu platzieren.
  • Seite 235 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Starten Sie NetPro indem Sie unter Station 1 die CPU anwählen und auf Projektierung das Objekt "Verbindungen" klicken. unter NetPro In NetPro werden "Station 1" und "Station 2" aufgelistet verbunden mit Ethernet dargestellt.
  • Seite 236 (FC 6) zum Einsatz. Durch Einbindung dieser Bausteine in den Zyklus- Baustein OB 1 mit den Parametern ID und LADDR können Sie zyklisch Daten senden und empfangen. Die beiden FCs sind Bestandteil der VIPA-Library, die sich als CD im Lieferumfang der CPU befindet. OB 1 Über den Zyklus-OB OB 1 wird das Senden und Empfangen der Daten...
  • Seite 237 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP Als Ausgangspunkt werden parametrierte CPs und urgelöschte CPUs, Beobachtung der deren RUN/STOP-Schalter in der Grundstellung STOP steht, voraus- Übertragung im gesetzt. Siemens SIMATIC Übertragen Sie das zuvor beschriebene Kommunikationsprojekt in beide Manager CPUs und bringen Sie diese in RUN.
  • Seite 238 Handbuch VIPA System 300S SPEED7 Teil 8 Einsatz CPU 31xS unter TCP/IP 8-50 HB140D - CPU - Rev. 07/43...
  • Seite 239 Handbuch VIPA System 300S SPEED7 Index Anhang A Index Diagnosealarm....5-23 Zähler......... 5-18 3964R ........... 7-4 abbrechend zählen ..5-26 Diagnosealarm .... 5-40 Eingangsfilter....5-24 einmalig zählen.... 5-28 Aderquerschnitt......1-8 endlos zählen ....5-27 Adressierung ......... 4-5 Endwert ....... 5-25 automatisch ......
  • Seite 240 Handbuch VIPA System 300S SPEED7 Index SPS-Anwenderprogramm..8-32 Fehlermeldungen ....8-35 Know-how-Schutz....... 4-40 SPS-Header......8-42 Kommunikation Subnet-Mask ......8-10 Ebenen ........8-2 PG/OP ......4-8, 4-29 RS485 ........3-14 Darstellungsschicht....... 8-5 Profibus......3-14 Diagnose PtP ........3-15 CPU 314ST ....5-10, 5-23 Übersicht ........
  • Seite 241 Handbuch VIPA System 300S SPEED7 Index STX/ETX ........7-3 USS .......... 7-5 ORG-Format....... 8-40 RFC1006 ........8-9 Parametrierung RS485......... 3-15 CPU 31xS ....... 4-19 Module ........4-24 VIPA-spezifisch....... 4-20 Schirmung von Leitungen... 2-14 Peripheriemodule Schnittstellen ......3-13 Adressierung ......4-5 Ethernet-Anschluss ..
  • Seite 242 Handbuch VIPA System 300S SPEED7 Index Frontstecker ......2-10 Verbindung Aufbau ........8-17 Watchdog ........4-32 Betriebsarten ......8-17 Web-Seite....4-8, 4-11, 4-29 Kombinationen......8-16 Wegewahl........8-29 Partner ........8-16 Werkseinstellung ....4-34, 4-38 projektieren......8-26 wld-Dateien......4-28, 4-40 spezifiziert....... 8-16 Typen........
