Anschlusspläne

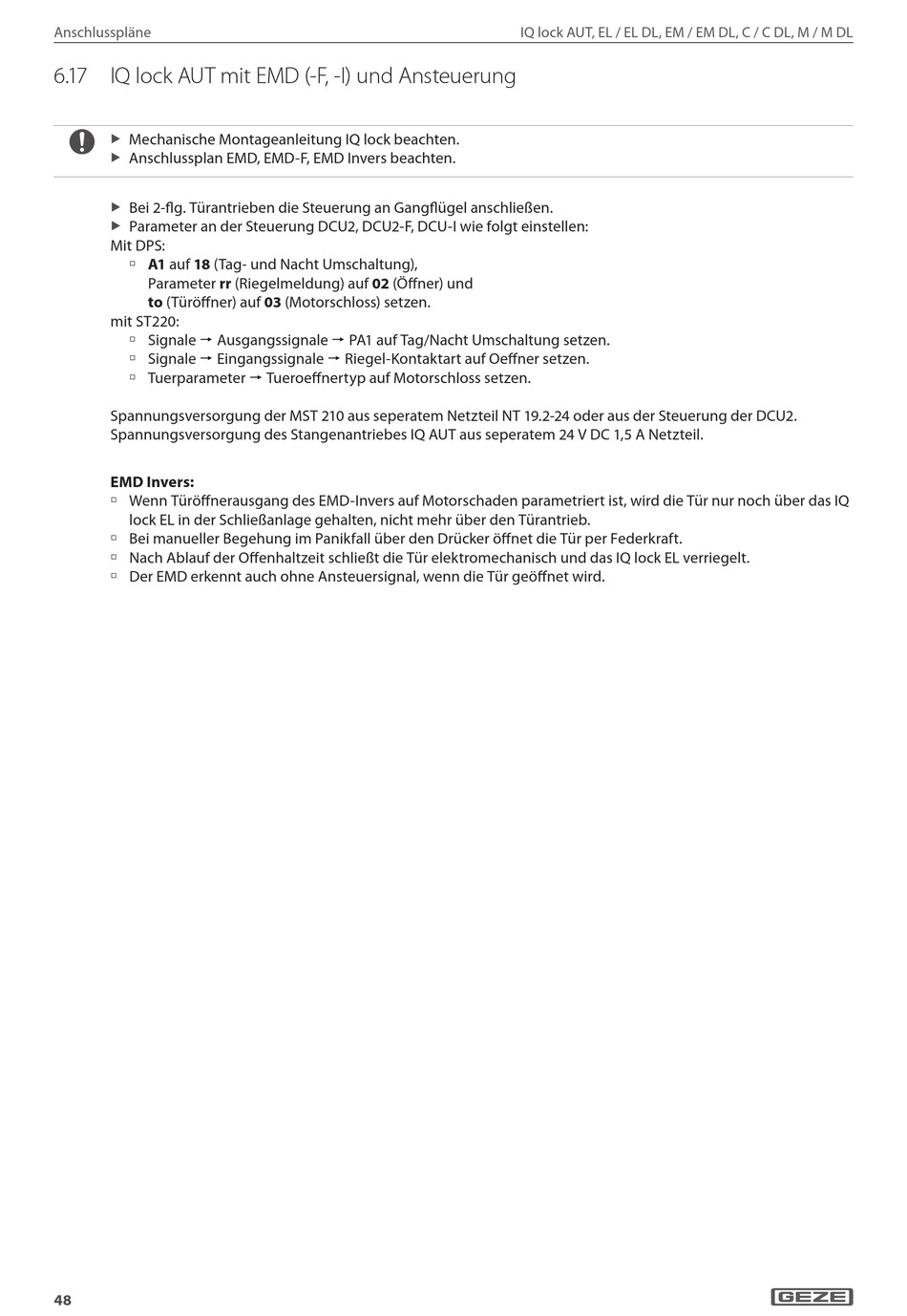

6. 1 7 IQ lock AUT mit EMD (-F, -I) und Ansteuerung

Mechanische Montageanleitung IQ lock beachten.
X
Anschlussplan EMD, EMD-F, EMD Invers beachten.
X
Bei 2-flg. Türantrieben die Steuerung an Gangflügel anschließen.
X
Parameter an der Steuerung DCU2, DCU2-F, DCU-I wie folgt einstellen:
X
Mit DPS:
à A1 auf 18 (Tag- und Nacht Umschaltung),
Parameter rr (Riegelmeldung) auf 02 (Öffner) und
to (Türöffner) auf 03 (Motorschloss) setzen.
mit ST220:
à Signale Ž Ausgangssignale Ž PA1 auf Tag/Nacht Umschaltung setzen.
à Signale Ž Eingangssignale Ž Riegel-Kontaktart auf Oeffner setzen.
à Tuerparameter Ž Tueroeffnertyp auf Motorschloss setzen.
Spannungsversorgung der MST 210 aus seperatem Netzteil NT 19.2-24 oder aus der Steuerung der DCU2.
Spannungsversorgung des Stangenantriebes IQ AUT aus seperatem 24 V DC 1,5 A Netzteil.
EMD Invers:
à Wenn Türöffnerausgang des EMD-Invers auf Motorschaden parametriert ist, wird die Tür nur noch über das IQ
lock EL in der Schließanlage gehalten, nicht mehr über den Türantrieb.
à Bei manueller Begehung im Panikfall über den Drücker öffnet die Tür per Federkraft.
à Nach Ablauf der Offenhaltzeit schließt die Tür elektromechanisch und das IQ lock EL verriegelt.
à Der EMD erkennt auch ohne Ansteuersignal, wenn die Tür geöffnet wird.
48
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
